Стр. 16 MNVCSM42A_1511_RU
4.2 Аварийные сигналы
Матрица имеет разъем аварийных сигналов DB15, к которому могут быть подсоединены 4/8 (в
зависимости от модели SM42A / SM82A) разъемы аварийного сигнала ("входы аварийного сигнала"), по
одному для каждого входа видео видеоустройства.
При срабатывании аварийного сигнала:
клавиатуры, которые позволяют отображать в состояние аварийного сигнала, могут включить
предупреждающий зуммер и, при необходимости, отображают сообщение на
дисплее, или мигающий
светодиод состояния аварийного сигнала (эта функция определяется характеристиками и
конфигурацией каждой отдельной клавиатуры)
каждый выход, имеющий возможность признания, показывает видеосигнал, соответствующий
последнему по времени аварийному сигналу; если выход не может узнавать аварийное состояние,
это состояние не отображается
реле аварийного сигнала замкнуто (вспомогательный контакт) и, при
необходимости, в матрице
включается предупреждающий зуммер, если это предусмотрено конфигурацией контакта аварийного
сигнала
к идентификационному тексту добавляется запись "АВАРИЙНЫЙ СИГНАЛ".
Состояние аварийного сигнала сохраняется и будет сохранено даже в случае временной блокировки
питания матрицы. Внимание! Конфигурация аварийных сигналов должна выполняться с особой
тщательностью, так как неправильная регулировка может привести к
возникновению трудно
определимых неисправностей.
4.2.1 Тип контактов аварийного сигнала
Каждый контакт аварийного сигнала может быть:
обычно открытым (N.O.):состояние аварийного сигнала признается, когда контакт аварийного сигнала
закорачивается на общие сигналы
обычно закрытым (N.C.): состояние аварийного сигнала признается, когда прерывается контакт между
контактом аварийного сигнала и общими сигналами
не используется: контакт аварийного сигнала не принимается во внимание.
Внимание! Штыри
, которые не подключены к какому-либо контакту аварийного сигнала, должны быть
настроены как не используемые.

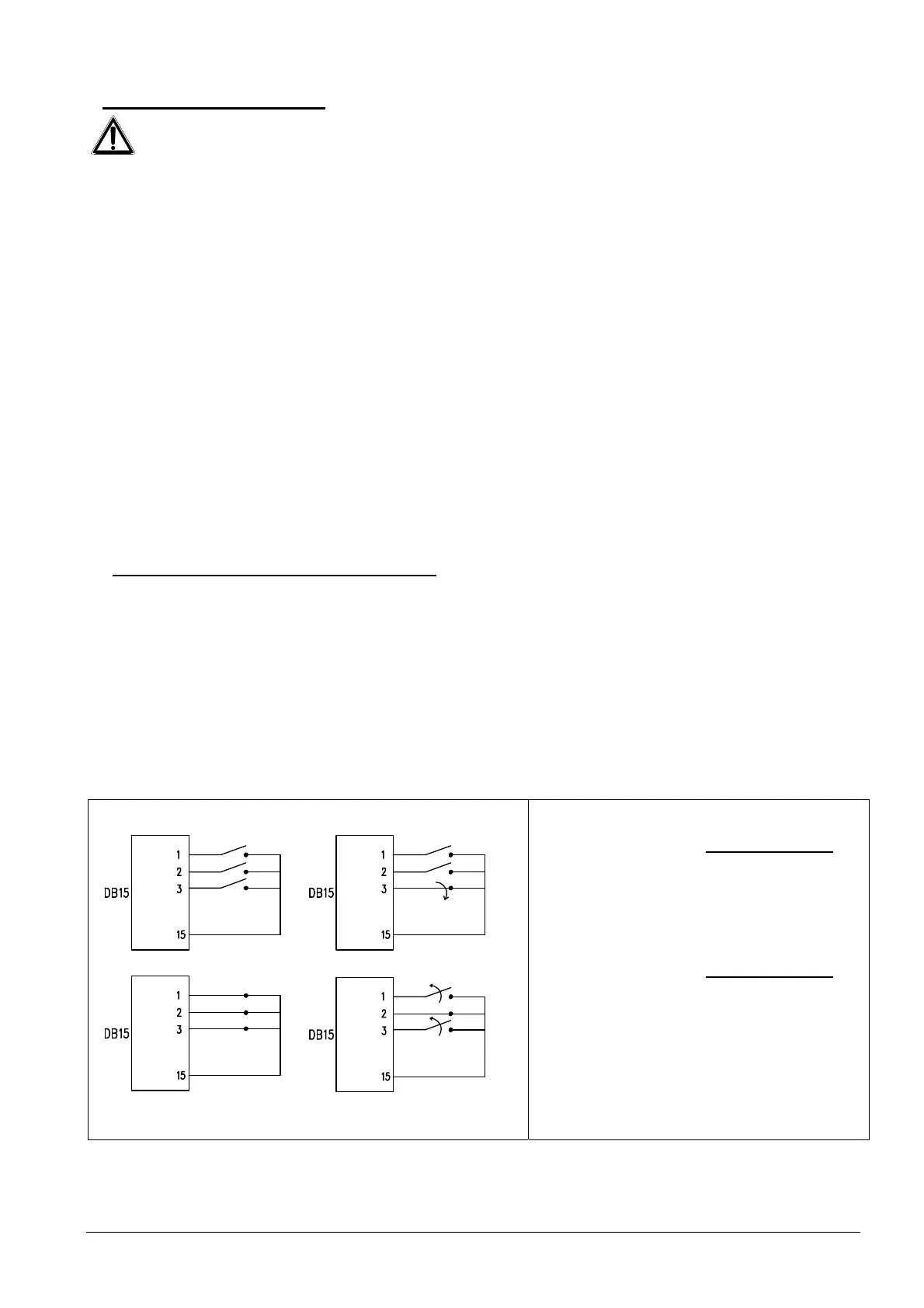

См. пример функционирования контакта аварийного сигнала:
Аварийные сигналы обычно открытые
:
контакты отсоединены от общих
аварийных сигналов. При замыкании
контакта активируется признание
аварийного сигнала номер 3.
Аварийные сигналы обычно закрытые
:
контакты отсоединены от общих
аварийных сигналов (штырь 9). При
размыкании соединения активируется
признание аварийного сигнала номер 1 и
3.
Эта конфигурация позволяет
распознавать как состояние тревоги даже
прерывание соединительного кабеля
между датчиком и матрицей.
