3.4 Конфигурация
3.4.1 Закрытие и закрытие
Внимание! Открытие матрицы должно выполняться только квалифицированным техническим
персоналом.
 Отсоедините матрицу от линии питания, отсоединив разъем
 Удалите винт, расположенный на задней части матрицы, рядом с верхней крышкой
 Снимите крышку, не забудьте снятые винты и другие металлические детали внутри матрицы и в
каблепроводке локальной клавиатуры
Для закрытия выполните
указанные действия в обратном порядке, не забывая предварительно
отключить напряжение.

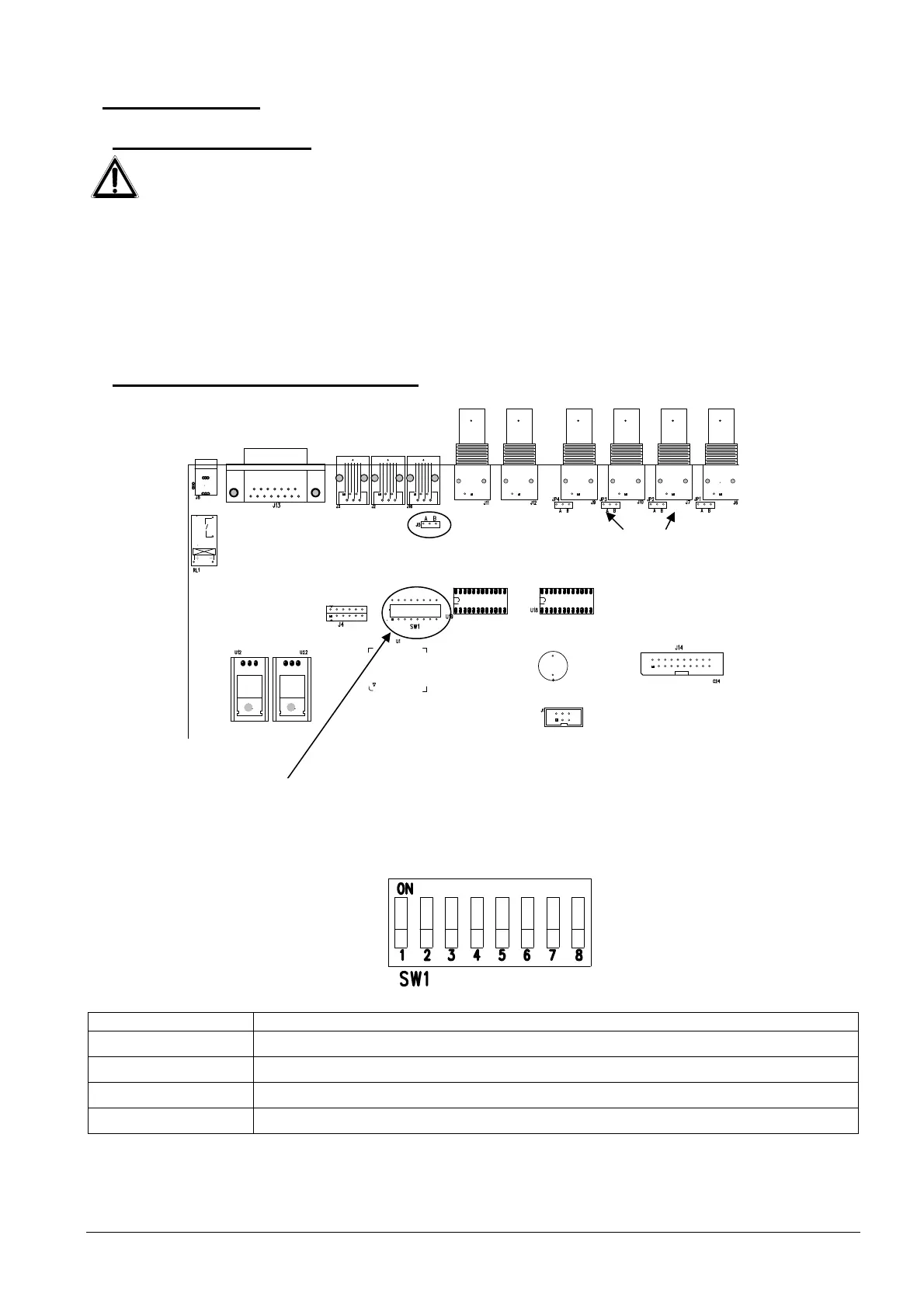

3.4.2 Dip-переключатель и перемычка
3.4.2.1 Функция dip-переключателей
Внутри матрицы SM42A / SM82A имеется dip-переключатель конфигурации с 8 ходами (SW1):
DIP ФУНКЦИЯ
DIP 1,2,3,4 Выбор протокола связи с клавиатурами; см. раздел 3.4.2.2
DIP 5 Не используется: оставить ВЫКЛ
Dip 6 Не используется: оставить ВЫКЛ
Dip 7,8 Не используются: оставить ВЫКЛ
Dip*переключател
Перемычк
а J5
Напряжение
