3.4 Configuration
3.4.1 Ouverture et fermeture
Attention! L'ouverture de la matrice ne doit être effectuée que par un personnel qualifié.
Débrancher le jack pour déconnecter la matrice de la ligne d’alimentation
Retirer la vis placée contre le couvercle supérieur à l'arrière de la matrice
Retirer le couvercle, en ayant soin de ne pas oublier les vis ou d'autres parties métalliques à l'intérieur de la
matrice et du câblage du pupitre local
Pour la fermeture, effectuer les mêmes opérations en sens inverse, sans oublier de procéder avec l'alimentation
coupée.

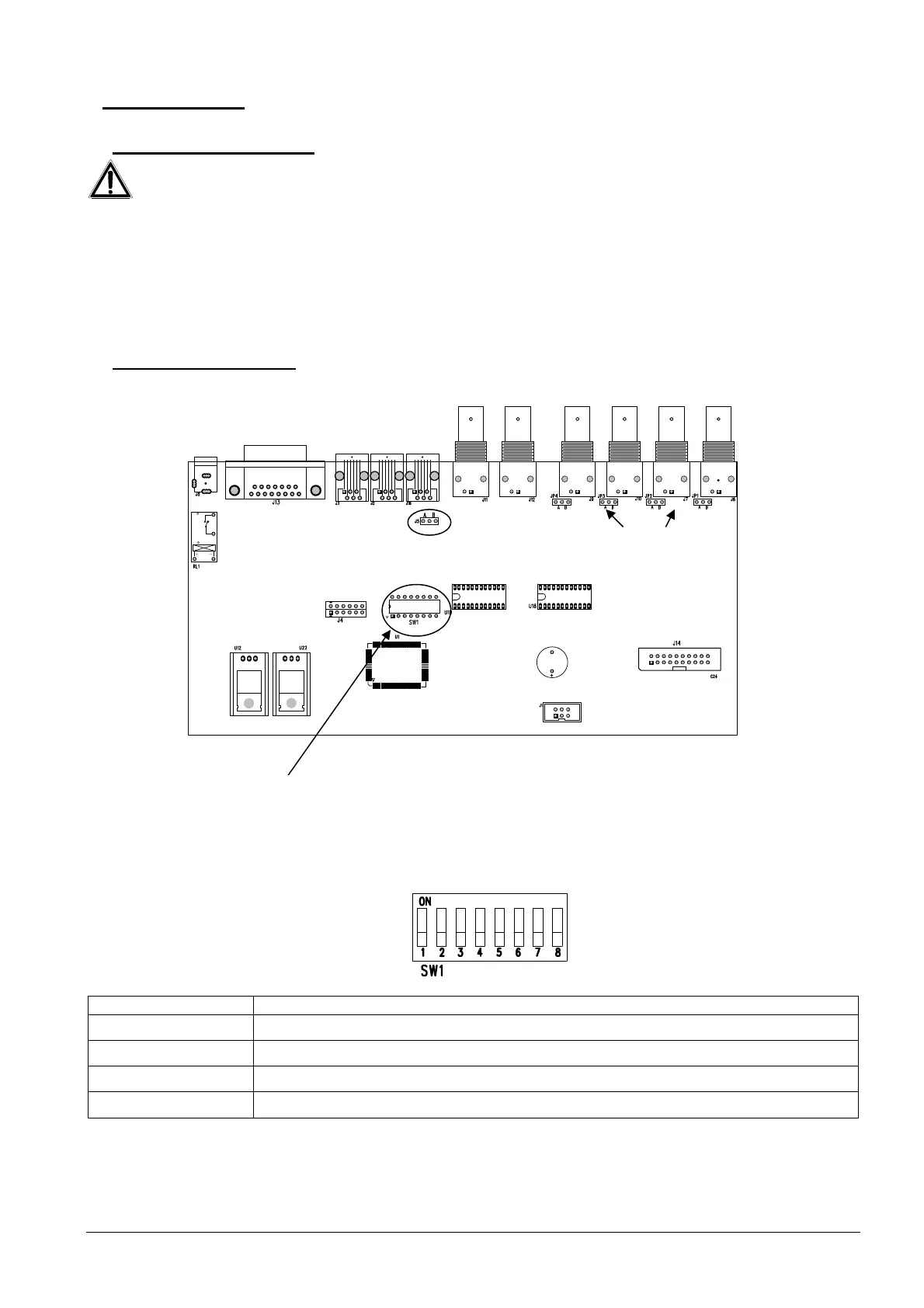

3.4.2 Dip-switch et jumper
3.4.2.1 Fonction des Dip-switch
A l'intérieur de la matrice SM42A / SM82A est installé un Dip-switch de configuration à 8 voies (SW1):
DIP FONCTION
DIP 1,2,3,4 Sélection du protocole de communication avec les pupitres; voir paragraphe 3.4.2.2
DIP 5 Non utilisé: laisser sur OFF
Dip 6 Non utilisé: laisser sur OFF
Dip 7,8 Non utilisés: laisser sur OFF
Dip Switch SW1
Jumper J5
Charges entrées
