Page 10 MNVCSM42A_1511_FR
3.5 Connecteurs et connexions

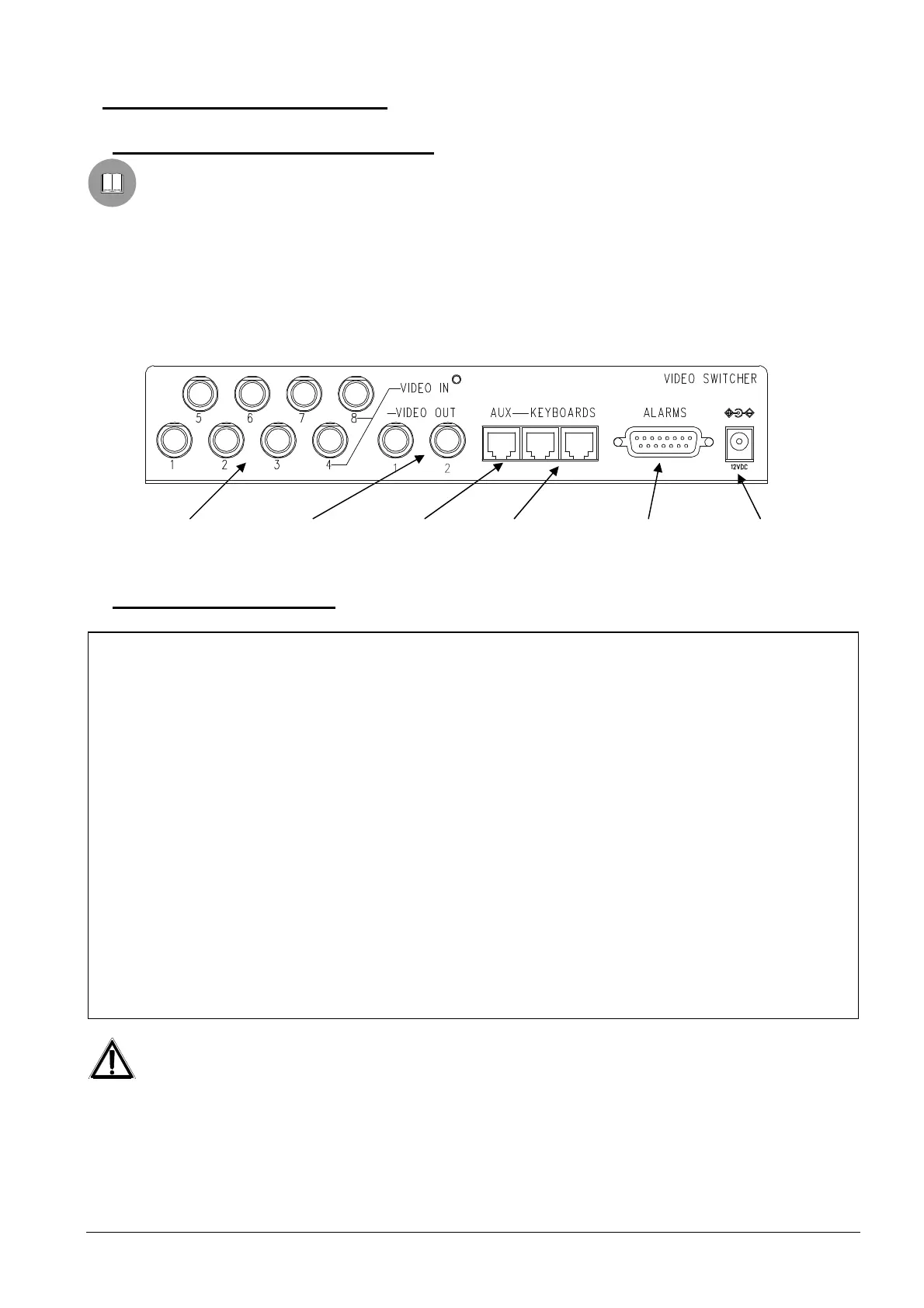

3.5.1 Connecteurs à l'arrière de la matrice
La matrice SM42A / SM82A présente à l'arrière de sa partie mécanique:
1 connecteur à 15 pôles pour la connexion des contacts d'alarme, du contact relais, du trigger VCR et du
reset alarmes externe
2 connecteurs RJ-11 pour la connexion des pupitres
1 connecteur RJ-11 pour la connexion des récepteurs de télémétrie ou du multiplexeurs
1 jack de connexion pour l'alimentation
2 sorties vidéo BNC
4/8 entrées vidéo BNC
3.5.2 Câblage de la prise DB15
Broche Connexion Utilisation
1 Entrée alarme 1 Alarmes
2 Entrée alarme 2 Alarmes
3 Entrée alarme 3 Alarmes
4 Entrée alarme 4 Alarmes
5 Entrée alarme 5 Alarmes
6 Entrée alarme 6 Alarmes
7 Entrée alarme 7 Alarmes
8 Entrée alarme 8 Alarmes
9 GND GND (alarmes/trigger VCR/ reset alarmes)
10 Relais normalement ouverts Périphériques
11 Relais commun Périphériques
12 Trigger VCR Magnétoscope
13 Reset alarmes Reset alarmes
14 GND GND (alarmes/trigger VCR/ reset Alarmes)
15 GND GND (alarmes/trigger VCR/ reset Alarmes)
Les alarmes 5-6-7-8 sont uniquement disponibles sur la matrice modèle SM82A.
Entrées vidéo Sorties
vidéo
Ligne Aux Entrées
pupitres
Connecteur
alarmes, trigger
VCR et Rele’
Jack
alimentation
