Serie 4000
Art.4837 - Istruzioni di installazione
Art.4837 Portiere elettrico per sistemi citofonici “3+1”, “4+1”
A
B C
4837-0
4837-1
4837-2
STEEL
ALI
HIGH BRASS
MATTE
GUN METAL
Made in Italy
C C1 P1 P2 S S1 3 – 2 P3 P4 RL +
D
E
F

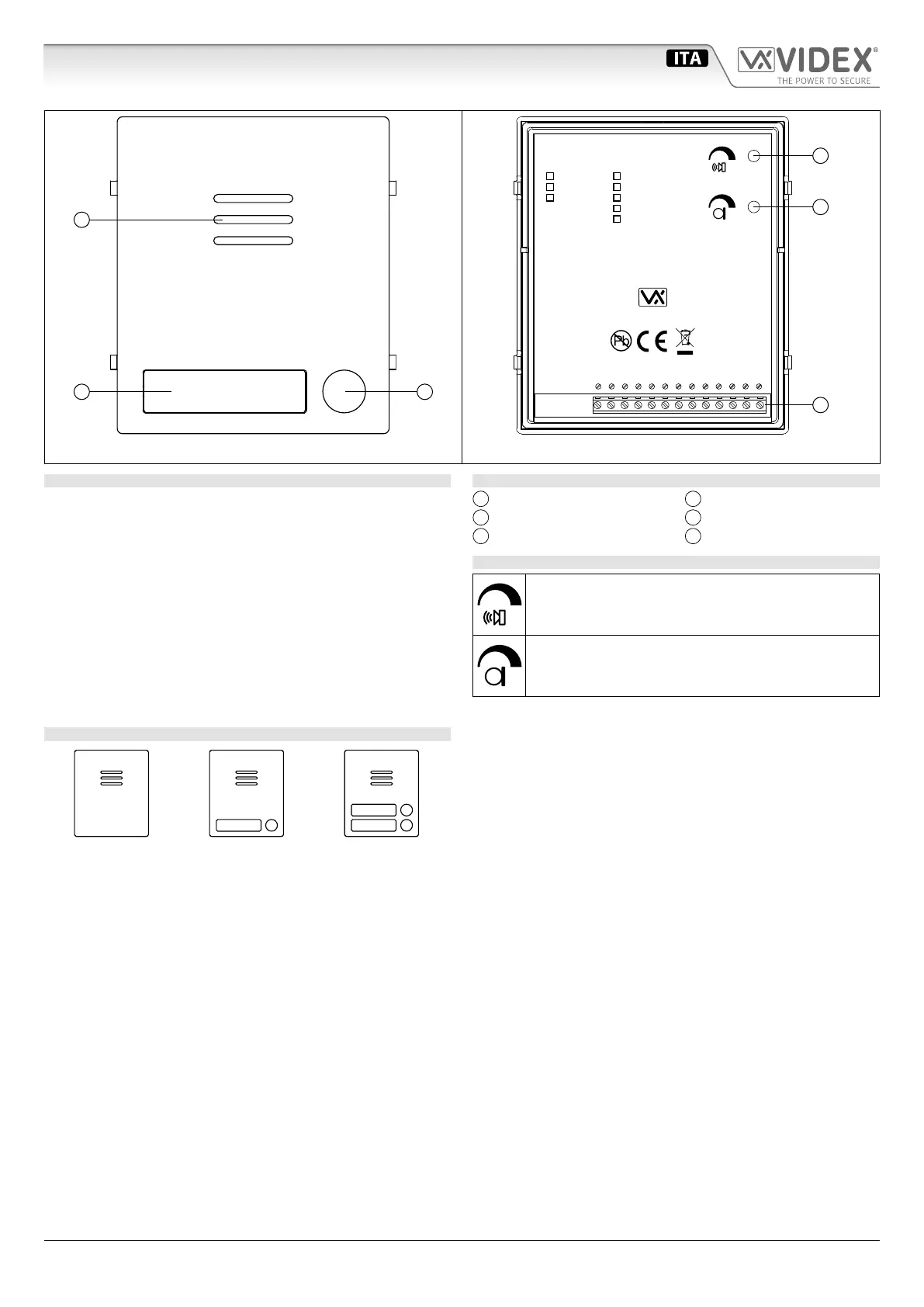

Fig. 1 Fronte Fig. 2 Retro
DESCRIZIONE
Portiere elettrico per sistemi citofonici “3+1”, “4+1” con segreto di
conversazione, intercomunicanti e videocitofonici.
La sua elettronica comprende:
• L’amplicatore di trasmissione con microfono a condensatore
e regolazione del volume;
• L’amplicatore di ricezione con altoparlante da 0,5W e regola-
zione del volume;
• 2 LED d’illuminazione cartellini (escluso l’ Art.4837-0);
• Il relè d’asservimento per l’attivazione della serratura elettrica;
• Il circuito di generazione della nota elettronica.
In abbinamento al modulo telecamera Art.4830, l’ Art.4837 può
essere utilizzato anche in impianti videocitofonici.
VERSIONI DISPONIBILI E ORDINE PULSANTI
1 1
2
Art.4837-0 Art.4837-1 Art.4837-2
LEGENDA
A
Altoparlante
B
Porta cartellino
C
Pulsante di chiamata
D
Volume altoparlante
E
Volume microfono
F
Morsetteria di connessione
REGOLAZIONI
Volume altoparlante
Regolazione del volume dell’altopalralte.
Ruotare in senso orario per aumentare o antiorario per diminuire
Volume microfono
Regolazione del volume del microfono.
Ruotare in senso orario per aumentare o antiorario per diminuire
Rev.0.1

Videx 4000 Series Specifications

General

Series	4000 Series
Category	Intercom System
Material	Stainless Steel
Operating Voltage	12V DC
Housing Material	Stainless steel
Compatibility	Compatible with Videx audio and video internal units
