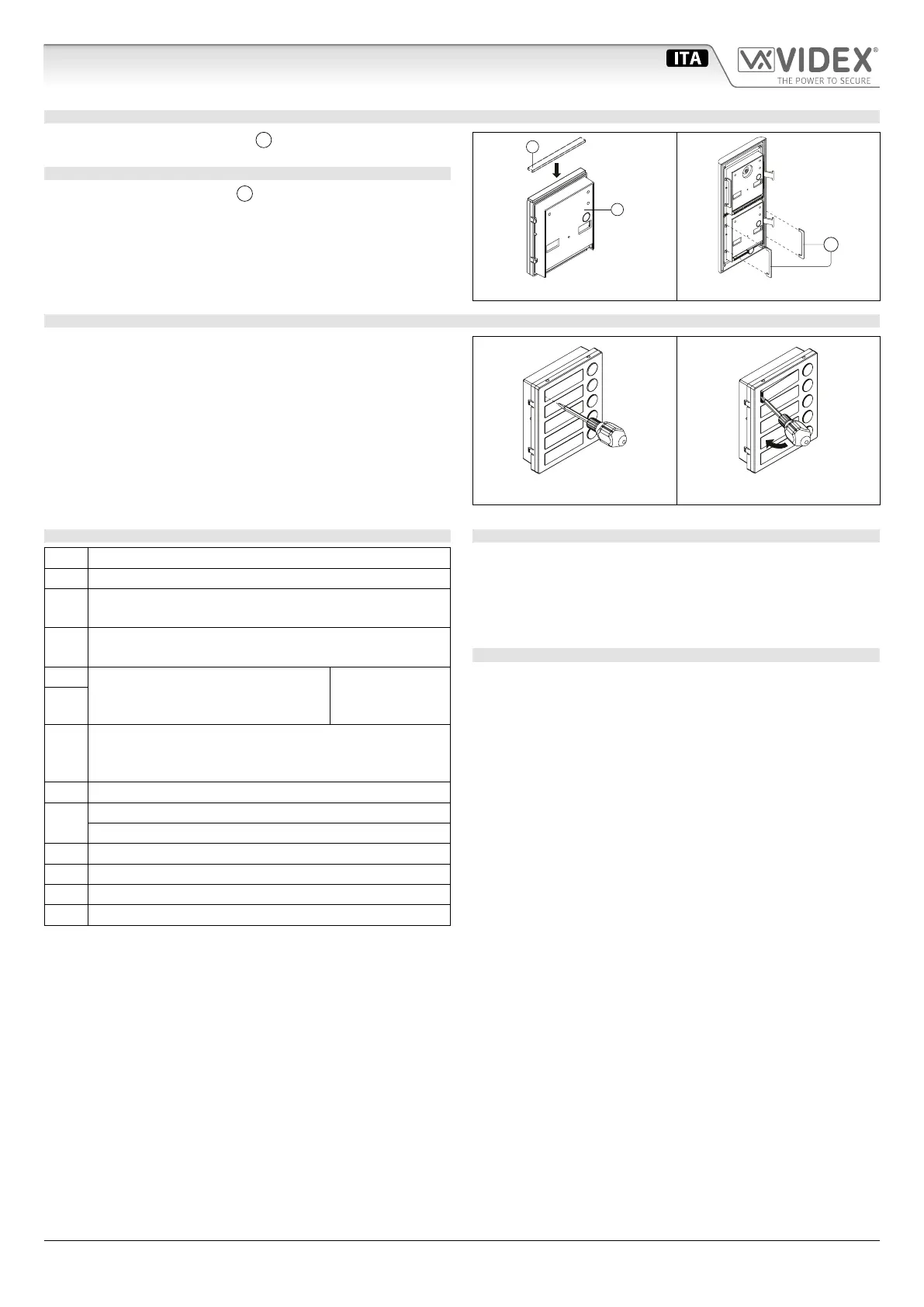

Serie 4000
Art.4837 - Istruzioni di installazione
Art.4837 Portiere elettrico per sistemi citofonici “3+1”, “4+1”
APPLICAZIONE GUARNIZIONE ADESIVA
Applicare la guarnizione adesiva
Y
come mostrato in Fig. 3.
INSERIMENTO FERMI ANTIEFFRAZIONE
Inserire i fermi anti-erazione
W
come mostrato in Fig. 4.
Y
G
Fig. 3
W
Fig. 4
RIMOZIONE/INSERIMENTO DEL PORTACARTELLINO
• Per evitare ammaccature della placca frontale, proteggere il lato che verrà in
contatto con la lama del cacciavite utilizzando una striscia di nastro isolante;
• Inserire il cacciavite (lato piatto della lama) nell’apposita fessura del por-
ta cartellino come mostrato in Fig. 5;
• Fare leva con il cacciavite come mostrato in Fig. 6 per rimuovere il por-
ta-cartellino (fare attenzione a non ammaccare la placca);
• Modicare il cartellino e riporlo all’interno del porta-cartellino quindi
riposizionare lo stesso al suo posto inserendolo nel suo alloggiamento
dal lato destro o sinistro e premendo il lato rimasto libero no all’aggan-
cio (compiendo un movimento contrario a quello fatto per estrarlo).
Fig. 5 Fig. 6
SEGNALI MORSETTERIA DI CONNESSIONE
C Comune pulsanti
C1 Uscita nota elettronica (attiva durante la chiamata)
P1
Uscita pulsante 1
(disponibile in tutte le versioni eccetto Art.4837-0)
P2
Uscita pulsante 2
(disponibile solo per l'Art.4837-2)
S Contatti relé normalmente aperto
(il contatto tra S e S1 si chiude al
ricevimento del comando “apri-porta”)
MAX 24Vac/dc
2A
S1
RL
Ingresso attivo basso per l’attivazione del relé “apri-porta”.
Può essere utilizzato per il collegamento di un pulsante
“apri-porta” locale o per comandare il relé in genere.
– Massa
1
Ingresso fonia
Comando “apri-porta”
+ Ingresso 12Vdc per alimentazione posto esterno e LED
2 Uscita fonia
P3 Uscita pulsante 3 (non in uso)
P4 Uscita pulsante 4 (non in uso)
SPECIFICHE TECNICHE
Tensione d'alimentazione: +12Vdc
Assorbimento: Stand-by: Circa 25mA
Durante la chiamata: Circa 150mA
Durante la conversazione: Circa 70mA
Temperatura di lavoro: -20 +60 °C
PULIZIA DELLA PLACCA
Usare un panno morbido e pulito. Usare acqua tiepida o un de-
tergente non aggressivo.
Non usare:
• prodotti abrasivi;
• prodotti contenenti cloro;
• prodotti per la pulizia dei metalli.
