Serie 6200
Art.6296 - Istruzioni di installazione
VISIONARE IL REGISTRO EVENTI
Il videocitofono memorizza un registro di eventi (chiamate esterne ed interne) con relativa data ed ora. Su ogni chiamata esterna, il
videocitofono memorizza anche un’immagine del visitatore. Gli eventi sono descritti da due icone (un posto esterno per le chiamate
esterne e un citofono per le chiamate interne) e 3 colori dierenti:
• verde = chiamate interne/esterne in entrata risposte
• blu = un icona del posto esterno sta a signicare un’operazione di autoaccensione mentre un’icona con il citofono sta a signicare
una chiamata in uscita.
• rosso = chiamate interne/esterne in entrata perse.

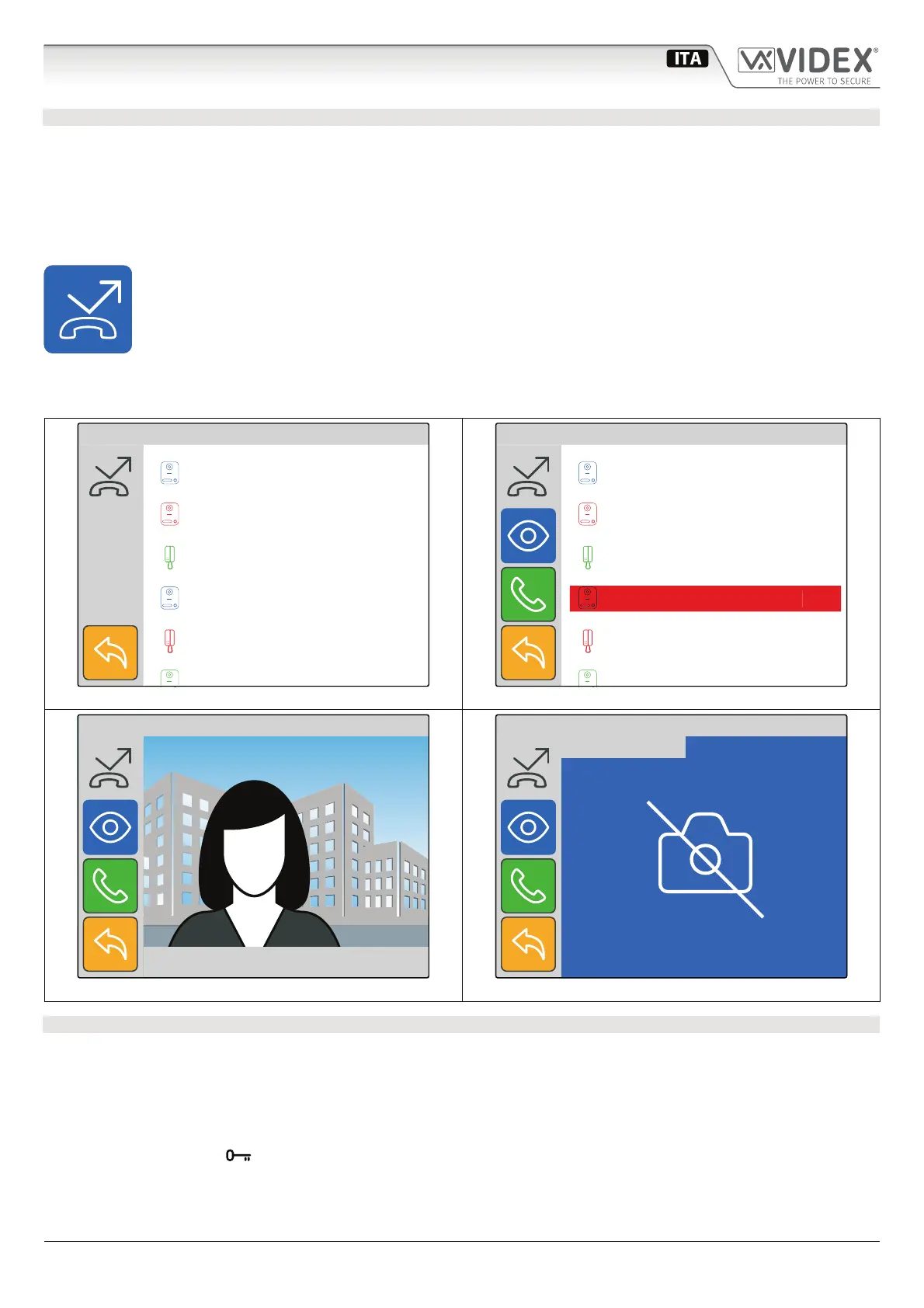

• Toccare l’icona registro eventi (Fig. 61).
• Toccare l’evento che si vuole visionare (Fig. 62)
• Premere e tenere premuto il pulsante occhio per vedere un’immagine del visitatore con indicato la sorgente
video dell’evento, data e ora se si tratta di una comunicazione esterna (Fig. 63) oppure nessuna immagine (Fig.
64) in tutti gli altri casi.
• Una volta selezionato l’evento desiderato, toccare il pulsante cornetta per eettuare chiamata di autoaccensione
(“Autoaccensione” a pagina 28) se si tratta di un evento di un posto esterno altrimenti partirà una chiamata
intercomunicante (“Chiamata intercomunicante” a pagina 30) se si tratta di un evento di un posto interno.
10:00 21/06/2017
12:30 22/06/2017
15:00 22/06/2017
15:18 22/06/2017
16:00 22/06/2017
EVENT LOG
Fig. 62 Chiamata persa esterna
15:30
EVENT LOG
Main Entrance
15:18 22/06/2017
Fig. 63 Immagine memorizzata da chiamata persa esterna
15:30
EVENT LOG
18:34 13/04/17
Fig. 64 Chiamata persa interna
OPERAZIONI INGRESSI / USCITE
Al momento le operazioni sui morsetti ingresso/uscita non sono programmabili e operano come descritto sotto:
• Quando il morsetto IN1 è attivo (ingresso attivo basso) o quando il videocitofono sta squillando, il relé 1 è attivo: i morsetti
“OUT1” sono collegati internamente (es. può esser utilizzato per attivare una suoneria esterna quando un visitatore chiama da
fuori oppure quando qualcuno preme il campanello di piano collegato all’ingresso IN1). Vedere schema d’esempio a pag. 39.
Mentre è in corso una chiamata o un’auto-accensione, attivando il morsetto IN2 (ingresso attivo basso), si attiva il relé 1 del po-
sto esterno collegato per il tempo relé programmato. Attivando IN2 attraverso una tastiera a codice o un lettore di prossimità e
disabilitando il pulsante
si ottiene la funzionalità di apertura della serratura controllata: la serratura non può essere aperta
da chiunque abbia accesso al videocitofono, ma solamente da chi conosce il codice della tastiera o dispone della chiave di pros-
simità (quando questa modalità operativa è richiesta, accertarsi che il relè 1 del posto esterno non sia accessibile nella sezione
servizi del videocitofono) Vedere schema d'esempio a pag. 39.
Art.6296
Videocitofono per sistemi IP VIDEX
