66251115 - V4.1 - 31/07/19
- 35 -
Serie 6200
Art.6296 - Istruzioni di installazione
ABILITARE LA MODALITÀ BOOTLOADER
Nel caso in cui un aggiornamento rmware non dovesse andare a buon ne (es. a causa di una caduta di tensione oppure una di-
sconnessione di un cavo durante l’aggiornamento ecc.) ed il videocitofono non venga più riconosciuto dal software Videx IP Wizard,
è possibile tentare un ripristino manuale ponendo il videocito-
fono in modalità bootloader.
Si raccomanda caldamente di far eseguire questa operazione da
un ingegnere qualicato e in ogni caso dopo aver contattato il
supporto clienti Videx.
Scollegare il videocitofono dall’alimentazione (sia se il con-
nettore ethernet è alimentato in POE o se il connettore
+12Vdc è collegato ad un alimentatore esterno).
Premere e tenere premuto il pulsante dopodiché collegare
nuovamente l’alimentazione (ovvero collegare
il connettore
ethernet se è alimentato in POE o il connettore +12Vdc ad
un alimentatore esterno
).
I 4 LED lampeggiano alternativamente a segnalare che il vi-
deocitofono è in modalità bootloader (Fig. 69).
Procedere tramite l’utility “VidexFirmwareUpdater.exe per
caricare il rmware sul dispositivo.
Se il processo di caricamento è andato a buon ne, il dispositivo dovrebbe essere resettato e pronto all’utilizzo.
Se invece il dispositivo dovesse continuare a non funzionare, si prega di contattare il fornitore per procedere in base agli accordi
di garanzia.
SEGNALI MORSETTIERA DI CONNESSIONE
GNDI Massa per ingressi IN1 e IN2
IN2 Ingresso attivo basso 2 (non ancora implementato)
IN1 Ingresso attivo basso 1 (non ancora implementato)
OUT2
Re2 - C e NO contatti puliti
(non ancora implementato)
OUT2
OUT1
Re1 - C e NO contatti puliti
(non ancora implementato)
OUT1
+12
Ingresso alimentazione 12 Vdc. Non utilizzato se il vi-
deocitofono è collegato ad un router/switch POE
GND
A
Connessione RS-48B
GND
SPECIFICHE TECNICHE
Formato/Montaggio: Videocitofoni Serie 6200
Montaggio da supercie
Pulsanti: Si, 4
Programmazione: Si, tramite pulsanti e PC.
Regolazioni: Volume tono chiamata, luminosità
Alimentazione: 12Vdc o POE
Assorbimento: A riposo: 250mA
In funzione: 250mA
Temperatura di lavoro: -10 +50 °C

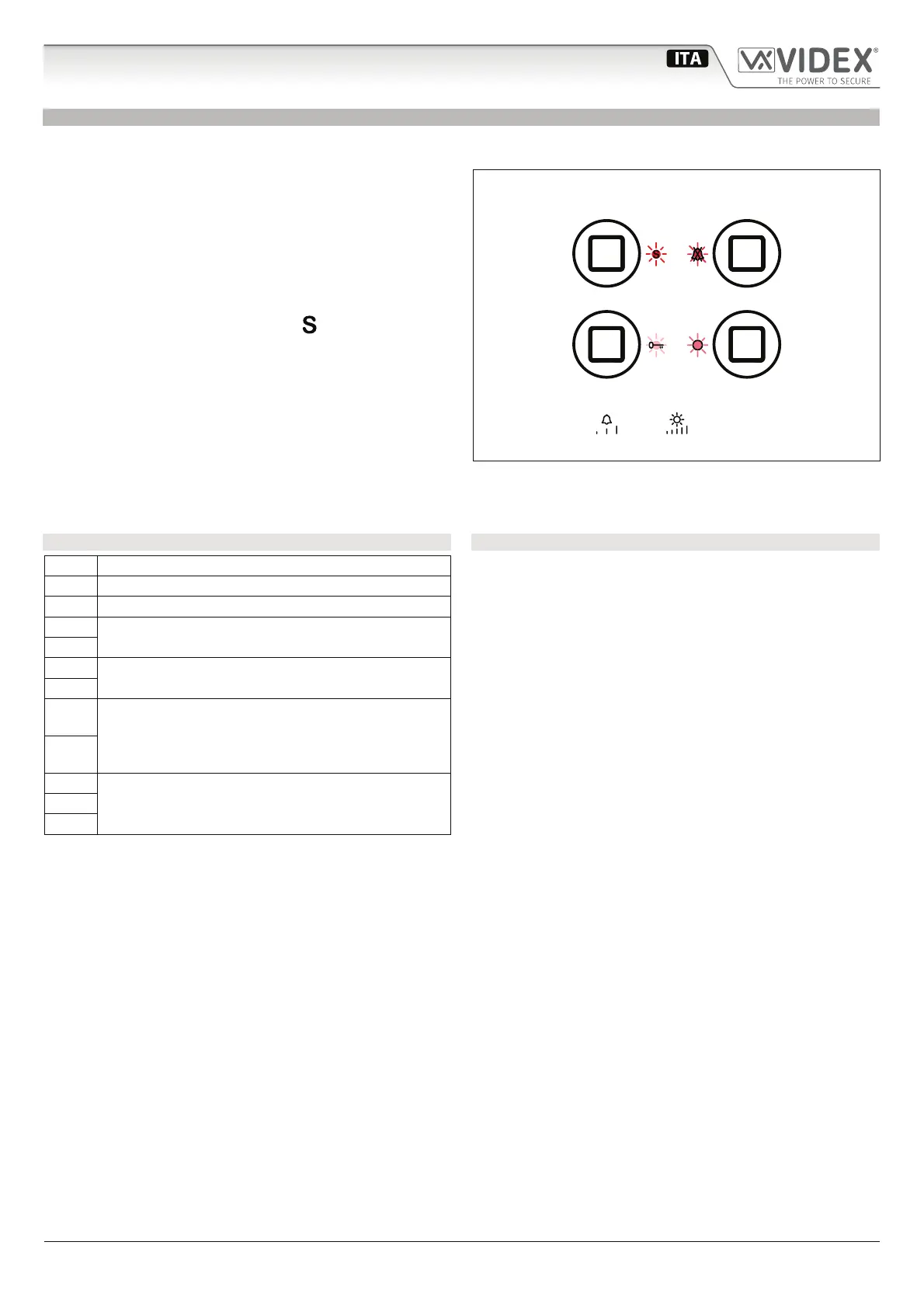

Fig. 69 Videocitofono in modalità
Art.6296 Videocitofono per sistemi IP VIDEX
