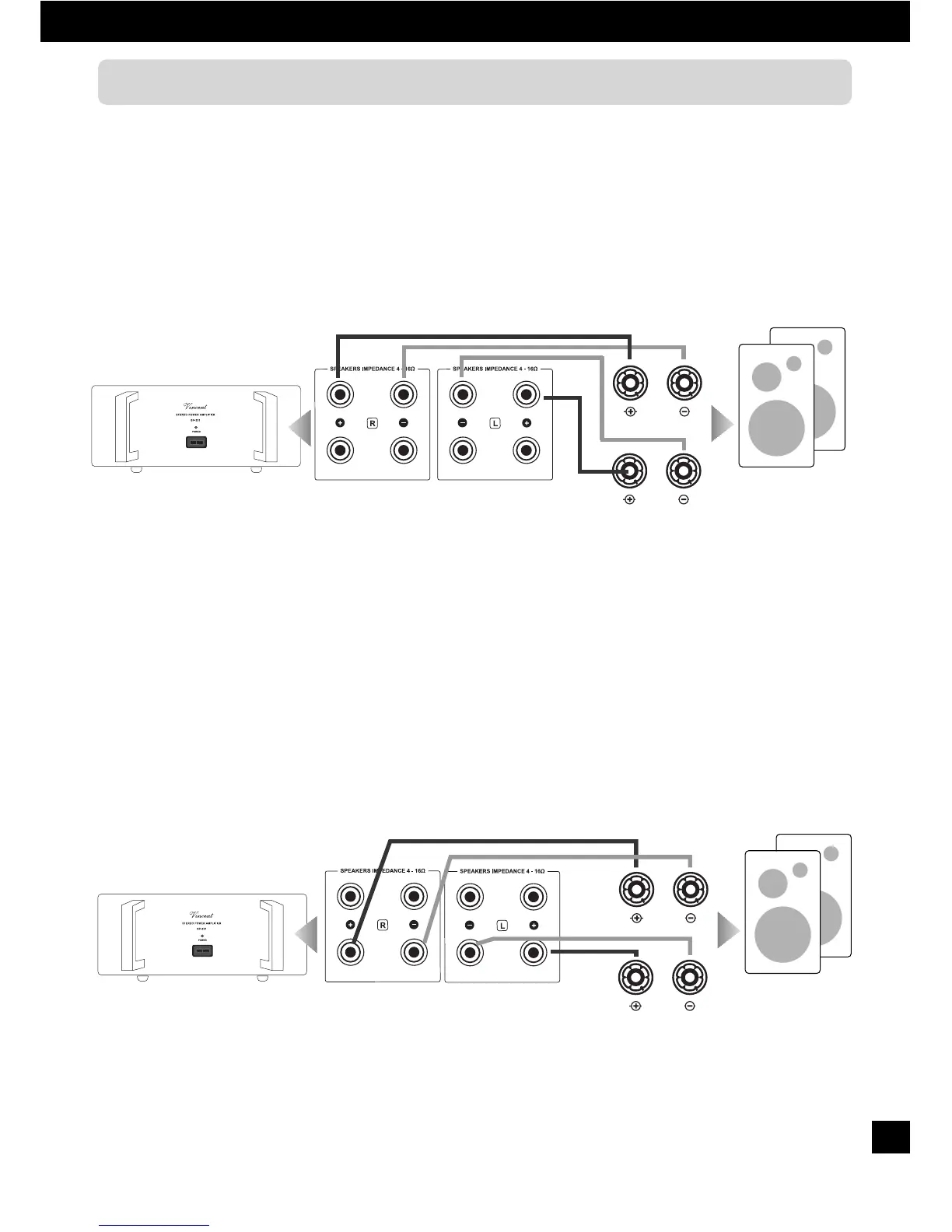

BRANCHEMENT DES HAUT-PARLEURS
On peut raccorder à l’amplificateur SP-331 une paire de haut-parleurs ou aussi deux paires de haut-parleurs.
Pour chaque haut-parleur vous trouverez sur l’appareil deux bornes de serrage (positive + et négative –),
auxquelles vous pouvez raccorder une extrémité d’un câble de haut-parleur. Les mêmes bornes ou des bor-
nes similaires se trouvent sur le haut-parleur, avec également la désignation de polarité (+ ou –). Sur ces bor-
nes seront raccordées les autres extrémités des câbles de haut-parleurs correspondants. Les bornes de serra-
ge similaires doivent chaque fois être reliées entre elles par le câble de haut-parleur : la borne désignée «
+ » de l’amplificateur doit être reliée à la borne désignée « + » du haut-parleur.
Si chaque haut-parleur est relié tout à fait normalement à un câble à deux conducteurs, dans le cas de haut-
parleurs avec double borne de raccordement (quatre bornes de serrage) il faudra mettre en place un pon-
tage (généralement fourni avec les haut-parleurs, sous la forme de plaquettes métalliques ou de courts mor-
ceaux de câbles), entre les deux bornes de même polarité (par exemple les bornes désignées par « + »). La
borne de l’amplificateur marquée de « + » et « R », au-dessus de l’autre, doit être reliée à l’une des bornes
marquées « + », borne pontée du haut-parleur. La borne de l’amplificateur marquée de « – » et « R », au-
dessus de l’autre, doit être reliée à l’une des bornes marquées « – », borne pontée du haut-parleur. Adoptez
la même configuration pour le câble reliant les bornes du haut-parleur gauche.
Si une deuxième paire des haut-parleurs doit être connecté, la même procédure doit être suivie en reliant les
pinces du « SPEAKER » de la ligne de raccordement inférieure aux haut-parleurs supplémentaires.
SP-331
haut-parleur droite
et gauche
câbles de haut-parleur
SP-331
haut-parleur droite
et gauche
câbles de haut-parleur
