Entfernen der Schutzkappen
Vor der ersten Installation müssen von allen ver-
wendeten Anschlüssen an der Geräterückseite die
Kunststoff-Schutzkappen
entfernt werden.
Cinch-Anschlüsse
Achten Sie darauf, die analogen Anschlüsse für
rechts und links nicht zu vertauschen. Häufig sind sie
folgendermaßen farblich markiert: Rot für den rech-
ten Kanal, schwarz oder weiß für den linken Kanal.
Das Berühren des mittleren Kontaktstiftes des Cinch-
Steckers mit dem äußeren Kontakt der Cinch-Buchse
kann bei eingeschalteten Geräten im schlimmsten
Fall zur Beschädigung der Geräte führen. Nehmen
Sie deshalb niemals Änderungen an den
Kabelverbindungen vor, während die Geräte einge-
schaltet sind!
Lautsprecheranschluss
Es ist empfehlenswert, konfektionierte Laut spre cher -
kabel zu verwenden, anstatt die Innenleiter (Litze) der
Kabel direkt anzuklemmen. Bananen stecker oder
Kabelschuhe bieten höhere Sicherheit gegen
Kurzschlüsse und Beschädigung der Lautsprecher
oder des Verstärkers. Sorgen Sie dafür, dass blanke
Lautsprecherdrähte sich niemals gegenseitig oder
das Metall der Ge häuserückwand berühren können!
Achten Sie auf korrekten Anschluss der positiven und
negativen Lautsprecherdrähte. Vertauschter An -
schluss macht sich durch verringerte Klang qualität
bemerkbar. Verwenden Sie nur Lautsprecher mit
einer Nenn im pedanz von mindestens 4Ω. Bei Ver -
wen dung von Lautsprecherkabeln mit 4mm-Ba na nen -
steckern müssen vor dem Einstecken die Kunst stoff-
Stopfen in den Lautsprecherklemmen entfernt wer-
den.
INSTALLATION
Stellen Sie die Kabelverbindung in der nachfolgend genannten Reihenfolge her. Bringen
Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.
ZUR BESONDEREN BEACHTUNG

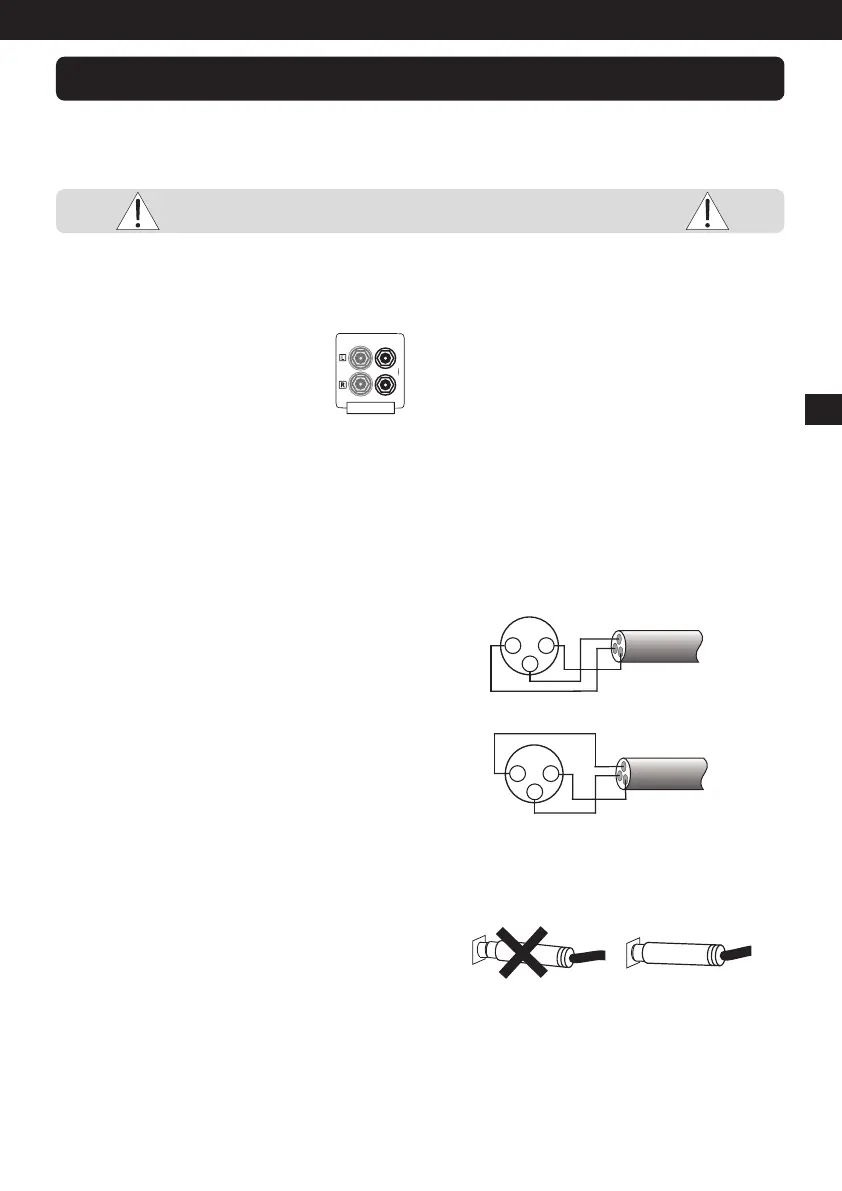

XLR-Anschlüsse
Beachten Sie, dass europäische und US-amerikani-
sche XLR-Signalbelegung unterschiedlich sind.
Dieses Vincent Gerät verwendet das europäische
System nach dem Standard AES14-1992 der
„Audio Engineering Society“. Der Aufbau des
Kabels ist in jedem Fall gleich. Solange beide ver-
bundenen Geräte derselben Norm entsprechen, ist
die Signalverbindung richtig. Dies ist immer der
Fall, wenn beide von Vincent hergestellt wurden.
Werden zwei Geräte unterschiedlicher Norm ver-
bunden, wird dadurch das Signal invertiert. In die-
sem Fall muss die Signalbelegung an einer Seite
der Verbindung geändert werden. Ihr Fachhändler
wird Sie dabei unterstützen.
Kabel und Steckverbindungen
Achten Sie darauf, dass alle Steckverbindungen fest
sitzen. Unzureichende Anschlüsse können Stör -
geräusche, Ausfälle und Fehlfunktionen verursachen.
Um das Klangpotential der Komponenten voll auszu-
schöpfen, sollten nur hochwertige Lautsprecher- und
Verbindungskabel, beispielsweise Vincent-Kabel,
verwendet werden. Bevorzugen Sie ge schirm te
Audio-Kabel. Ihr Fachhändler wird Sie gern diesbe-
züglich beraten.
1. USA System (Pin 2 = COLD, Pin 3 = HOT)
2
2. Europäisches System (Pin 2 = HOT, Pin 3 = COLD)
2
- Falsch -
- Richtig -
