40
Vincent

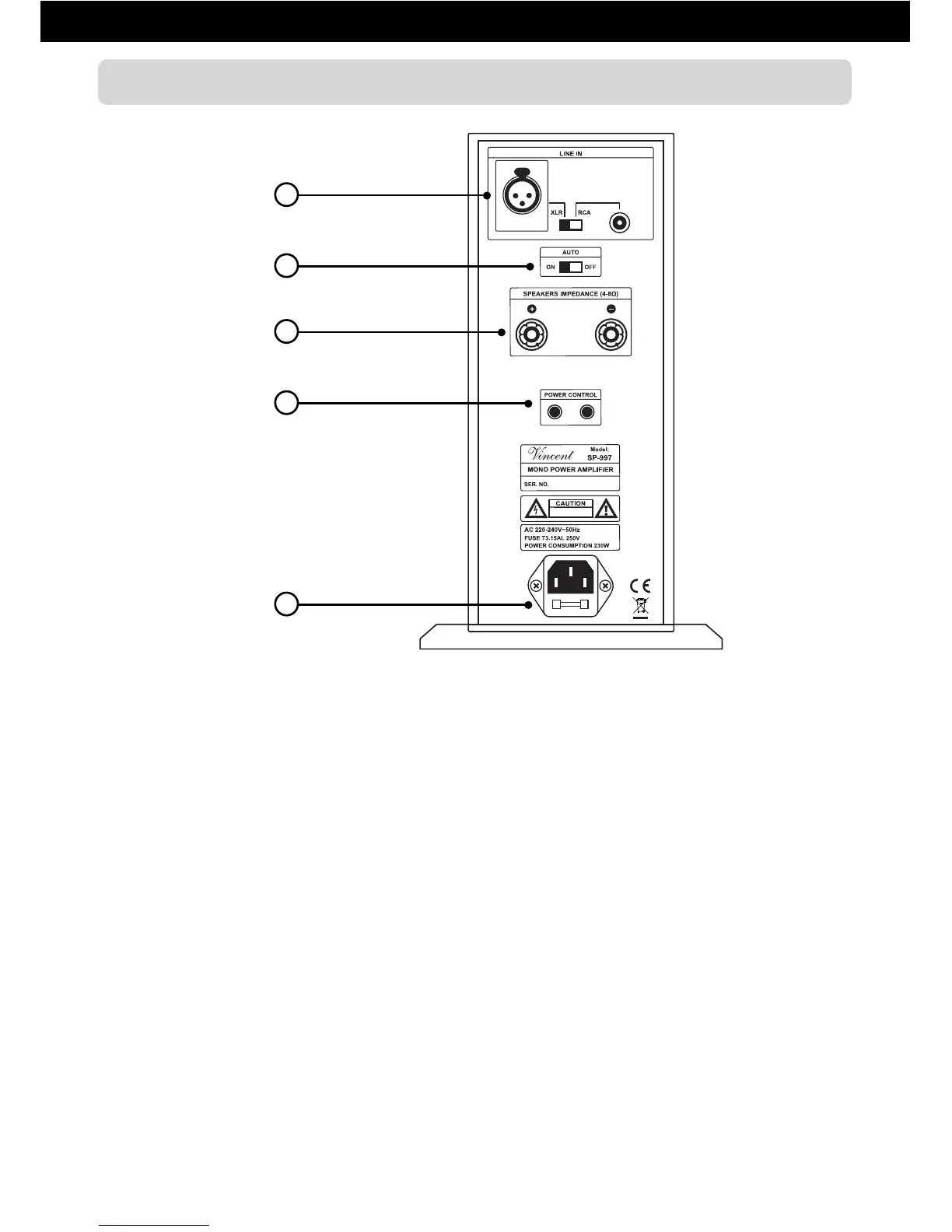

FACADE ARRIERE
3. LINE IN :
Entrée signal préamplifié mono-audio
Un des raccords d’entrée doit être connecté au rac-
cord de sortie du préamplificateur du canal souhai-
té. Par exemple avec « PRE OUT R », lorsque le SP-
997 doit être utilisé pour le haut-parleur du canal
stéréo situé à droite. Vous pouvez seulement utiliser
l’un des deux raccords d’entrée, le commutateur
« XLR/RCA » sur la partie avant de l’appareil doit
être convenablement réglé. Ne pas raccorder une
source avec signal de haut niveau (LINE OUT)!
4. AUTO : fonction d’arrêt automatique
Ce sélecteur permet de spécifier s’il faut ou pas met-
tre automatiquement l’amplificateur de puissance
activé, en mode veille si après 30 minutes aucun
signal n’est reçu par la source d’entrée (3). La foncti-
on Arrêt automatique ne fonctionne pas avec le port
connecté « POWER CONTROL » du SP-997.
3
4
5
6
7
5. SPEAKERS :
bornes de raccordement du haut-parleur
Douilles de sortie avec serrage à vis pour le raccor-
dement d’un haut-parleur. On peut utiliser des câbles
de haut-parleurs avec fiches banane de 4 mm.
6. POWER CONTROL :
commande de mise sous tension
Les signaux de commande de mise sous tension
(Trigger) sont reçus et envoyés via ces douilles jack
(3,5 mm). Dès qu’un port « POWER CONTROL »
situé à l’arrière est connecté, il n’y a que ce signal qui
détermine si le SP-997 est en mode marche ou en
veille, et la minuterie d’arrêt (4) n’est plus disponible.
7. Prise secteur avec porte-fusible
Raccordez ici le cordon secteur et branchez-le au
secteur. Le petit boîtier en plastique en dessous de
la prise secteur contient le fusible de l’appareil.
Respectez les consignes de sécurité à ce sujet.
