D Diodentest
Achtung!
Vergewissern Sie sich, dass alle zu messenden Schal-
tungsteile, Schaltungen und Bauelemente sowie
andere Messobjekte unbedingt spannungslos sind.

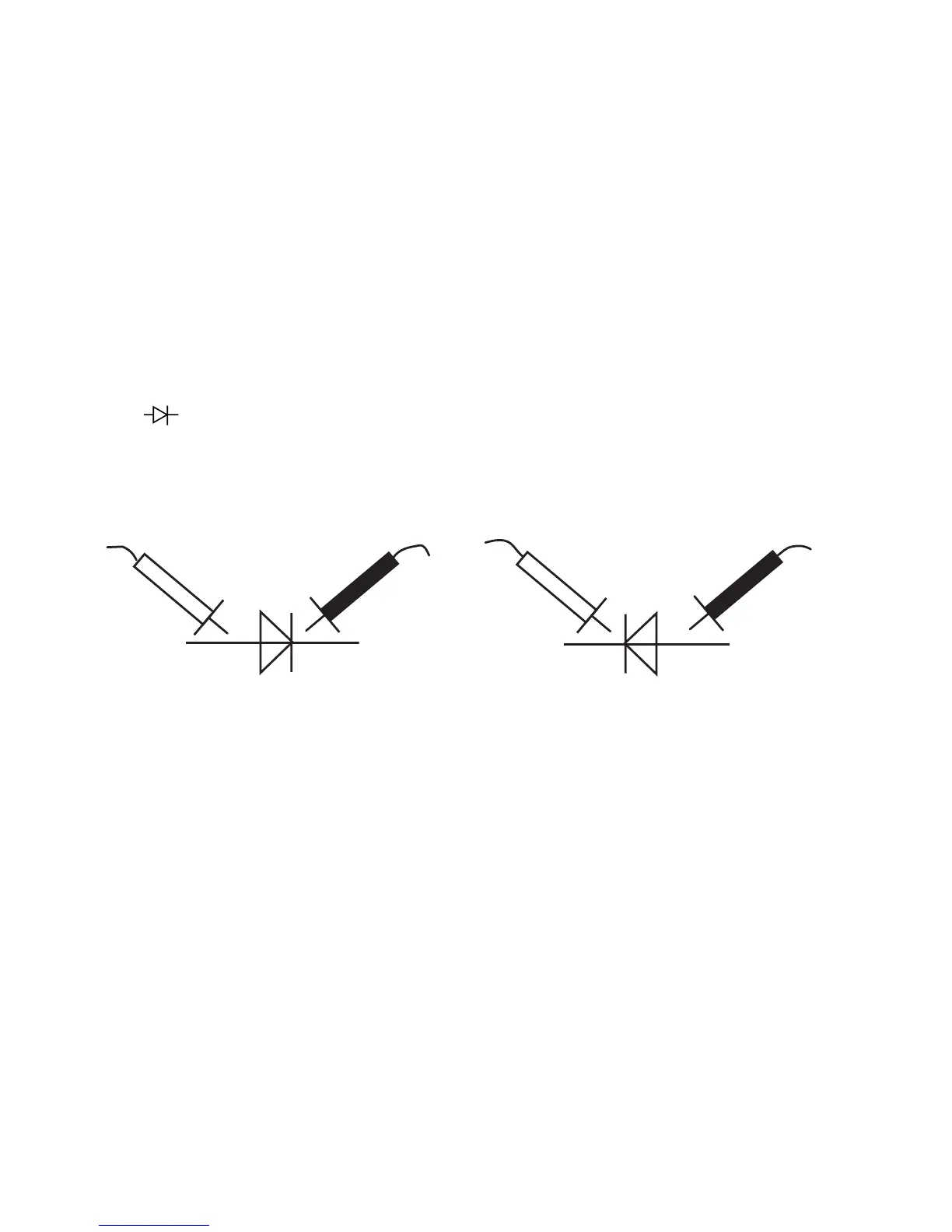

Zur Messung von Dioden und anderen Halbleiterstrecken gehen Sie
wie folgt vor (beachten Sie die Abbildung):
1. Stellen Sie den Drehschalter auf "Ω".
2. Wählen Sie mit dem Taster "SELECT" die Funktion Diodentest
""
3. Verbinden Sie die Messleitungen wie bei der Widerstandsmes-
sung mit dem Messgerät und verbinden Sie die Messspitzen mit
dem spannungslosen Messobjekt.
In der Anzeige wird ".0L" für Overload bei offenen oder nicht ange-
schlossenen Messleitungen oder hochohmigen (oder unterbroche-
nen) Halbleiterstrecken angezeigt. Bei einem intakten PN-Übergang
erscheint bei Si – Diodenstrecken ein Wert zwischen 0,45 und 0,75
VDC, Ge – Diodenstrecken ein Wert zwischen 0,2 und 0,4 VDC.
Erscheint jedoch statt eines Spannungswertes ".0L" (für Überlauf)
so ist die Diodenstrecke unterbrochen oder die Messleitungen sind
vertauscht. Wird bei Transistoren eine Spannung von mehr als 1 V
gemessen, kann es sich dabei um Transistoren mit eingebauten
Widerständen handeln.
Bei Leuchtdioden wird eine Durchlassspannung von ca. 1,4 bis 2,2
VDC gemessen. Handelt es sich um eine Low – Current – Led, reicht
der Messstrom u. U. aus, um diese zum Leuchten zu bringen.
