Remarques !
Etant donné que l´entrée de mesure est très sensible, il se peut,
notamment dans la plage mV, que des valeurs de mesure quel-
conques s´affichent pour les câbles de mesure non raccordés à
un objet de mesure. Cette « apparition » est normale et dispa-
raît dès que vous exécutez votre mesure.
B Mesure de courants alternatifs et continus ACA
et DCA
Pour la mesure de courants alternatifs ou de courants continus,
procéder comme suit (observer impérativement les figures) :
1. Mettre le sélecteur rotatif sur « mA~/- » ou sur « µA~/- » pour
des courants allant jusqu'à 400 mA, et sur « A~/- » pour des
courants supérieurs à 400 mA et allant jusqu'à 20 A maxi. (pen-
dant 10 secondes maxi. toutes les 15 minutes).
2. Sélectionner le type de courant à l'aide de la touche « SELECT » :
CA ou CC
3. Relier la conduite de mesure noire à la douille COM, et la condui-
te de mesure rouge à la douille mA pour des courants jusqu'à 400
mA, ou avec la douille A pour des courants supérieurs à 400 mA.
Relier ensuite (pour la mesure) les conduites de mesure en série
avec l'objet à mesurer.
59

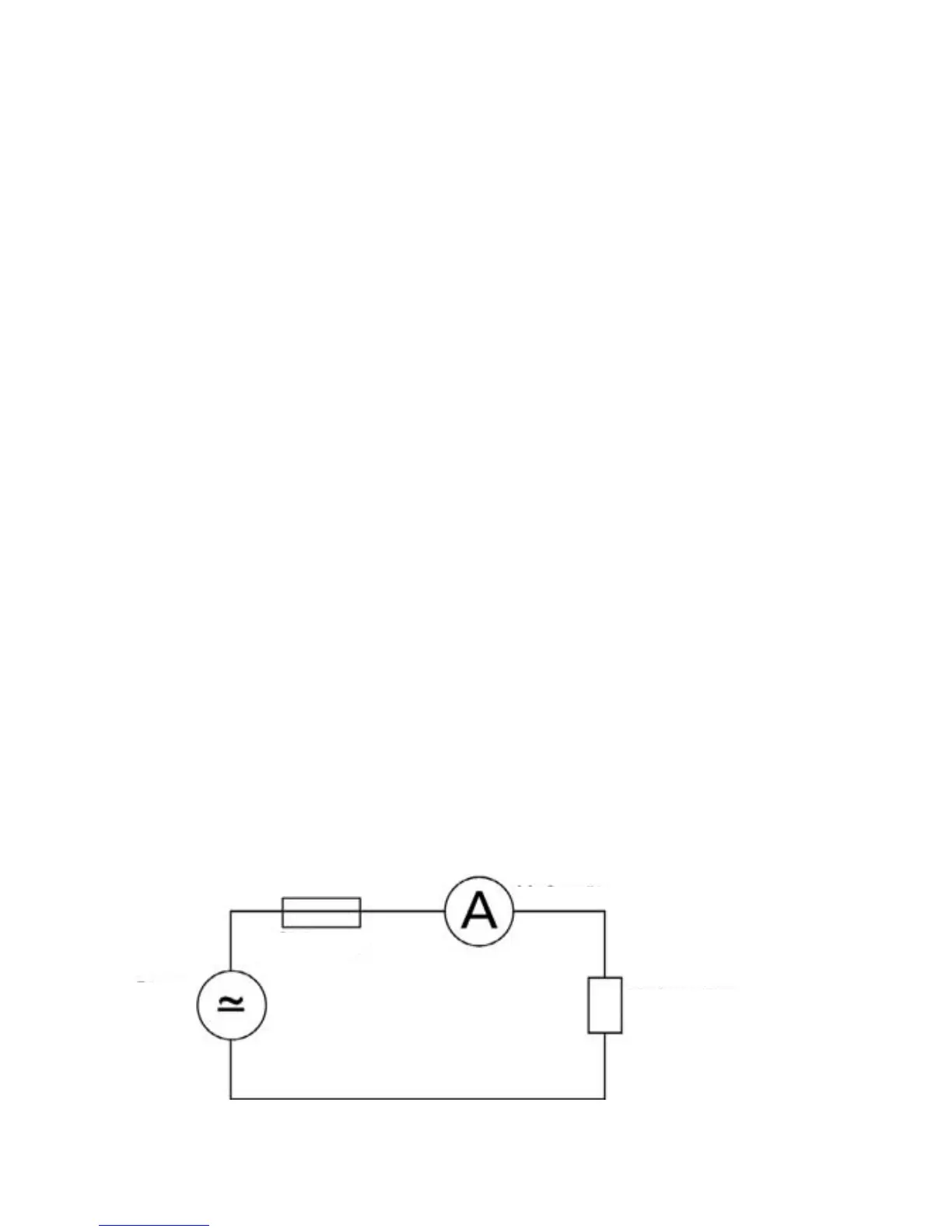

Appareil de mesure
Fusible
Consommateur
(charge, circuit)
Source
de courant
Fuse
