VOLTCRAFT VC-330 User Manual

15
MessungvonWechselströmenmit400HzTiefpasslter
DieStromzangeistmiteinem400HzSoftware-Tiefpasslterausgestattet,denSiebeiBedarf
zuschalten können.
ZurWechselstrom-MessungmitdemTiefpassltergehenSiewiefolgtvor:
• Schalten Sie das Produkt am Drehschalter ein und wählen den Messbereich 2A
,
20A oder 100A .
• Halten Sie die Taste SELECT/V.F.C (4)ca.2Sekundenlanggedrückt,umdenTiefpasslter
zu aktivieren. Es ertönen 3 Pieptöne und in der LCD-Anzeige ist kurz < UFC > zu sehen.
Danach erscheint < VFC > (D) in der Anzeige.
• Führen Sie die Messung durch wie im Abschnitt „Messung von Wechselströmen (A
)“,
Schritt 3 bis 5, beschrieben.
• UmdenTiefpasslterzudeaktivieren,haltenSiedieTasteSELECT/V.F.C ca. 2 Sekunden
lang gedrückt. Es ertönt ein Piepton und in der LCD-Anzeige ist kurz < End > zu sehen.
Messung von Gleichströmen (A
)
• Schalten Sie das Produkt am Drehschalter ein und wählen den Messbereich 2A ,
20A oder 100A . Drücken Sie kurz auf die Taste SELECT/V.F.C (4), um in den DC-
Messbereich umzuschalten. In der Anzeige erscheint < DC > und < A >.
• DurchdiehoheEmpndlichkeitunddasUmgebungs-
Magnetfeld (z.B. Erdmagnetfeld etc.) wird bei geschlossener
Stromzange im Gleichstrom-Messbereich immer ein geringer
Stromwert angezeigt. Setzen Sie die Anzeige manuell
auf Null unmittelbar vor jeder Messung bzw. wenn das
Stromkabel gewechselt wird.
• Führen Sie ohne Stromleiter und bei geschlossener
Stromzange einen Nullabgleich durch. Drücken Sie dazu kurz
die Taste ZERO (9). Ein Piepton und die Anzeige < ZERO >
in der LCD-Anzeige bestätigen den Nullabgleich. Jedes
kurze Drücken der Taste ZERO löst einen neuen Nullabgleich aus. Zum Deaktivieren dieser
Funktion halten Sie die Taste ZERO für ca. 2 Sekunden gedrückt. Das Symbol < ZERO >
erlischt.SiebendensichdannwiederimNormal-MessbetriebohneNullabgleich.

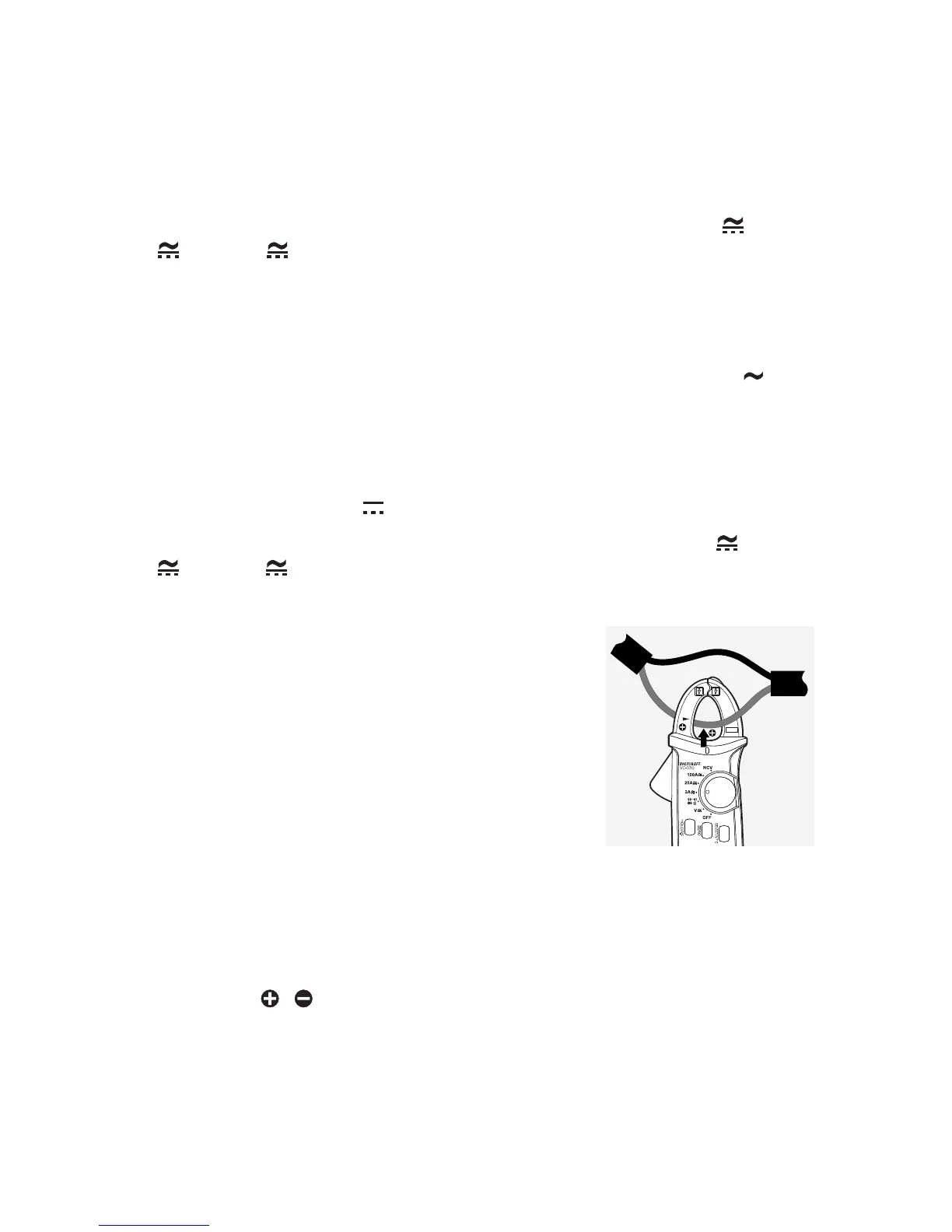

• Achten Sie bei der Gleichstrommessung auf die korrekte Polarität der Stromzange. Die
Polaritätssymbole
/ sind an der Vorder- und Rückseite der Stromzange angegeben.
Bei korrektem Anschluss muss das Kabel von der Stromquelle (+) von vorne durch die
Stromzange zum Verbraucher führen (Abb. 3).
CAT II
600V
CAT III
300V
100A
Abb. 3
