56

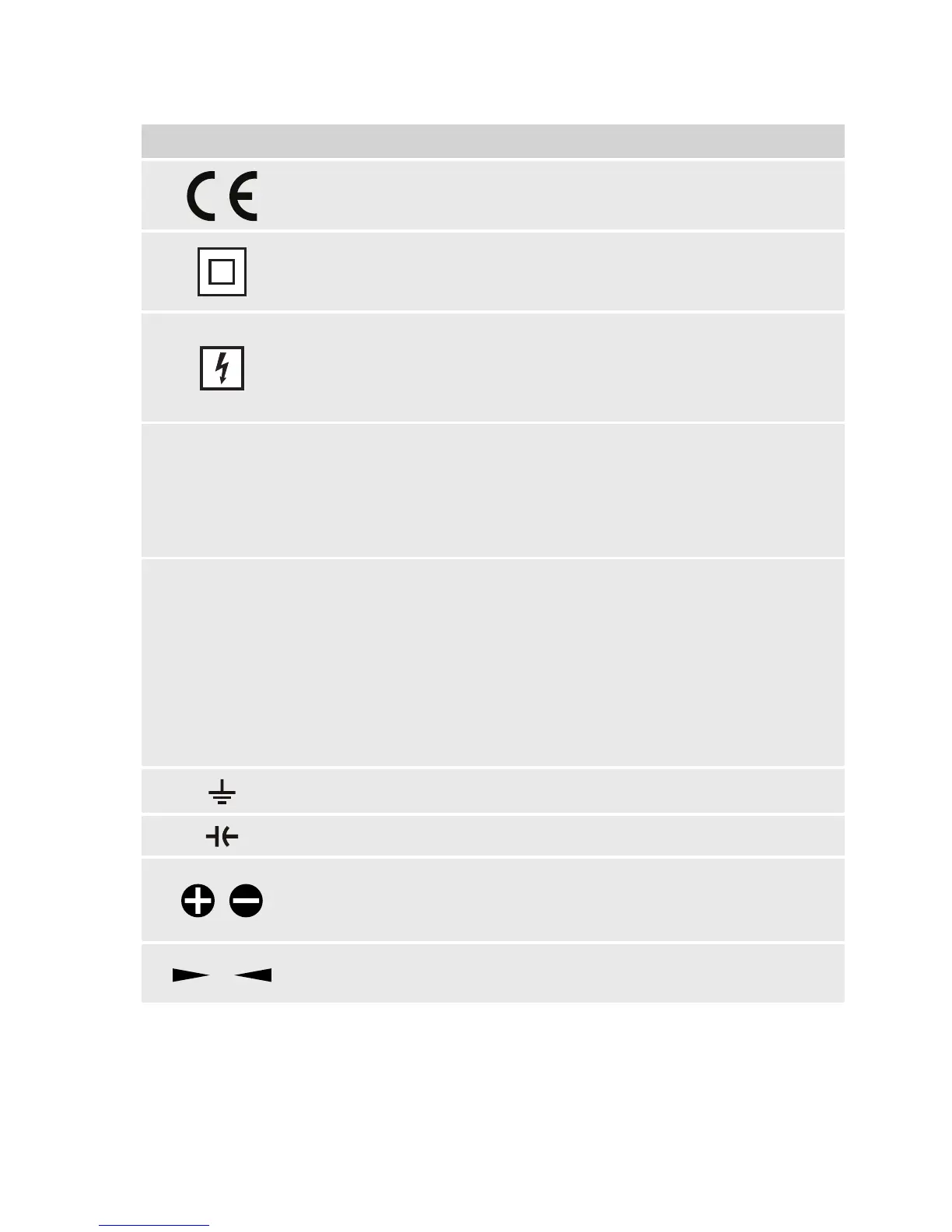

b) Symboles utilisés sur l’appareil
Symbole Signication
Cet appareil est homologué CE et satisfait aux directives européennes
requises.
Cet appareil appartient à la classe de protection II (double isolation ou
isolation renforcée).
Le symbole d’éclair dans un carré indique qu’il est possible d’effectuer
des mesures sur des conducteurs non isolés (conducteurs actifs
dangereux) et met en garde contre les risques possibles. L’utilisation
d’un équipement de protection individuelle est requise.
CAT II
Catégorie de mesure II pour les mesures effectuées sur les appareils
électriques et électroniques alimentés en tension au moyen d’une
che d’alimentation. Cette catégorie comprend également toutes les
catégories inférieures (telles que la CAT I pour la mesure des tensions
de signal et de commande).
CAT III
Catégorie de mesure III pour les mesures réalisées lors des
installations à l’intérieur de bâtiments (p. ex. les prises de courant ou
les distributions secondaires). Cette catégorie comprend également
toutes les catégories inférieures (telles que la CAT II pour les mesures
réalisées sur les appareils électriques). Le mode de mesure en
CAT III est autorisé uniquement avec des pointes de mesure ayant
une longueur de contact libre de 4 mm max., ou avec des caches de
protection sur les pointes.
Potentiel de terre
Symbole de la plage de mesure de capacité
Indications de polarité (plus et moins) pour la mesure de courant
continu. Ces symboles indiquent le sens du courant à respecter pour
effectuer correctement la mesure.
Emplacement nécessaire du connecteur pour assurer la précision de
la mesure.
