16
• Drücken Sie den Zangenöffnungshebel (11), um die Stromzange zu öffnen. Umgreifen Sie
den einzelnen Stromleiter, der gemessen werden soll und schließen Sie die Stromzange
wieder. Positionieren Sie den Stromleiter mittig zwischen den beiden Dreiecks-
Positionssymbolen an der Zange.
• Der Messwert wird in der LCD-Anzeige angezeigt.
Sobald bei der Gleichstrommessung ein Minus „-“ vor dem Messwert erscheint, verläuft
der Strom entgegengesetzt (oder die Stromzange ist vertauscht).
• Entfernen Sie nach Messende die Stromzange vom Messobjekt und schalten Sie das
Produkt aus.
c) Spannungsmessung „V“
Messung von Wechselspannungen „AC“ (V )
1. Schalten Sie das Produkt ein und wählen den Messbereich
V . In der Anzeige erscheint < AC > und < V >.

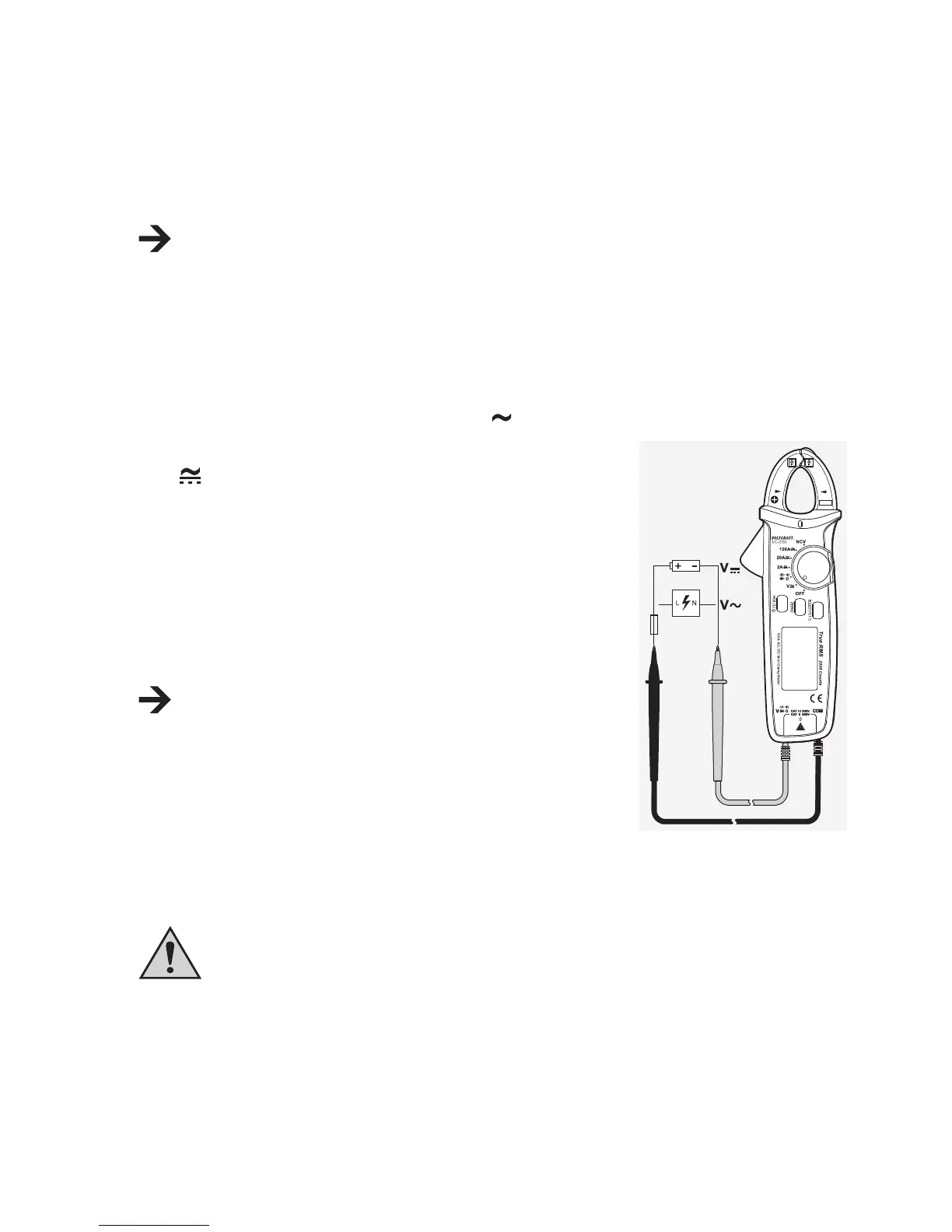

2. Stecken Sie die rote Messleitung in die V-Messbuchse (8),
die schwarze Messleitung in die COM-Messbuchse (7)
(Abb. 4).
3. Verbinden Sie die beiden Messspitzen mit dem Messobjekt
(Generator, Netzspannung usw.).
4. Der Messwert wird in der LCD-Anzeige angezeigt.
Der Spannungsbereich „V DC/AC“ weist einen
Eingangswiderstandvon≥10MOhmauf.
5. Entfernen Sie nach Messende die Stromzange vom
Messobjekt und schalten Sie das Produkt aus.
MessungvonWechselspannungenmit400HzTiefpasslter
DieStromzangeistmiteinem400HzSoftware-Tiefpasslterausgestattet,denSiebeiBedarf
zuschalten können.
Nutzen Sie die Tiefpasslteroption nie zum Prüfen des Vorhandenseins
gefährlicher Spannungen! Die vorhandenen Spannungen können unter
Umständen höher sein als angegeben. Führen Sie immer zuerst eine
Spannungsmessung ohne den Filter durch, um etwaige gefährliche
Spannungen zu erkennen.
ZurWechselspannungs-MessungmitdemTiefpassltergehenSiewiefolgtvor:
CAT II
600V
CAT III
300V
100A
