89

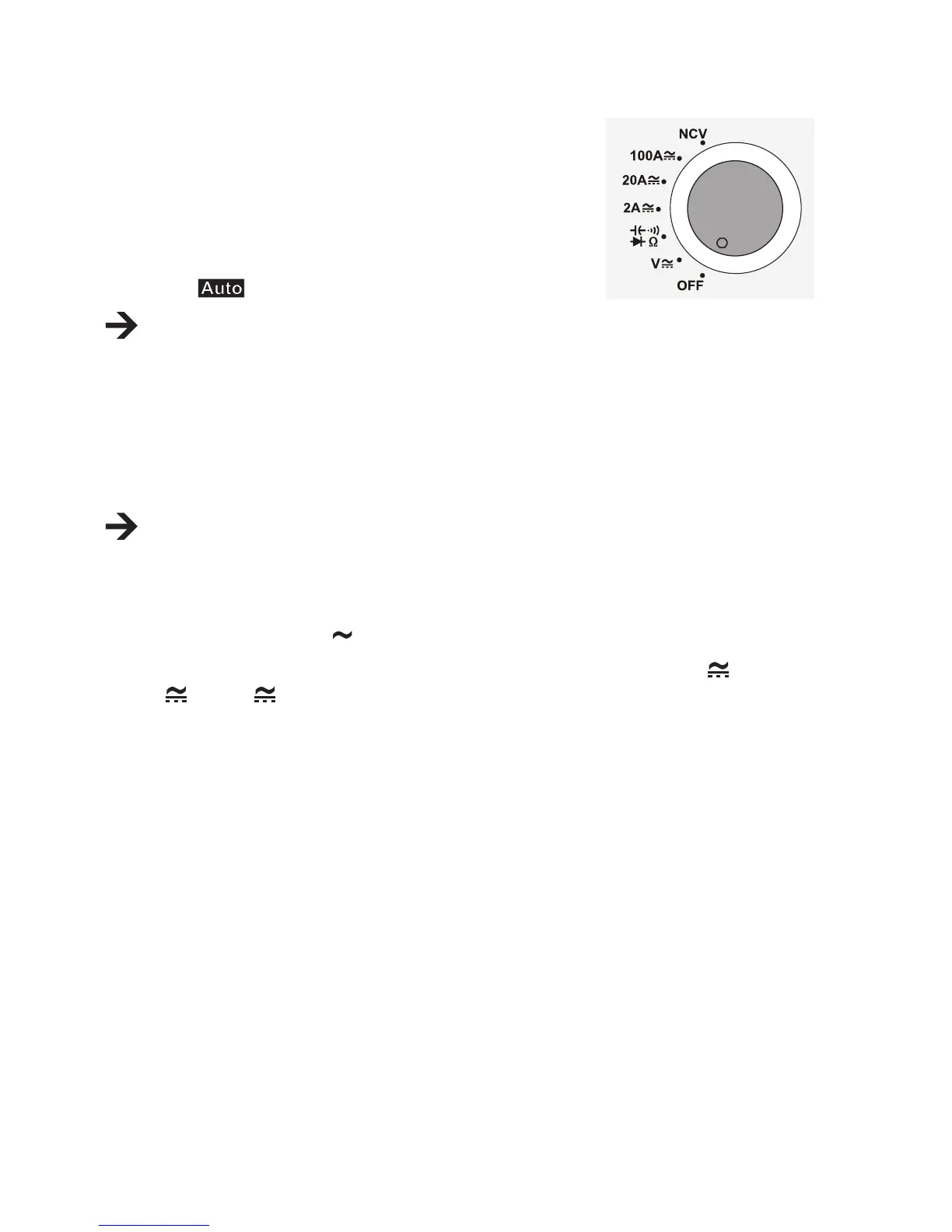

a) In-/uitschakelen / meetwaarde kiezen
• Het product is uitgeschakeld, als de draaischakelaar (3) op
stand OFF staat (afb. 2). Schakel het product na het meten uit.
• Kies de afzonderlijke meetfuncties via de draaischakelaar.
De automatische bereikkeuze is actief bij verschillende
meetfuncties. Hierbij wordt altijd het desbetrefffende
geschikte meetbereik ingesteld. Op het LCD-display
verschijnt
(F).
Belangrijk! Controleer voor iedere meting, of de juiste
meetfunctie is ingesteld.
b) Stroommeting "A"
De stroommeting geschiedt contactloos via de uitklapbare stroomtang (1). De sensoren in
de stroomtang registreren het magnetisch veld, dat in de stroomvoerende stroomleidingen
aanwezig is.
Let erop, dat de stroomleider altijd gecentreerd door de stroomtang loopt (let op de
pijlmarkeringen) en de tang altijd is gesloten.
Pak met de stroomtang altijd slechts één kabel vast.
Meting van wisselstroom (A
)
1. Schakel het product met de draaischakelaar (3) in en kies het meetbereik 2A
,
20A of 100A . Het product bevindt zich in het AC-meetbereik en op het LCD-display
verschijnt < AC > en < A >.
2. De weergave wordt bij gesloten stroomtang in wisselstroombereik automatisch op nul
gezet.
3. Druk de tangopeningshendel (11) om de stroomtang te openen. Omsluit de afzonderlijke
stroomleidingen, die gemeten dienen te worden en sluit de stroomtang weer. Positioneer
de stroomleider in het midden tussen de beide driehoekige positiesymbolen op de tang.
4. De gemeten stroom wordt op het LCD-display weergegeven. Bij het overschrijden van het
meetbereik (100 A) hoort u geluidssignalen.
5. Verwijder na het afsluiten van de meting de stroomtang van het meetobject en schakel het
product uit.
