VOR 450 - Page 62

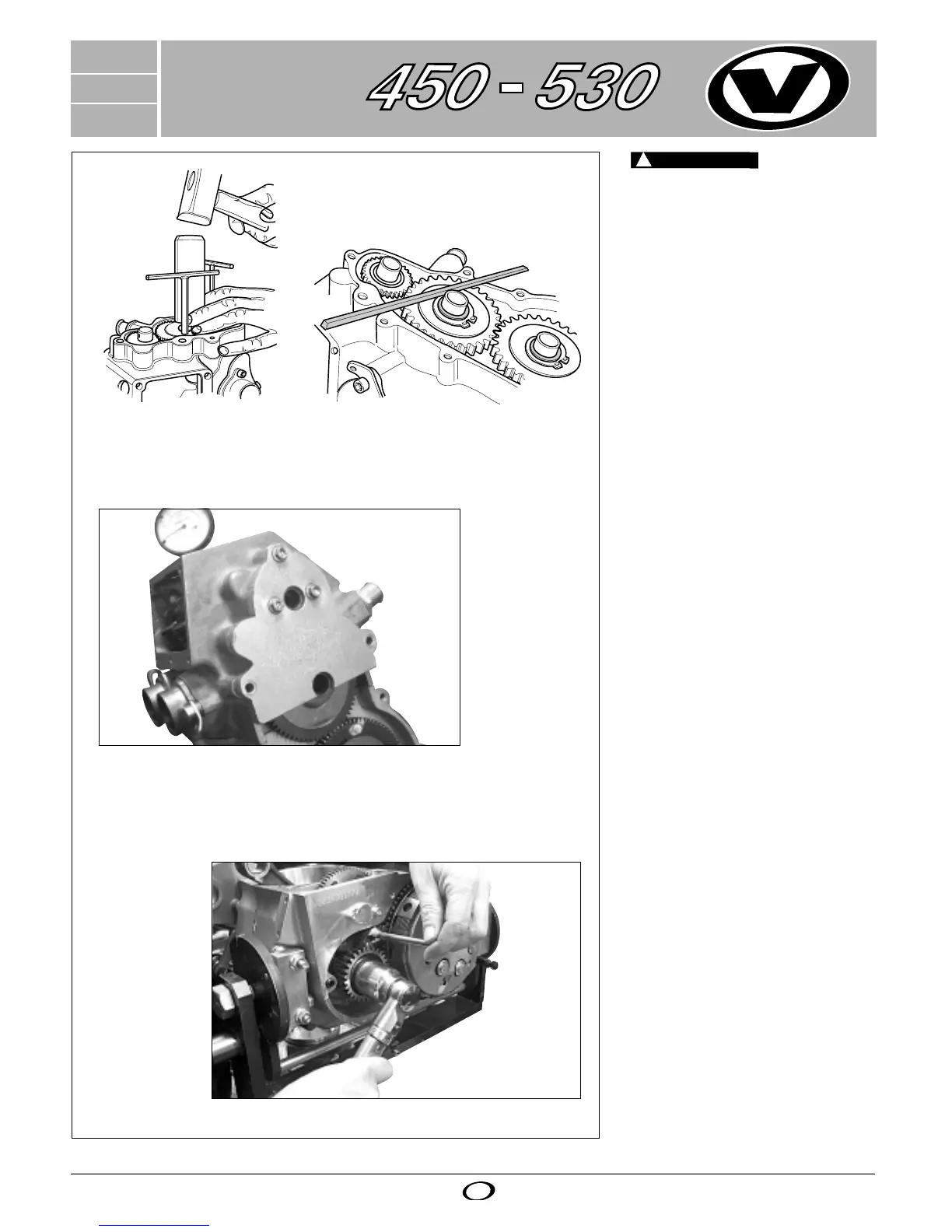

Fig. 65
Fig. 64
Fig. 62
Fig.63
ATTENZIONE!
Accertarsi con un martello in
gomma che tutti gli ingranaggi in
oggetto siano in battuta. Con
un'asta rettificata appoggiata sulla
superficie lavorata della testa e del
cilindro, verificare la luce rispetto
agli ingranaggi (Fig. 62-63).
5. Montare l'apposita mascherina af-
finché l'albero a camme rimanga
bloccato (Fig. 64).
6. Montare un comparatore nel foro
della candela e portare il pistone al
P.M.S.
7. Pulire accuratamente il cono del-
l'albero motore.
8. Montare l'ingranaggio sull'albero
motore, aiutandosi con un martello in
gomma per facilitarne l'ingresso.
9. Inserire l'attrezzo dentato per evi-
tare la rotazione del motore. Montare
e serrare il dado, dopo avere posto
della loctite 243 sul filetto (Fig.65).
10. Montare le boccole di centraggio,
pulire i piani di appoggio, interporre
della loctite 5699, fissare la cartella di
distribuzione.
!!!
ATTENZIONE!
EN-E
EN-MAR
MX
1
M.Y.2004 ed.01/03
Pag.
58
