8 MONTAGEM DO
APARELHO
8.1 Esquema de instalação e peças

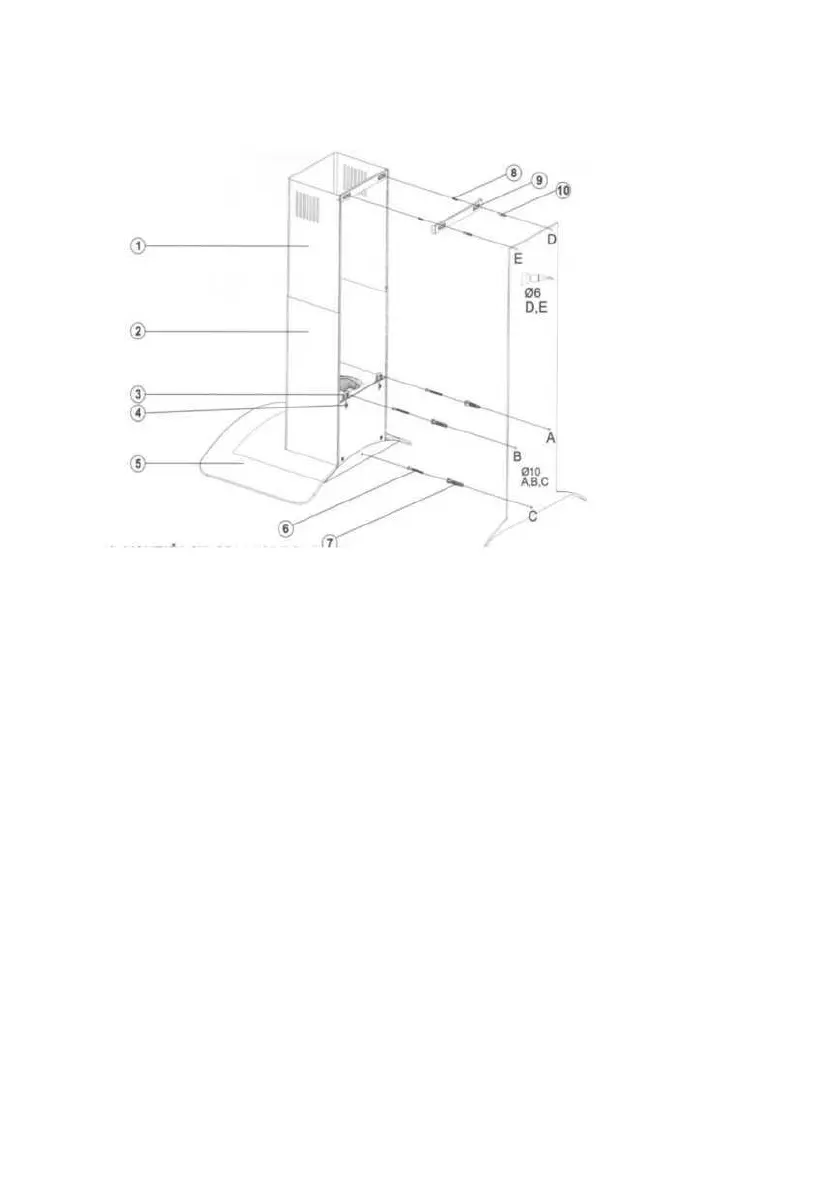

1. Figura 10: MONTAGEM E PARTES
2. 1. Ventilador interno
3. 2. Ventilator externo
4. 3. Placa para pendurar o produto
5. 4. Parafuso de placa para pendurar o produto
6. 5. Vidro
7. 6. 3x 5.5x60 parafuso para montagem na parede
8. 7. Prego de plástico 2x 010 mm
9. 8. 2x 3.9x22 parafuso
10. 9. Placa para conexão de ventilador
10. Prego de plástico 2x 0 6 mm
Desaperte o parafuso da placa para pendurar o produto (4) e puxe a placa (4) para cima
em seguida, fixe-o com um parafuso. Figura 10
Monte o exaustor usando o esquema de montagem. Figura 8/7
Anexe o conjunto à parede na altura apropriada (veja a distância mínima e máxima da
placa no esquema de montagem). Furos de perfuração A, B, C (Figura 10) - -
Coloque as bases de parede de plástico de 010 mm em A, B, C e aperte os parafusos
para A + B, deixando 5 mm de espaço entre a cabeça do parafuso e a parede.
(Imagem 10)
Pendure na parede com a ajuda da placa pendurada.
Aperte os parafusos A + B na parede e conserte totalmente o produto no ponto C
15
