9 SKLAPANJE PLOČASTIH
VENTILATORA

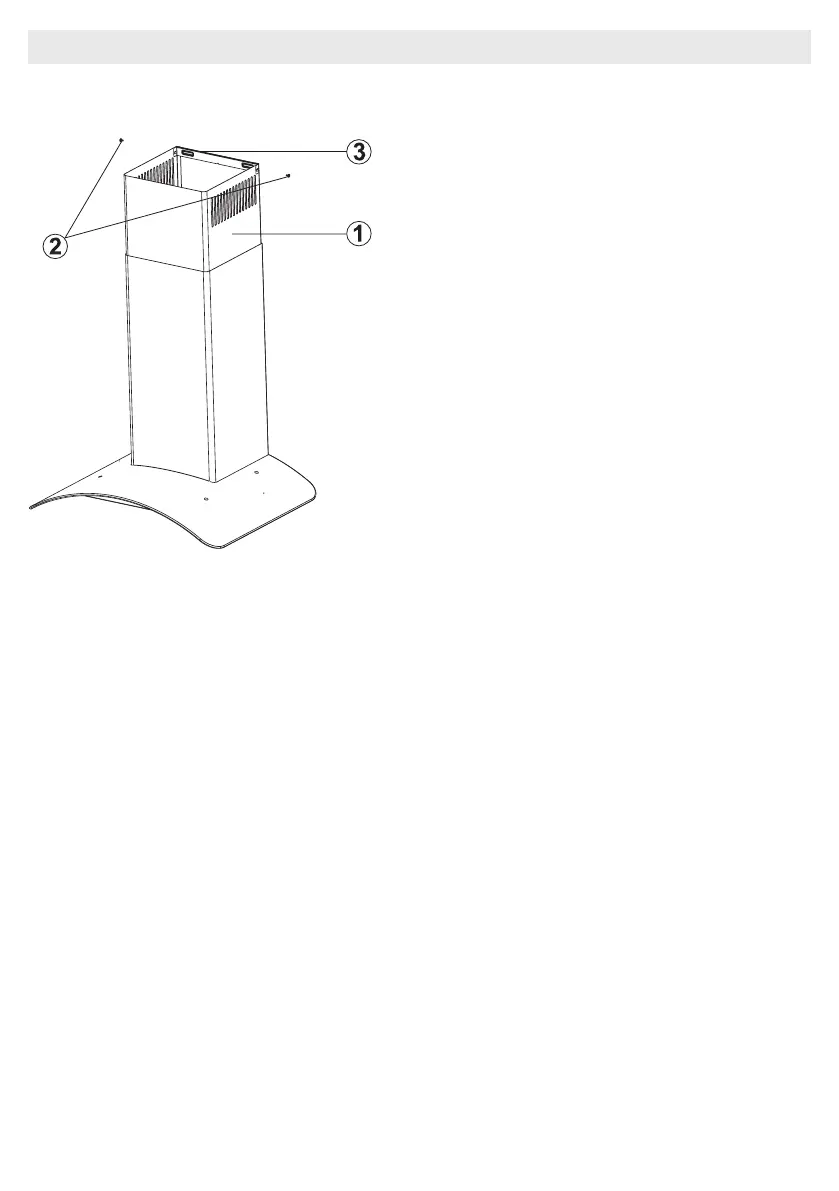

Slika 12: SKLAPANJE PLOČASTIH VENTILA-
TORA
1. Unutarnji ventilator
2. Zavrtnji ploče za povezivanje ventilatora
3. Ploča za povezivanje ventilatora
Unutarnji i vanjski pločasti metalni ventilatori se
ubacuju jedan u drugog.
Aspirator je postavljen u sredini, a zatim se
ploča za povezivanje ventilatora (3) je direktno
pričvršćuje za zid, pod poklopcem ili tačkama E
i F koje su označene posle izvršenog merenja.
(Strana 16 Slika 10)
Izbušite točke E i F sa Ø6mm bušilicom i ubac-
ite Ø6mm i plastične tiplove. Ubacite 3.9x22 za-
vrtnje ploče za povezivanje ventilatora (strana
16 slika 10)
Povlačenjem unutarnjeg ventilatora (1) zavrtn-
jem (2) nagore i lijevo, zavrnite ga na ploču za
povezivanje ventilatora (3) sa desne i lijeve
strane (strana 12).
