SKLAPANJE PROIZVODA
8 SKLAPANJE PROIZVODA
8.1 Dijagram montaže i komponente

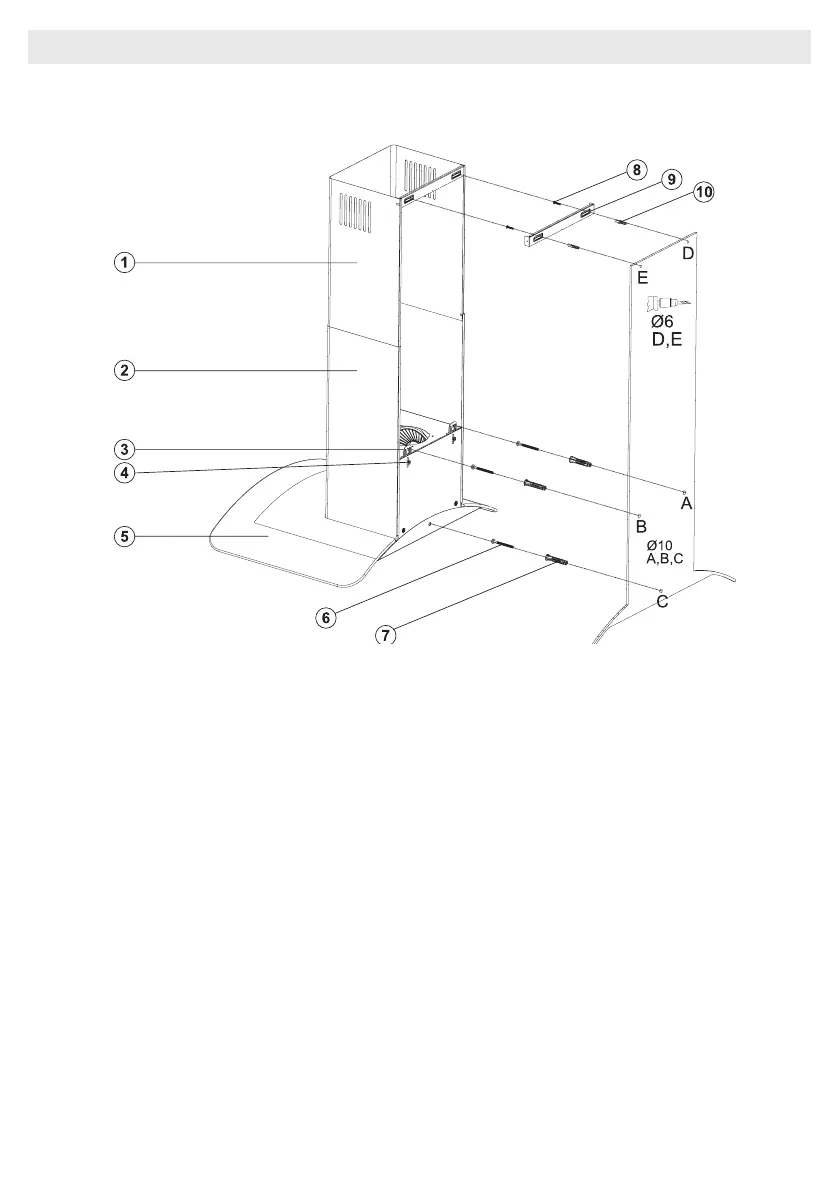

Slika 10: MONTAŽA SKLOPA I KOMPONENTE
1. Unutarnji ventilator
2. Vanjski ventilator
3. Ploča za kačenje proizvoda
4. Fiksirajući zavrtanj ploče za kačenje proiz-
voda
5. Staklo
6. 3x 5.5x60 zavrtanj za montiranje na zid
7. 3x Ø10mm plastični vijak
8. 2x 3.9x22 zavrtanj
9. Ploča za povezivanje ventilatora
10. 2x Ø6mm plastični vijak
■ Odvrćući zavrtanj ploče za kačenje proizvoda
(4) povucite ploče za kačenje (3) na gore i ksi-
rajte viseću ploču ponovnim zavrtanjem ksira-
jućeg zavrtnja. Slika 10
■ Sastavite aspirator uz pomoć šeme za skla-
panje. (Slika 8 / 7)
■ Pričvrstite šablon za sklapanje na zid, na
određenoj visini (vidi minimalna i maksimalna
odstojanja za radnu površinu u šablonu za skla-
panje). Probušite tačke A, B i C.(Slika 10)
■ Ubacite Ø10mm tiplove (7) u rupe izbušene
kao A, B, C i D, i zašrate zavrtnje na mestima A
+ B, tako da 5mm prostora ostaje između glave
vijka i zida. (Slika 10)
■ Okačite ga na zid pomoću ploče za kačenje
nape.
■ Zategnite A + B zavrtnje na zidu i potpuno
pričvrstite proizvod u tački C.
