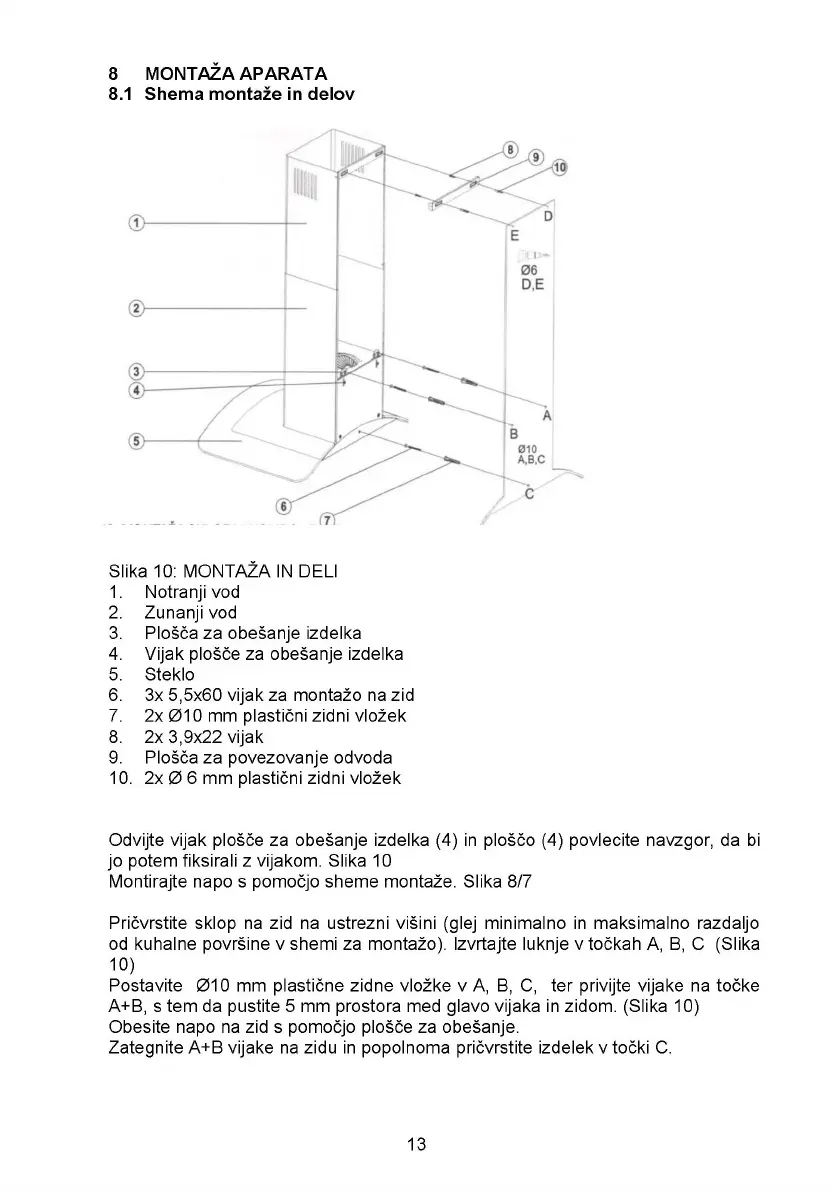

8 MONTAŽA APARATA
8.1 Shema montaže in delov
0 .
Slika 10: MONTAŽA IN DELI
1. Notranji vod
2. Zunanji vod
3. Plošča za obešanje izdelka
4. Vijak plošče za obešanje izdelka
5. Steklo
6. 3x 5,5x60 vijak za montažo na zid
7. 2x 010 mm plastični zidni vložek
8. 2x 3,9x22 vijak
9. Plošča za povezovanje odvoda
10. 2x 0 6 mm plastični zidni vložek
Odvijte vijak plošče za obešanje izdelka (4) in ploščo (4) povlecite navzgor, da bi
jo potem fiksirali z vijakom. Slika 10
Montirajte napo s pomočjo sheme montaže. Slika 8/7
Pričvrstite sklop na zid na ustrezni višini (glej minimalno in maksimalno razdaljo
od kuhalne površine v shemi za montažo). Izvrtajte luknje v točkah A, B, C (Slika
10)
Postavite 010 mm plastične zidne vložke v A, B, C, ter privijte vijake na točke
A+B, s tem da pustite 5 mm prostora med glavo vijaka in zidom. (Slika 10)
Obesite napo na zid s pomočjo plošče za obešanje.
Zategnite A+B vijake na zidu in popolnoma pričvrstite izdelek v točki C.
13
