11: MONTAGEM DOS VENTILADORES DE PLÁSTICO

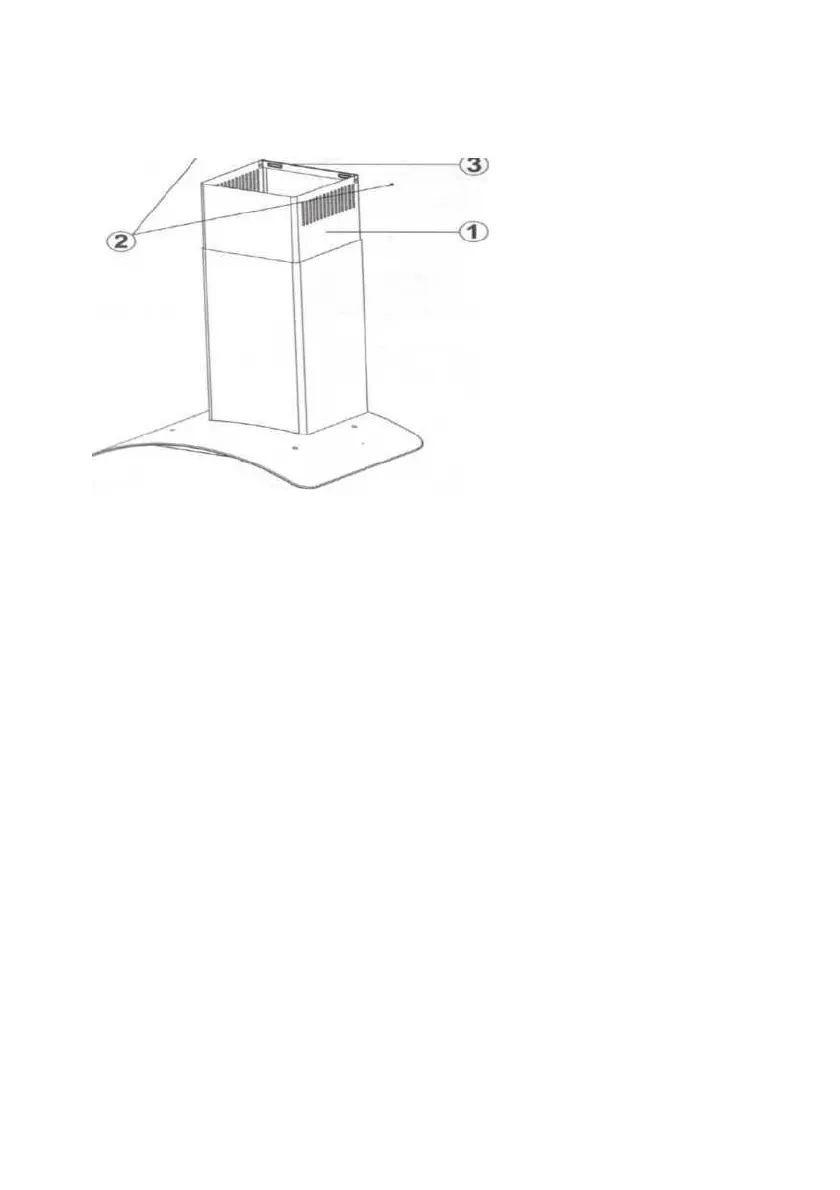

1. Ventilador interno
2. Parafusar placas para conectar o ventilador
3. Placa de ligação do ventilador
Os ventiladores internos e externos de ventiladores de placa metalicos são inseridos
um no outro.
O exaustor está posicionado no meio e, em seguida, a placa de conexão do
ventilador (3) está diretamente ligada à parede, sob a tampa ou os pontos E e F, que
são marcados após a medição realizada. (Página 16 Figura 10)
Broca os pontos E e F 6 mm de diâmetro e insira as âncoras de plástico. Insira a
placa de parafuso 3,9x22 para o conjunto do ventilador.
(Página 16 Figura 10)
Ao puxar o ventilador interno (1) com o parafuso (2) para cima e para a esquerda,
rodem-o na placa de montagem do ventilador nos lados direito e esquerdo (3).
(Figura 12)
