9 MONTAŽA PLOSCASTIH VODOV

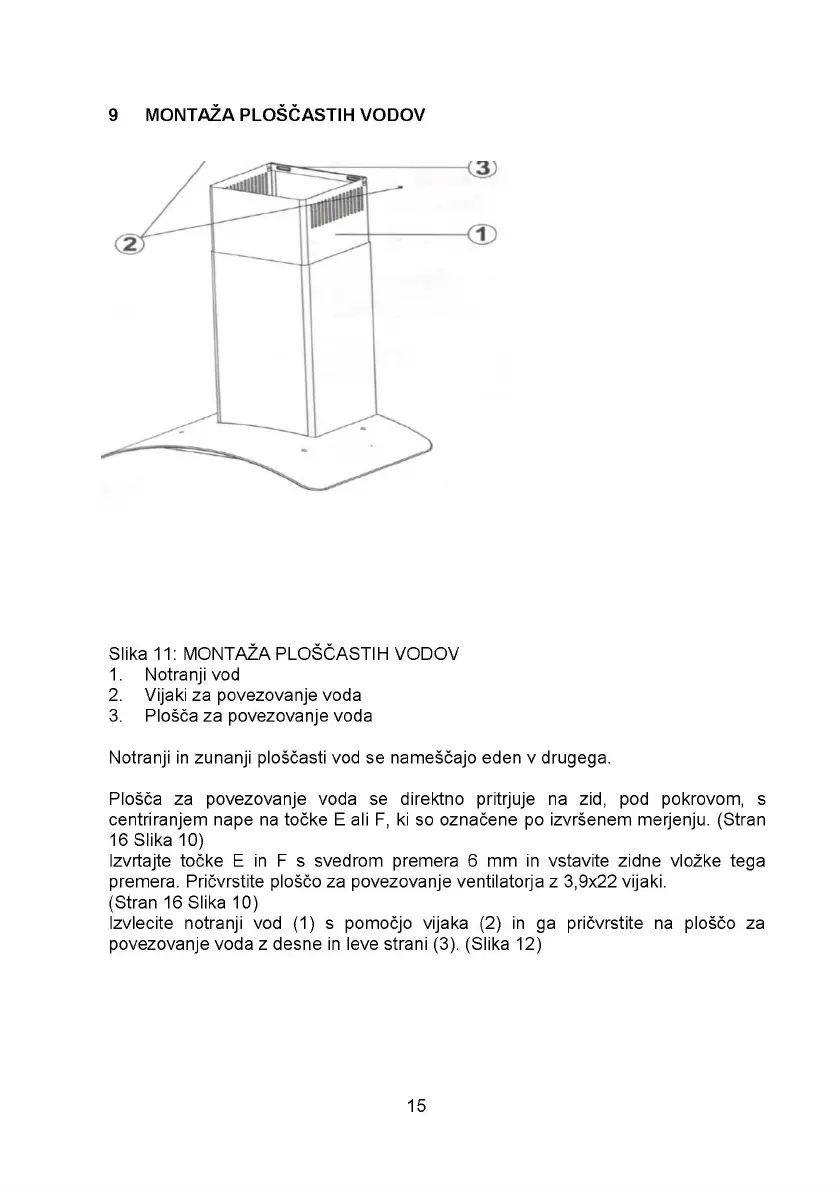

Slika 11: MONTAŽA PLOSCASTIH VODOV
1. Notranji vod
2. Vijaki za povezovanje voda
3. Plošča za povezovanje voda
Notranji in zunanji ploščasti vod se nameščajo eden v drugega.
Plošča za povezovanje voda se direktno pritrjuje na zid, pod pokrovom, s
centriranjem nape na točke E ali F, ki so označene po izvršenem merjenju. (Stran
16 Slika 10)
Izvrtajte točke E in F s svedrom premera 6 mm in vstavite zidne vložke tega
premera. Pričvrstite ploščo za povezovanje ventilatorja z 3,9x22 vijaki.
(Stran 16 Slika 10)
Izvlecite notranji vod (1) s pomočjo vijaka (2) in ga pričvrstite na ploščo za
povezovanje voda z desne in leve strani (3). (Slika 12)
