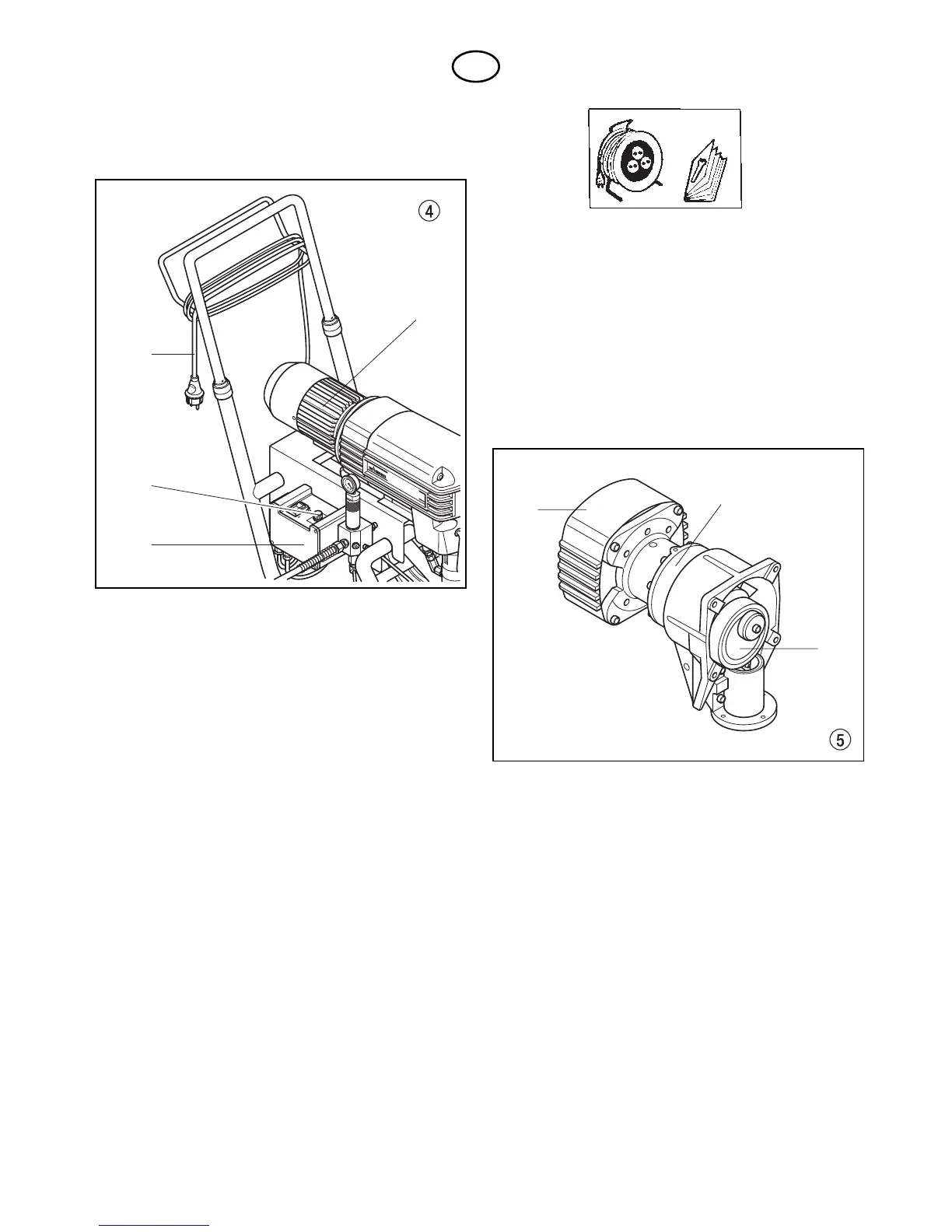

Eléments principaux de WAGNER EP 3000
1. Entraînement
1 Boîtier de commande
2 Bouton de réglage de la pression
3 Câble d'alimentation
4 Moteur électrique
Important: Lors de l'utilisation du matériel sur un chan-
tier, prévoir un fusible de 16 A à action retardée, en rai-
son de chutes de tension possibles.
Moteur électrique
Le moteur électrique est exempt d'entretien.
EP 3000 230 V ~, 50 Hz
Le matériel est équipé d'un moteur monophasé à induc-
tion avec condensateur de marche.
Interrupteur-protecteur du moteur
En cas de surcharge, le moteur s'arrête automatique-
ment et reste arrêté.
Réarmer l'interrupteur-protecteur après une attente de 2
à 3 minutes.
Câble d'alimentation
EP 3000 230 V~, 50 Hz
Longueur 6 m, section 3 x 2,5 mm
2
et désignation HO7 RN-F3G2,5.
EP 3000 400 V~, 50 Hz, V3~
Longueur 6 m, section 5 x 1,5 mm
2
et désignation HO7 RN-F5G1,5.
Attention: Il y a lieu d'utiliser obligatoirement un câble
de rallonge de la même exécution. Longueur du câble
jusqu'à 100 m, en fonction du produit mis en œuvre. Le
câble de rallonge doit être déroulé complètement. D'au-
tre part, il faut faire attention au parfait état des conne-
xions! Les chutes de tension rendent le démarrage du
moteur plus difficiles et diminuent le rendement du ma-
tériel.
2. Unité de transmission
5 Embrayage électromagnétique
6 Engrenage cycloidal
7 Excentrique
L'unité de transmission comprend l'embrayage électro-
magnétique (5) l'engrenage cycloidal (6) et l'excentrique
(7). L'embrayage est à rattrapage de jeu automatique et
l'unité complète est exempte d'entretien.
49
