WAGNER EP 3000 User Manual

EP3000
DRUCK/
Pressure
1
2

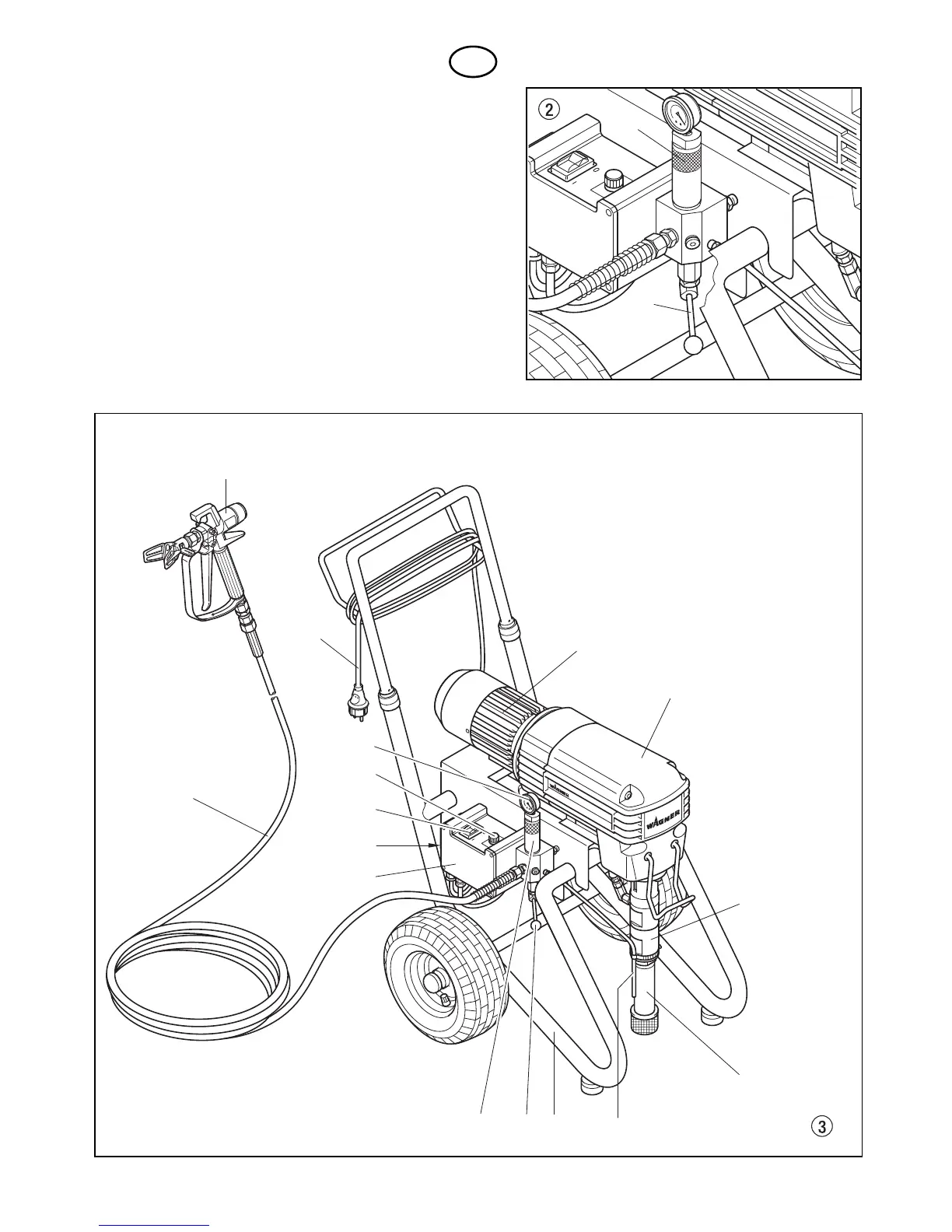

Erklärungsbild WAGNER EP 3000
Bei Arbeiten am Hochdruckfilter Gerät ausschalten
und Gerät vom Druck entlasten.
Achtung:
Wenn der Hochdruckfilter verstopft ist, niemals das
Filtergehäuse (Abb. 2, Pos. 1) unter Druck abschrauben,
sondern:
1. Gerät ausschalten.
2. Netzstecker aus Steckdose ziehen.
3. Spritzpistole entsichern und Abzugsbügel
betätigen.
4. Entlastungshahn öffnen (2) – Hebel umgelegt.
5. Filtergehäuse abschrauben.
6. Filterpatrone reinigen oder ersetzen.
4
EP3000
DRUCK/
Pressure
WAGNER
G15
1
3
4
5
679 8
16
10
13
12
2
15
11
14
1 Spritzpistole G 15
2 Elektromotor
3 Getriebeeinheit
4 Materialförderpumpe
5 Ansaugrohr mit Filter
6Rücklaufrohr
7 Wagen
8 Entlastungsventil
9 Hochdruckfilter
10 Schaltkasten
11 Motorschutzschalter
(400 V)
12 Motorschutzschalter
(230 V)
13 Druckregelknopf
14 Manometer
15 Netzkabel
16 Spezial Hochdruck-
schlauch 15 m
D
