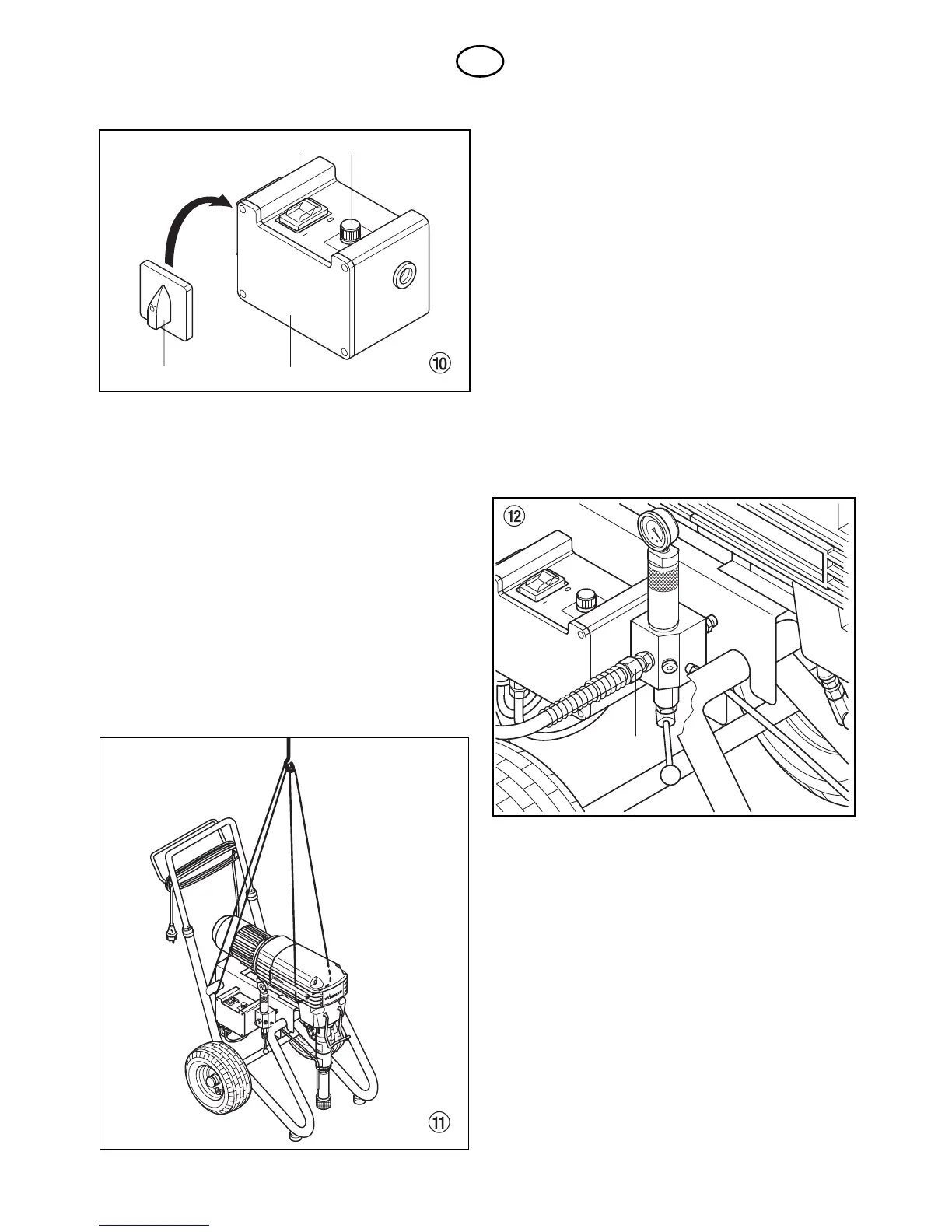

5. Druckregeleinheit
22 Schaltkasten mit elektronischer Druckregeleinheit
23 Druckregelknopf
EP 3000 230 V
24 Motorschutzschalter
EP 3000 400 V
25 Motorschutzschalter
Am Druckregelknopf ist der gewünschte Betriebsdruck
stufenlos einstellbar.
Nach rechts drehen bis zum Anschlag – maximaler
Betriebsdruck.
Nach links drehen bis zum Anschlag – minimaler
Betriebsdruck.
Krantransport
Zum Transport des Gerätes mit einem Kran sind Bänder
oder Seile (keine Drahtseile) zu verwenden.
7
0
1
DRUCK/
Pressure
2225
24 23
Inbetriebnahme
1. Vor Anschluß an das Stromnetz darauf achten, daß
die Netzspannung übereinstimmt mit der Angabe
auf dem Leistungsschild.
Der Anschluß muß über eine vorschriftsmäßig ge-
erdete Schutzkontakt-Steckdose erfolgen.
2. Spezial Hochdruckschlauch (Abb. 12, Pos. 1)
mit Gabelschlüssel an den Hochdruckfilter an-
schrauben.
Übergangsstutzen in den Hochdruckschlauch ein-
schrauben.
Spritzpistole mit ausgewählter Düse am Hochdruck-
schlauch anschrauben.
Beim Anziehen oder Lösen des Hochdruck-
schlauches (Abb. 12, Pos. 1) am Einschraub-
stutzen des Hochdruckfilters mit Gabelschlüssel
gegenhalten.
