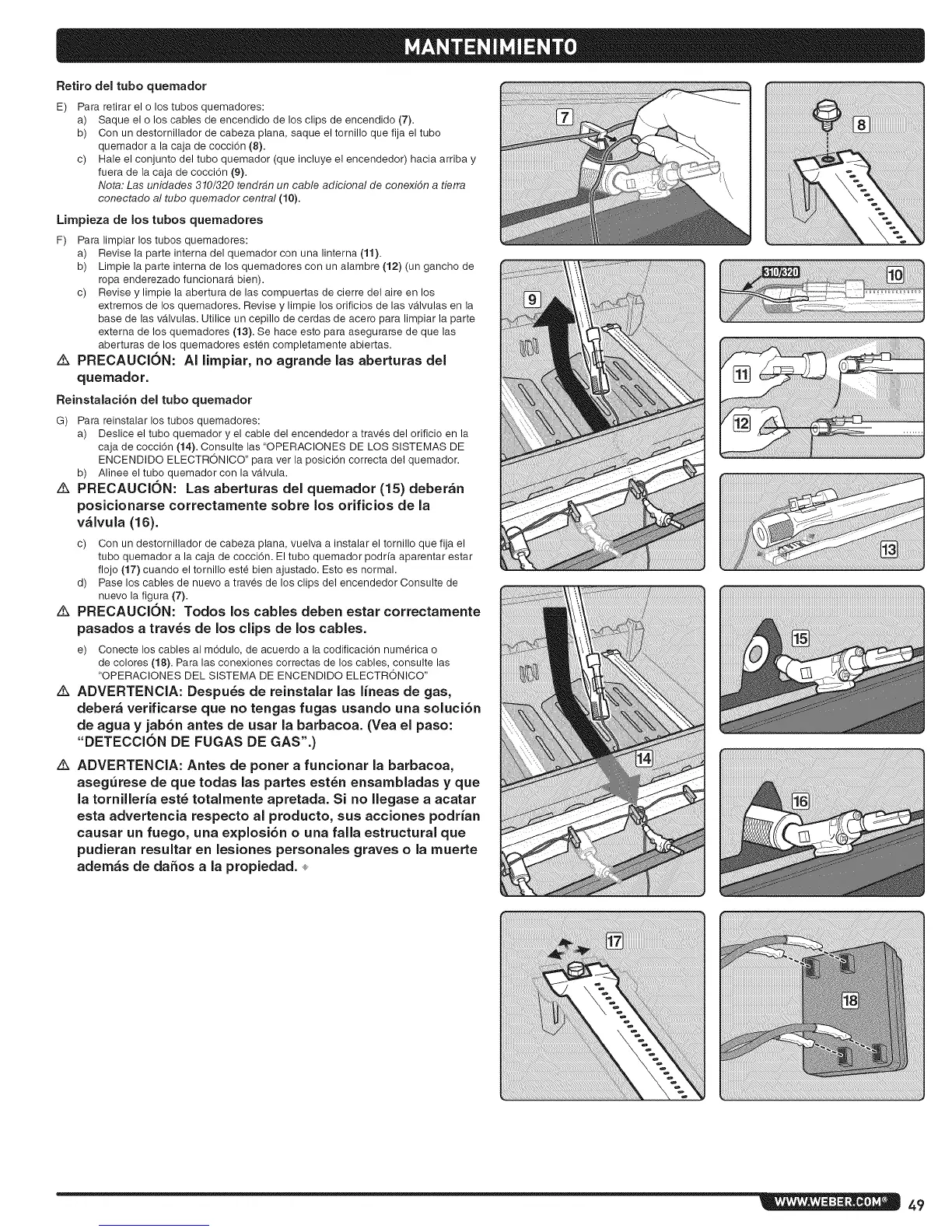

Retiro del tubo quemador
E) Para retirar el o lostubes quemaderes:
a) Saque el o los cables de encendido de los clips deencendido (7).
b) Con undestornillador de cabeza plana,saque el tornillo que fija el tubo
quemador a la caja de cocci6n (8).
c) Hale el conjunto del tubo quemador (que incluye el encendedor) hacia arriba y
fuera de la caja de cocci6n (9).
Nora:Las unidades 310/320 tendr#nun cable adicional de conexidn a tierra
conectado a! tubo quemador central (10).
Limpieza de los tubos quemadores
F) Para limpiar los tubos quemadores:
a) Revise la parte interna del quemador con una linterna (11).
b) Limpie la parte interna de los quemadores con un alambre (12) (un gancho de
ropa enderezadofuncionara bien).
c) Revise y limpie la abertura de las compuertas de cierre del aire en los
extremos de los quemadores.Revise y limpie los orificios de las valvulas en la
base de lasv#,lvulas.Utilice un cepillo de cerdas de acero para limpiar la parte
externa de losquemadores (13). Se haceesto paraasegurarse de que las
aberturas delos quemadores esten completamente abiertas.
z_ PRECAUCION: AI lirnpiar, no agrande las aberturas del
quemador.
Reinstalaci6n del tubo quemador
G) Para reinstalar los tubos quemadores:
a) Deslice el tubo quemador y el cable del encendedor a traves del orificio enla
caja de cocci6n (14). Consulte las "OPERACIONES DE LOS SISTEMAS DE
ENCENDIDO ELECTRONICO"para ver la posici6ncorrecta del quemador.
b) Alinee el tube quemador con la valvula.
Z_ PRECAUCION: Las aberturas del quemador (15) deber_n
posicionarse correctamente sobre los orificios de la
v_lvula (16).
c) Con un destornillador de cabeza plana,vuelva a instalar el tornillo que fija el
tube quemador a la caja de cocci6n. El tube quemador podria aparentar estar
flojo (17)cuando el tornillo este bien ajustado. Estoes normal.
d) Pase loscables de nuevo a traves de los clips del encendedor Consulte de
nuevo la figura (7).
z_ PRECAUCION: Todos los cables deben estar correctamente
pasados a trav_s de los clips de los cables.
e) Conecte los cables al m6dulo, de acuerdo a la codificaci6n numerica o
de colores (18). Para las conexiones correctas delos cables, consulte las
"OPERACIONESDEL SISTEMA DE ENCENDIDO ELECTRONICO"
z_ ADVERTENCIA: Despu_s de reinstMar las lineas de gas,
deber_ verificarse que no tengas fugas usando una soluci6n
de agua y jab6n antes de usar la barbacoa. (Yea el paso:
"DETECClON DE FUGAS DE GAS".)
ADVERTENClA: Antes de poner a funcionar la barbacoa,
aseg_rese de que todas las partes est_n ensambladas y que
la tornilleria est_ totalmente apretada. Si no Ilegase a acatar
esta advertencia respecto al producto, sus acciones podrian
causar un fuego, una explosi6n o una falla estructurM que
pudieran resultar en lesiones personales graves o la muerte
adem_s de daSos a la propiedad. ÷
,_i__i__i__i_i!__I_I_I_!i_!_i:_:_!;_i_!!_iiiiiiiiiii
......._i_ii_i_!i_iii!ii!ii!_i;!_!i_i_i_i_i_ii!!iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_i_!!!!
_=, ?!;i;i!!_;iiiiiiiiiiiiiiiii;i;;iiiiii
49
