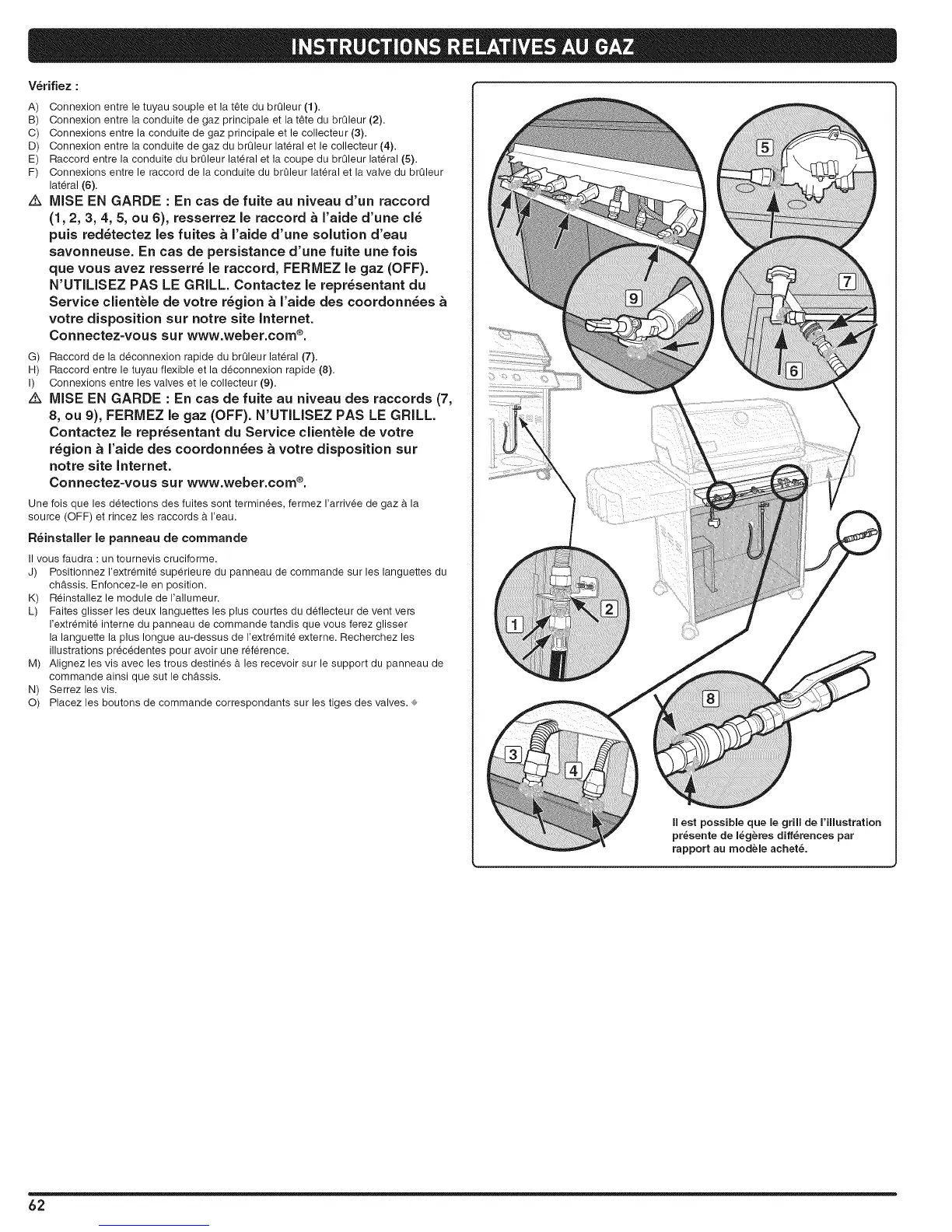

V_rifiez :
A) Connexion entre le tuyau souple et la tete du brOleur (1).
B) Connexion entre la conduite de gaz principale et la tete du brOleur (2).
C) Connexions entre la conduite de gaz principale et le collecteur (3).
D) Connexion entre la conduite de gaz du brOleur lateral et le collecteur (4).
E) Raccord entre la conduite du brOleur lateral et la coupe du brOleur lateral (5).
F) Connexions entre le raccord de la conduite du br01eur lateral et la valve du brOleur
lateral (6).
Z_ MISE EN GARDE : En cas de fuite au niveau d'un raccord
(1,2, 3, 4, 5, ou 6), resserrez le raccord a I'aide d'une cl_
puis red_tectez les fuites a I'aide d'une solution d'eau
savonneuse. En cas de persistance d'une fuite une fois
que vous avez resserr_ le raccord, FERMEZ le gaz (OFF).
N'UTILISEZ PAS LE GRILL. Contactez le repr6sentant du
Service clientele de votre r_gion a I'aide des coordonn_es
votre disposition sur notre site Internet.
Connectez=vous sur www.weber.com ®.
G) Raccord de la deconnexion rapide du brOleur lateral (7).
H) Raccord entre le tuyau flexible et la deconnexion rapide (8).
I) Connexions entre les valves et le collecteur (9).
z_ MISE EN GARDE : En cas de fuite au niveau des raccords (7,
8, ou 9), FERIVIEZ le gaz (OFF). N'UTILiSEZ PAS LE GRILL.
Contactez le repr_sentant du Service clientele de votre
r6gion a I'aide des coordonn_es _ votre disposition sur
notre site Internet.
Connectez=vous sur www.weber.com ®.
une lois que les detections des fuites sont terminees, fermez I'arrivee de gaz & la
source (OFF) et rincez les raccords b. I'eau.
R_installer le panneau de commande
II vous faudra : un tournevis cruciforme.
J) Positionnez I'extremite superieure du panneau de commande sur les languettes du
ch&ssis. Enfoncez-le en position.
K) Reinstallez le module de I'allumeur.
L) Faites glisser les deux languettes les plus courtes du deflecteur de vent vers
I'extremite interne du panneau de commande tandis que vous ferez glisser
la languette la plus Iongue au-dessus de I'extremite externe. Recherchez les
illustrations precedentes pour avoir une reference.
M) Alignez les vis avec les trous destines b. les recevoir sur le support du panneau de
commande ainsi que sut le ch_tssis.
N) Serrez les vis.
O) Placez les boutons de commande correspondants sur les tiges des valves. ®
II est possible que le grill de rillustration
pr_sente de I_g_res differences par
rapport au modele achet&
62
