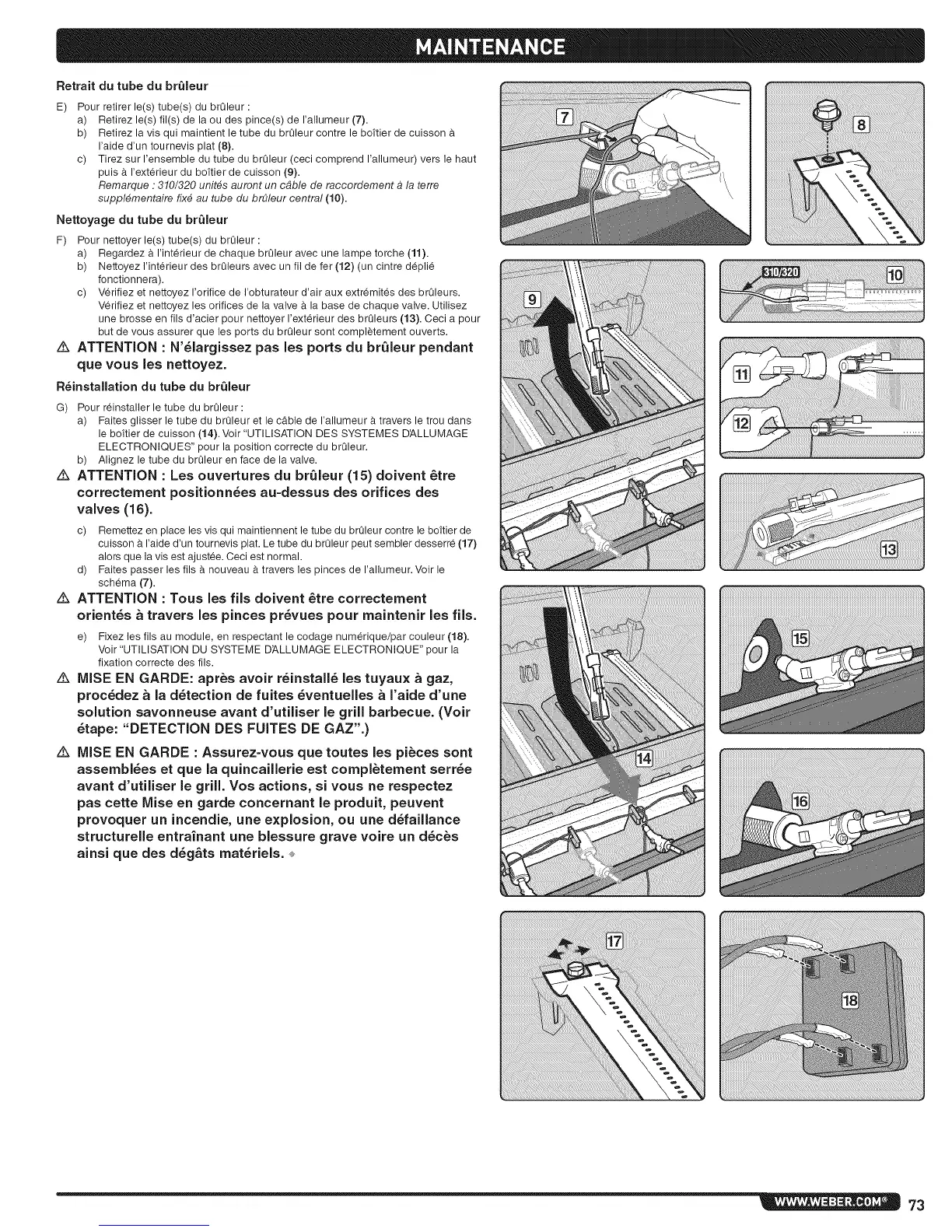

Retrait du tube du br_leur
E) Pour retirer le(s) tube(s) du brQleur :
a) Retirez le(s) ill(s) de la ou des pince(s) de I'allumeur (7).
b) Retirez la vis qui maintient le tube du brQleur centre le boftier de cuisson
I'aide d'un tournevis plat (8).
c) Tirez sur I'ensemble du tube du brQleur (ceci comprend I'allumeur) vers le haut
puis _. I'exterieur du bottler de cuisson (9).
Remarque : 310/320 unit6s auront un c#ble de raccordement a la terre
supplementaire fixe au tube du brQleur central (10).
Nettoyage du tube du br_leur
F) Pour nettoyer le(s) tube(s) du brOleur :
a) Regardez a I'interieur de chaque brQleur avec une lampe torche (11).
b) Nettoyez I'interieur des brOleurs avec un fil de fer (12) (un cintre deplie
fonctionnera).
c) Verifiez et nettoyez I'orifice de I'obturateur d'air aux extremites des brOleurs.
Verifiez et nettoyez les orifices de la valve a la base de chaque valve. Utilisez
une brosse en ills d'acier pour nettoyer I'exterieur des brOleurs (13). Ceci a pour
but de vous assurer que les ports du brOleur sont completement ouverts.
ATTENTION : N'_largissez pas les ports du br_leur pendant
que vous les nettoyez.
R_installation du tube du br_leur
G) Pour reinstaller le tube du brQleur :
a) Faites glisser le tube du brQleur et le c_ble de I'allumeur b.travers le trou dans
le boitier de cuisson (14). Voir "UTILISATION DES SYSTEMES DALLUMAGE
ELECTRONIQUES" pour la position correcte du brQleur.
b) Alignez le tube du brQleur en face de la valve.
z_ ATTENTION : Les ouvertures du br_leur (15) doivent _tre
correctement positionn_es au-dessus des orifices des
valves (16).
c) Remettez en place les vis qui maintiennent le tube du brQleur contre le bottler de
cuisson b.I'aide d'un tournevis plat. Le tube du brQleur peut sembler desserre (17)
alors que la vis est ajustee. Ceci est normal.
d) Faites passer les ills a nouveau b.travers les pinces de I'allumeur. Voir le
schema (7).
z_ ATTENTION : Tous les fils doivent _tre correcternent
orient,s a travers les pinces pr_vues pour maintenir les fils.
e) Fixez les ills au module, en respectant le codage numerique/par couleur (18).
Voir "UTILISATION DU SYSTEME DALLUMAGE ELECTRONIQUE" pour la
fixation correcte des ills.
MISE EN GARDE: apr_s avoir r_install_ les tuyaux & gaz,
proc_dez a la d_tection de fuites _ventuelles a I'aide d'une
solution savonneuse avant d'utiliser le grill barbecue. (Voir
_tape: "DETECTION DES FUITES DE GAZ".)
MISE EN GARDE : Assurez-vous que toutes les pi_ces sont
assemblies et que la quincaillerie est compl_tement serr_e
avant d'utiliser le grill. Vos actions, si vous ne respectez
pas cette Mise en garde concernant le produit, peuvent
provoquer un incendie, une explosion, ou une d_faillance
structurelle entrainant une blessure grave voire un d_c_s
ainsi que des d_g&ts materiels.
iiiiiiiiiiiiii;ii%i!_i!_i!_i!_i!_i!_i!_i!_iiiiiii_ii_!i!!i!_i_ii..... ' _;_;_'i_{_{_{_{_'"'{_iiiiiiiiiii':_;i{!_i
iiiiiiiiiiiiiiiiiiiiiiiiiiii: ' iiii% ,iiii'i i'i'i'i'i'i'i'i'i'i'i'i'i'iiiiiiii ,
73
