GUÍA DE INSTALACIÓN
TC DE FALTA A TIERRA – SSW7000
I. DESCRIPCIÓN
El TC de falta a tierra es utilizado para la realización de la medición de la corriente de falta
a tierra del circuito trifásico de alimentación del motor.
La protección de falta a tierra, a partir de la medición de corriente, se basa en el principio
de que la corriente de falta a tierra debe ser cercana a 0 (cero) si los cables de conexión al
motor y el motor están con sus aislaciones perfectas.El nivel de actuación de la protección
de falta a tierra debe ser ajustado de acuerdo con la instalación eléctrica utilizada. La
activación y ajuste de la función de protección de falta a tierra a partir de la medición de
corriente son realizados a partir de la programación de los parámetros P0825, P0826 y
P0828 de la SSW7000. Consulte el manual de programación del producto para obtener
detalles sobre la programación de estos parámetros.

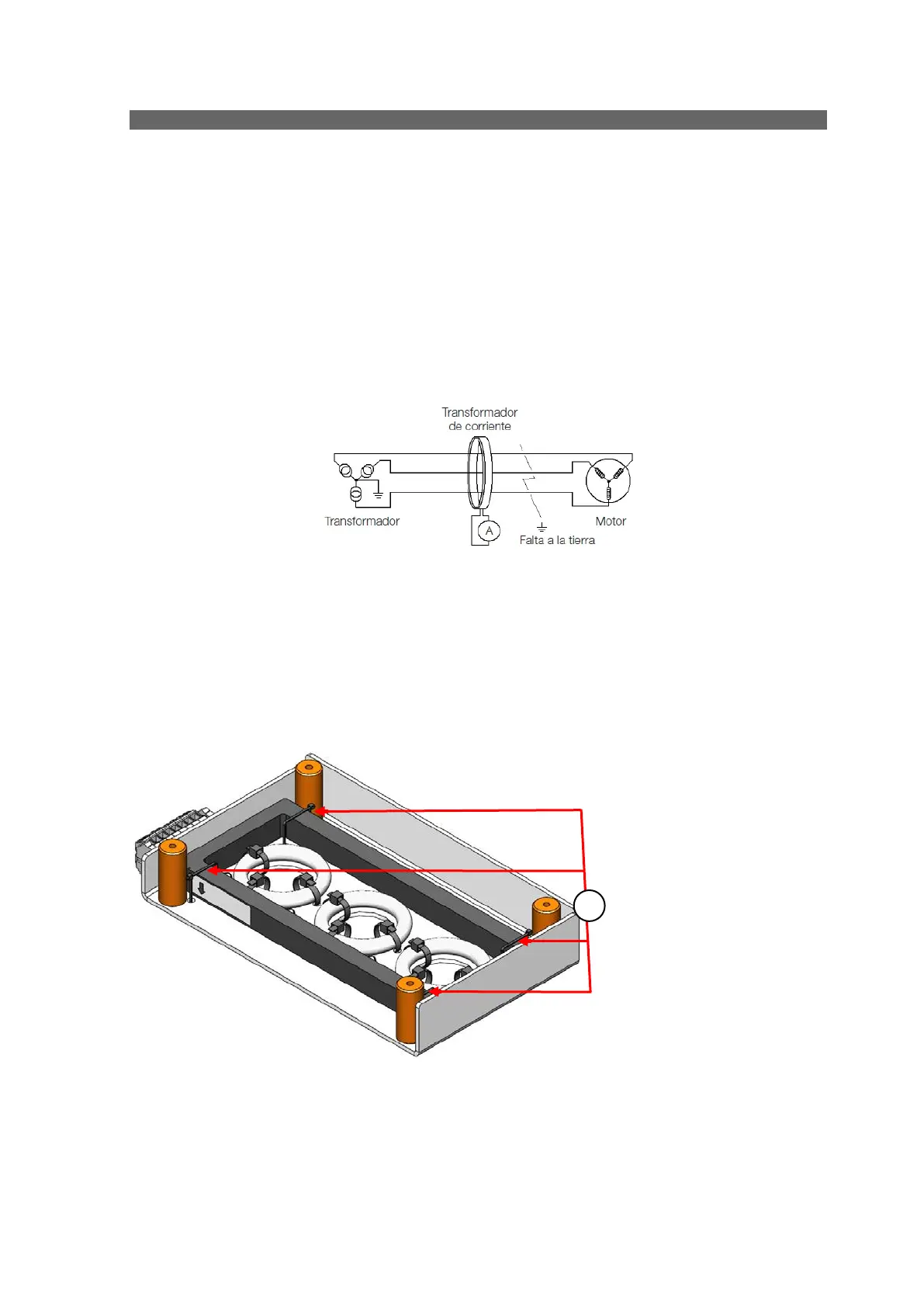

Figura 1 – Protección de falta a tierra por medición de corriente de fuga.
II. INSTALACIÓN
El TC de falta a tierra es instalado en la misma base aislante en la cual son fijados los TCs
para medición de las corrientes en las fases del motor, sin embargo, en la parte posterior
del soporte, conforme es indicado en las figuras 1 y 2. En esta base son facilitados
agujeros para la fijación del TC de falta a tierra utilizándose abrazaderas plásticas,
conforme es mostrado en la figura 2.
Figura 2: Instalación del TC de falta a tierra.
1
1. Abrazader as para
fijación del TC.
5
