Detalle:
1 - Agujeros para la fijación del TC de falta de tierra (opcional).
2 - Verde: Agujeros para la fijación del
aisladores.

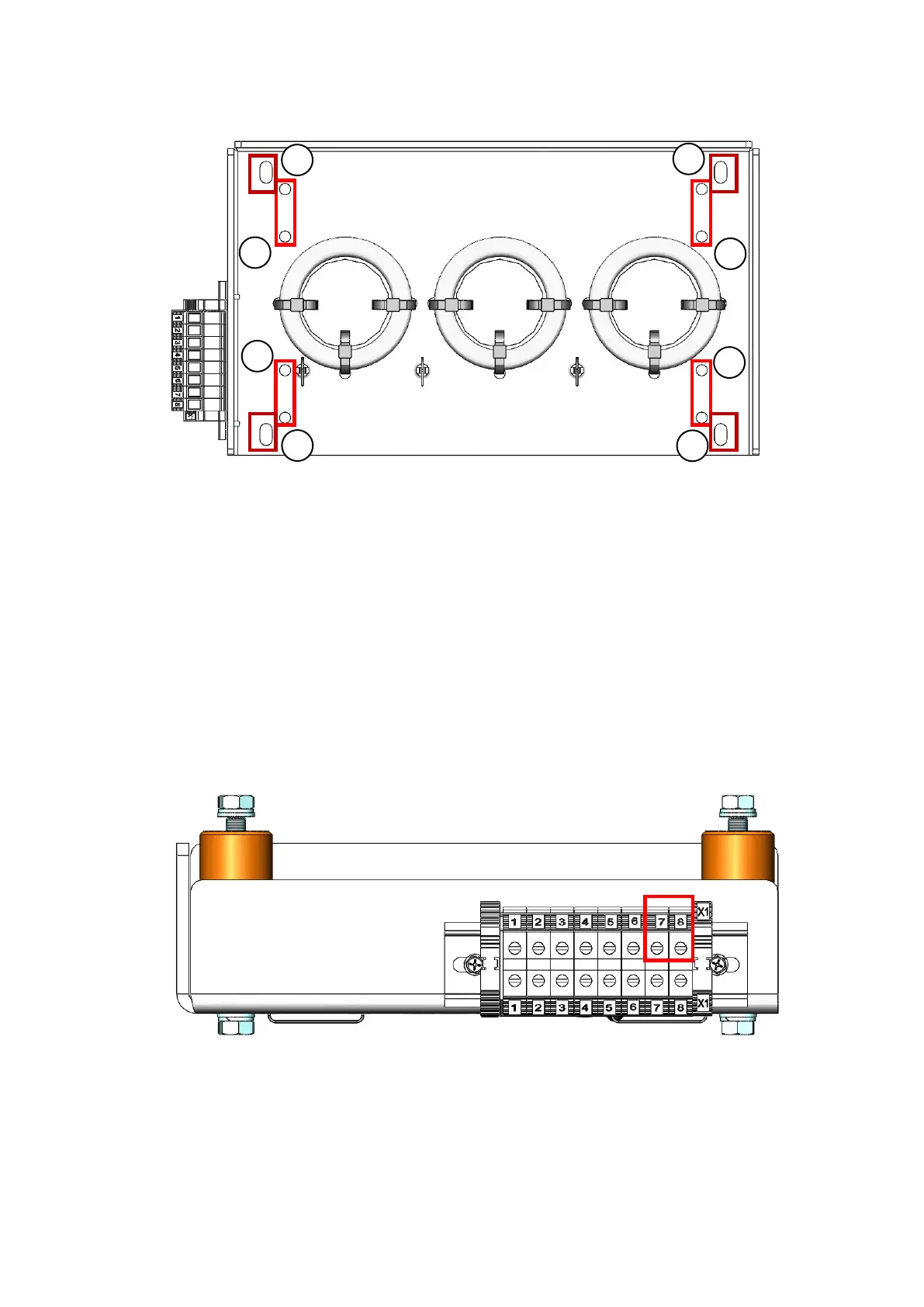

Figura 3: Base de los TCs con la indicación de los agujeros de fijación y pasaje de cables.
III. CONEXIÓN ELÉCTRICA
Los terminales del TC de falta a tierra deben ser conectados a los terminales 7 y 8 del
conector instalado en la base del TC, conforme es indicado en la figura 3. La conexión a la
tarjeta de control de media tensión - CSMx es realizada en los terminales 31 y 32 del
conector XC4, conforme es presentado en la figura 4.
Figura 4: Terminales (7 y 8) para conexión de los cables del TC de falta a tierra.
2
2
2
2
1
1
1
1
6
