Legenda:
1 - Furos para fixação do TC de falta à terra (opcional).
2 - Furos para fixação dos isoladores.

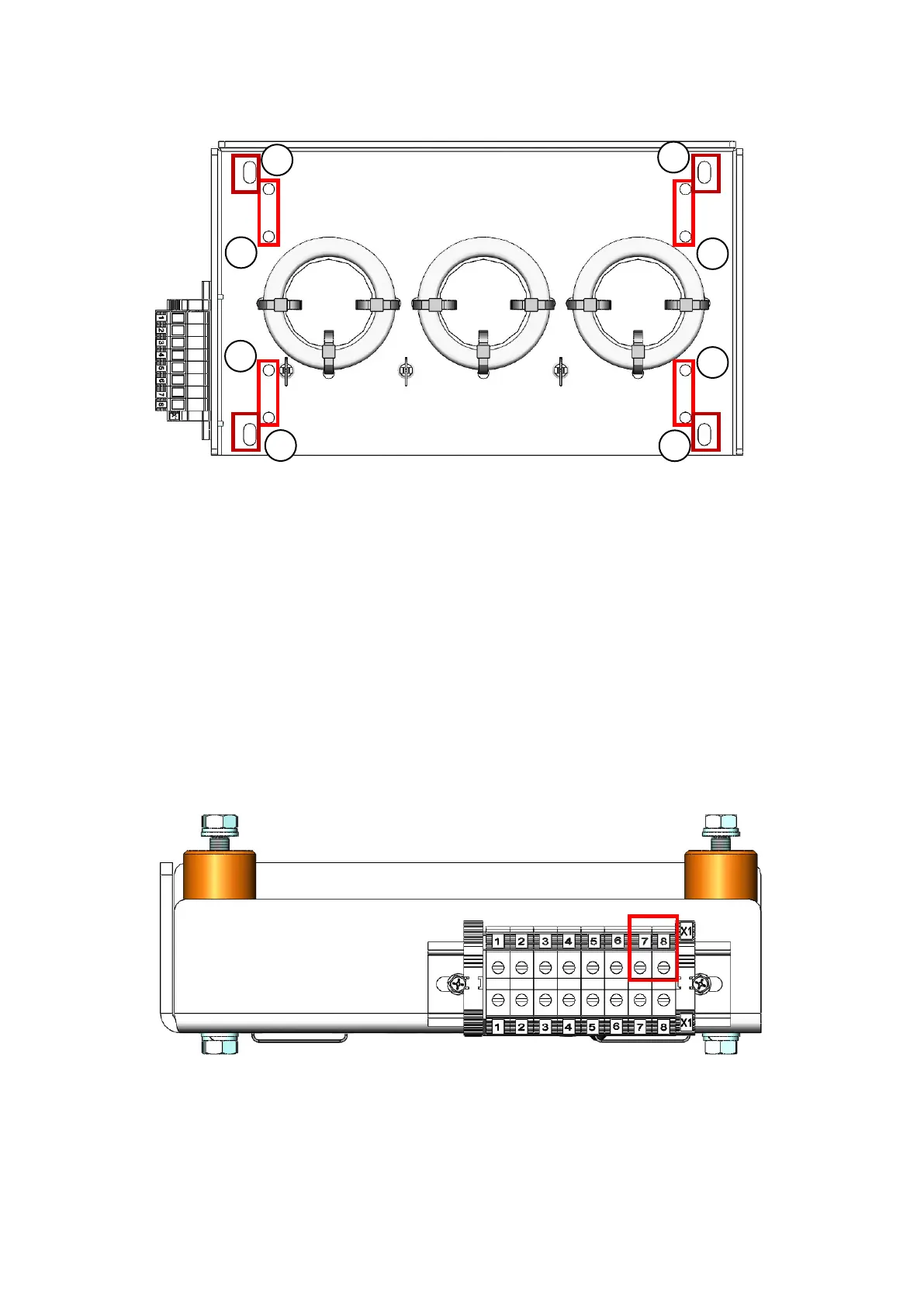

Figura 3: Base dos TCs com a indicação dos furos de fixação do TC de falta á terra.
II. CONEXÃO ELÉTRICA
Os terminais do TC de falta a terra devem ser conectados aos terminais 7 e 8 do
conector instalado na base do TC, conforme indicado na figura 3. A conexão ao cartão
de controle de média tensão - CSMx é realizada nos terminais 31 e 32 do conector
XC4, conforme apresentado na figura 4.
Figura 4: Terminais (7 e 8) para conexão dos cabos do TC de falta à terra.
2
2
2
2
1
1
1
1
9
