GUÍA DE INSTALAÇÃO
TC DE FALTA À TERRA – SSW7000
V. DESCRIÇÃO
O TC de falta à terra é utilizado para a realização da medição da corrente de falta à
terra do circuito trifásico de alimentação do motor. A proteção de falta à terra a partir
da medição de corrente baseia-se no princípio de que a corrente de falta a terra deve
ser próxima de 0 (zero) se os cabos de conexão ao motor e o motor estiverem com
suas isolações perfeitas.
O nível de atuação da proteção de falta à terra deve ser ajustado de acordo com a
instalação elétrica utilizada. A ativação e ajuste da função de proteção de falta à terra
a partir da medição de corrente são realizados a partir da programação dos
parâmetros P0825, P0826 e P0828 da SSW7000. Consulte o manual de programação
do produto para obter detalhes sobre a programação destes parâmetros.

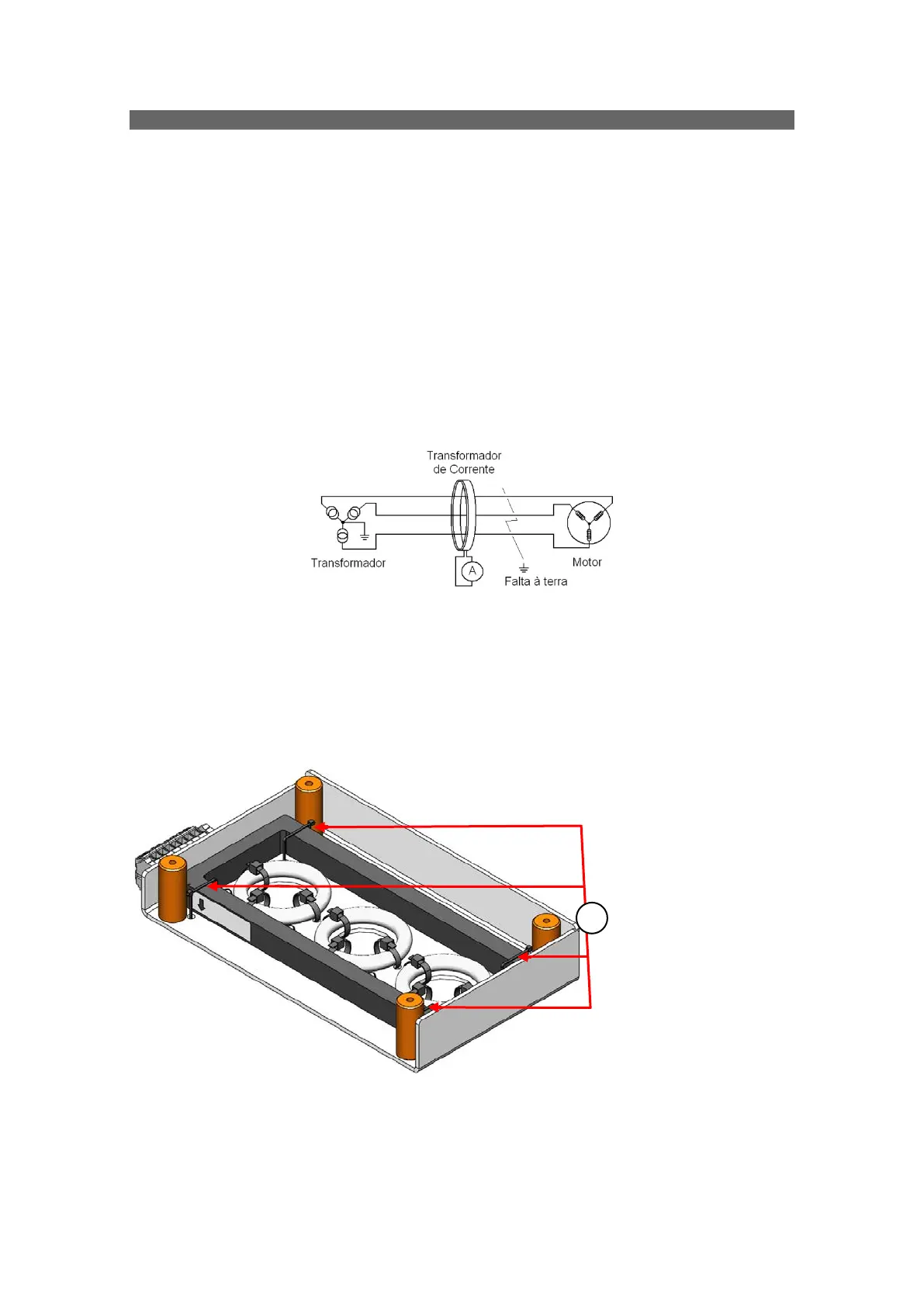

Figura 1 – Proteção de falta à terra por medição de corrente de fuga.
I. INSTALAÇÃO
O TC de falta à terra é instalado na mesma base isolante na qual são fixados os TCs
para medição das correntes nas fases do motor, porém, na parte posterior do suporte,
conforme indicado nas figuras 1 e 2. Nesta base são disponibilizados furos para a
fixação do TC de falta a terra utilizando-se abraçadeiras plásticas, conforme mostrado
na figura 2.
Figura 2: Instalação do TC de falta a terra.
1
1. Abraçadeiras para
fixação do TC.
