6

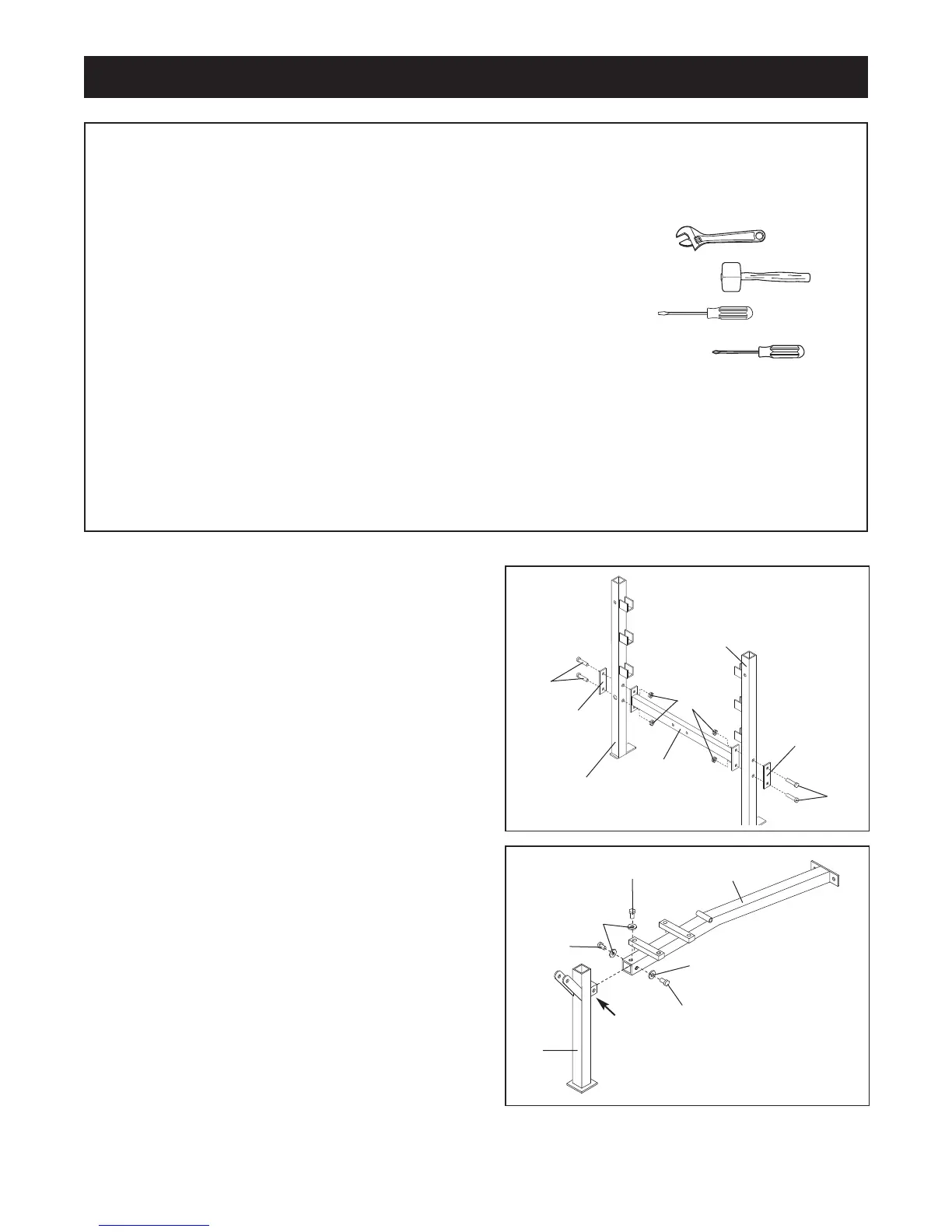

1. Avant de commencer l'assemblage, assurez-vous
d'avoir lu attentivement les instructions ci-des-
sus.
Fixez la Barre Transversale (3) au Montant Droit (1) à
l’aide de deux Boulons de M10 x 70mm (26), d’une
Plaque de Support (40), et de deux Écrous de
Blocage en Nylon de M10 (21).
Ne serrez pas enco-
re les Écrous de Blocage en Nylon. Le Montant
(1) doit être orienté tel qu'indiqué sur le schéma.
Fixez la Barre Transversale (3) au Montant Gauche
(16) en procédant de la même façon.
2. Fixez la Patte Avant (8) au Cadre (2) à l’aide de trois
Vis de M8 x 16mm (23) et de trois Rondelles de M8
(20).
Ne serrez pas encore les Vis.
1
2
Avant de commencer l’assemblage, veuillez lire
attentivement les renseignements et les instruc-
tions qui suivent:
•
L’assemblage requiert deux personnes.
• Disposez toutes les pièces du banc d’exercices
sur une aire dégagée de tout encombrement et
retirez tous les papiers d’emballage. Ne jetez pas
les papiers d’emballage avant de finir
l’assemblage.
• Serrez toutes les pièces lorsque vous les assem-
blez, à moins qu’il ne vous soit précisé autrement.
• Pour l’identification des petites pièces utilisées
lors de l’assemblage, utilisez le TABLEAU
D’IDENTIFICATION DES PIÈCES à la page 5.
• Lorsque vous assemblez le banc d’exercices
assurez-vous que toutes les pièces soient orien-
tées comme indiqué sur les schémas.
Les outils suivants (non-inclus) sont néces-
saires à l’assemblage:
• Deux (2) clés à molette
• Un (1) maillet en caoutchouc
• Un (1) tournevis plat
• Un (1) tournevis cruciforme
• Un lubrifiant quelconque tel que graisse ou
vaseline et de l’eau savonneuse vous sera
aussi nécessaire.
L’assemblage sera plus facile si vous avez les outils
suivants: Un jeu de douilles, des clés plates ou poly-
gonales ou à cliquet.
Assemblage
16
26
21
1
3
26
40
40
23
20
2
A
8
23
23
20
