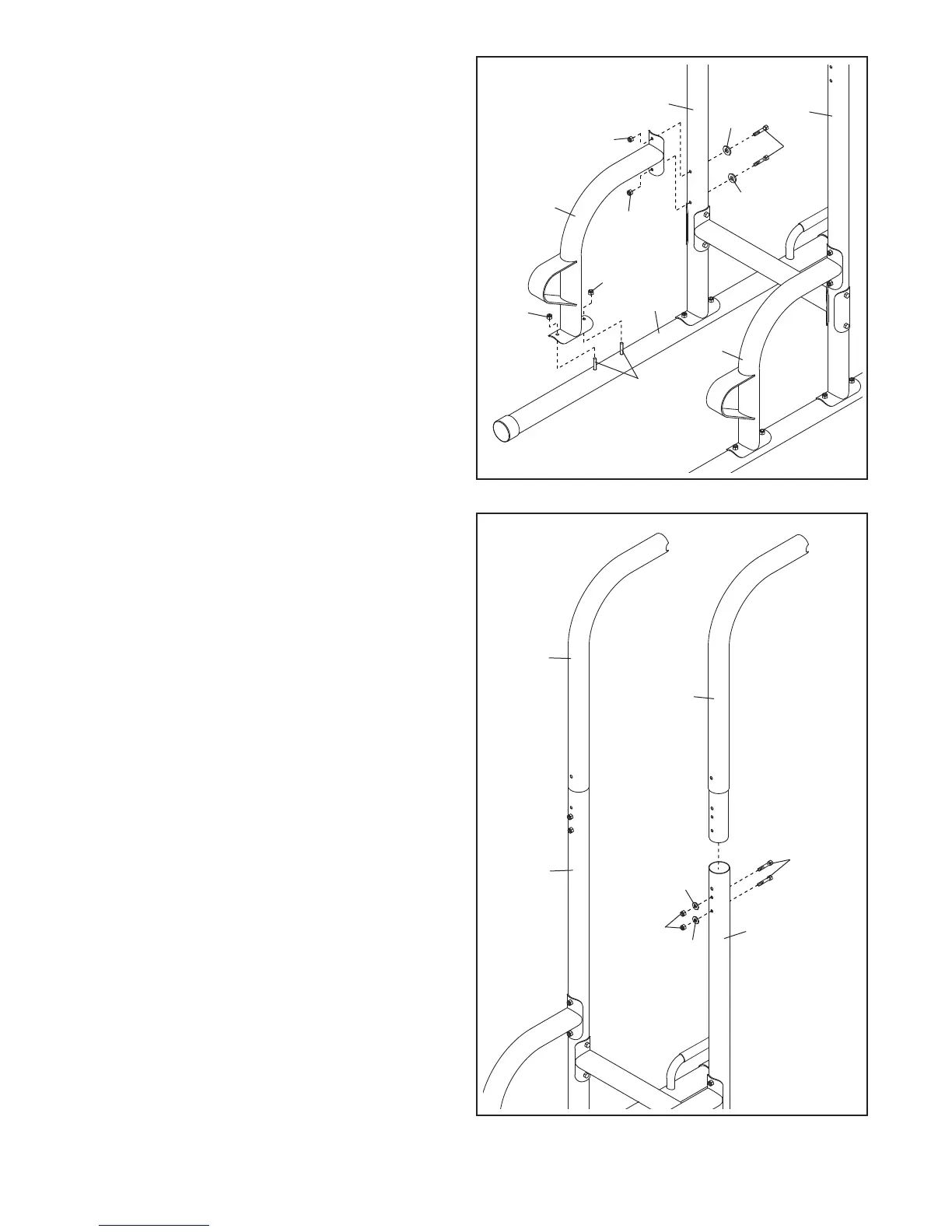

5. Oriente uno de los Montantes Verticales
(3) como se muestra, y fíjelo a la Base del
Montante Vertical (2) izquierdo con dos Pernos
M8 x 68mm (24), dos Arandelas M8 (23) y dos
Contratuercas M8 (22). Nota: Los pernos
deben conectarse al conjunto de orificios
más bajo del Montante Vertical y de la Base
del Montante Vertical. Asegúrese de que las
cabezas de los pernos queden en los orifi-
cios hexagonales de la Base del Montante
Vertical. No apriete las Contratuercas
todavía.
Conecte el otro Montante Vertical (3) a la otra
Base del Montante Vertical (2) de la misma
manera.
3
3
2
5
2
22
23
23
24
4. Fije un Soporte (4) a uno de los Estabilizadores
(1) con los dos Pernos de Porte M8 x 68mm
(20) indicados y dos Contratuercas M8 (22);
no apriete las contratuercas completamente
todavía.
Luego fije el Soporte (4) a la Base del Montante
Vertical (2) con dos Pernos M8 x 75mm (17),
dos Arandelas M8 (23) y dos Contratuercas M8
(22); no apriete las Contratuercas todavía.
Coloque el otro Soporte (4) al otro
Estabilizador (no se muestra) y a la otra
Base del Montante Vertical (2) de la misma
manera.
4
1
22
22
20
17
23
23
22
22
2
4
2
4
