6
Avant de commencer l’assemblage, veuillez lire
attentivement les instructions suivantes :
• L’assemblage requiert deux personnes
•
Pour l’identification des petites pièces,
utilisez le TABLEAU D’IDENTIFICATION DES
PIÈCES à la page 5.
• Serrez toutes les pièces lorsque vous les assem-
blez, à moins qu’il ne vous soit précisé
autrement.
•
Lorsque vous assemblez le banc de musculation,
assurez-vous que toutes les pièces sont orien-
tées comme sur les schémas.
• Disposez toutes les pièces sur une aire dégagée
et retirez tous les emballages ; ne jetez pas les
e
mballages avant d’avoir complété l’assemblage.
Les sachets de graisse et la clé hexagonale
incluses seront nécessaires à l’assemblage
ainsi que les outils suivants (non-inclus) :
• deux clés à molette
• un maillet en caoutchouc
• un tournevis plat
• un tournevis cruciforme
L’assemblage sera plus facile si vous avez les out-
ils suivants : un jeu de douilles, des clés plates ou
polygonales ou à cliquet.
F
acilitez-vous l’assemblage
Ce manuel est conçu pour que n’importe qui
puisse assembler le banc de musculation avec
succès. La plupart des gens trouvent qu’en
planifiant assez de temps, l’assemblage se fait
sans difficulté.

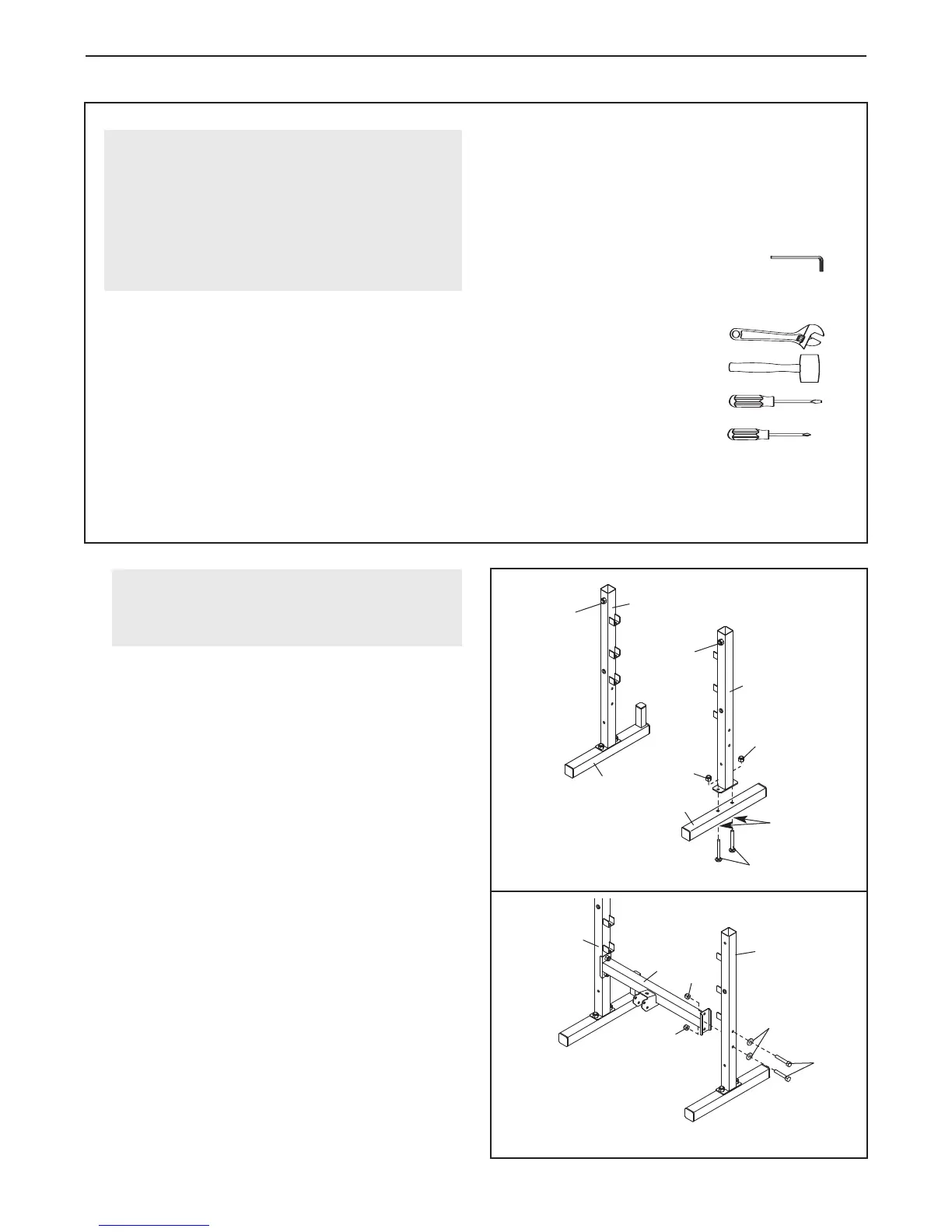

ASSEMBLAGE
1.
Disposez la Base Gauche (4) de manière à ce
que les trous en retrait soient orientés vers le
bas. Fixez le Montant Gauche (6) à la Base
Gauche à l’aide de deux Boulons de Carrosserie
de M10 x 63mm (68) et de deux Écrous de
Verrouillage en Nylon Noirs de M10 (66). Ne ser-
rez pas encore les Écrous de Verrouillage en
Nylon.
Attachez le Montant Droit (7) sur la Base Droite
(5) de la même manière.
2. Fixez la Barre Transversale (12) au Montant
Gauche (6) à l’aide de deux Boulons de M10 x
65mm (55), deux Rondelles Noires de M10 (64)
et de deux Écrous de Verrouillage en Nylon Noir
de M10 (66). Ne serrez pas encore les Écrous
de Verrouillage en Nylon.
Attachez la Barre Transversale (12) au
Montant Droit (7) de la même manière.
Référez-vous aux étapes 1 et 2. Serrez les
Écrous de V
errouillage en Nylon Noir de M10
(66).
2
1
12
7
66
66
64
55
6
6
7
5
Écrou
68
Trous
en
Retrait
4
Écrou
66
66
Avant de commencer l’assemblage,
assurez-vous d’avoir lu et compris toutes
les instructions ci-dessus.
