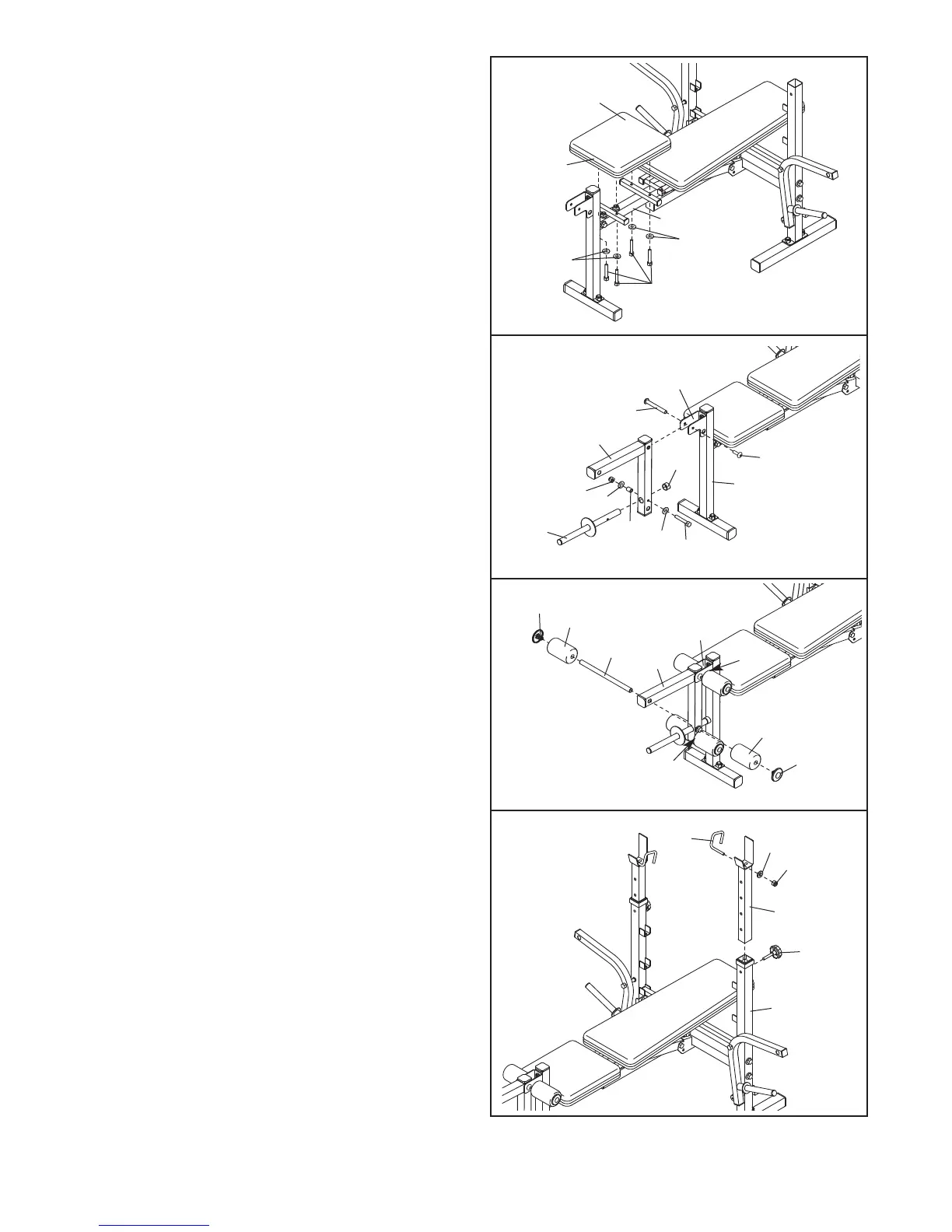

11. Attachez le Siège (19) sur le Cadre (1) à l’aide de
quatre Vis de M6 x 40mm (62) et quatre
R
ondelles de M6 (65).
12. Attachez le Tube de Poids (24) sur le Levier pour
Jambes (8) à l’aide d’un Boulon de M8 x 58mm
(72), deux Rondelles de M8 (73), une Bague
d’Espacement de 13mm x 12mm (53), et un
Écrou de Verrouillage en Nylon de M8 (67).
Ensuite, enfoncez l’Amortisseur du Levier pour
Jambes (42) dans le Tube de Poids.
Appliquez de la graisse sur le barillet d’un Jeu de
Boulons de M10 x 55mm (56). Attachez le Levier
pour Jambes (8) sur le support sur la Jambe
Avant (2) à l’aide du Jeu de Boulons.
Assurez-
vous que le barillet du Jeu de Boulons est
enfoncé dans les deux côtés du support sur la
Jambe Avant.
13. Enfoncez un Tube de Coussin Long (54) dans le
Levier pour Jambes (8) puis glissez un Grand
Coussin en Mousse (25) sur chacune des
extrémités du Tube de Coussin Long. Ensuite,
enfoncez un Embout du Grand Coussin (46) dans
l’extrémité des Grands Coussins en Mousse.
Répétez cette étape pour les deux autres
Tubes de Coussin Long (54).
9
11
12
13
1
65
65
62
56
72
56
8
24
73
73
53
42
2
Support
67
46
8
25
54
54
54
25
46
2
19
Extrémité plus
large
14. Attachez le Crochet Gauche de la Barre (51) sur
le Support de la Barre de Poids (13) à l’aide
d’une Rondelle Argentée de M10 (70) et d’un
Écrou de Verrouillage en Nylon Argenté de M10
(76). Ne serrez pas excessivement l’Écrou de
V
errouillage en Nylon ; le Crochet de la Barre
doit pouvoir pivoter facilement.
Enfoncez le Support de la Barre de Poids (13)
dans le Montant Gauche (6) puis vissez un
Bouton du Montant (27) dans le Montant Gauche
et dans un des trous de réglage du Support de la
Barre de Poids.
Répétez cette étape de l’autre côté du banc de
musculation.
6
51
76
70
13
27
14
