7

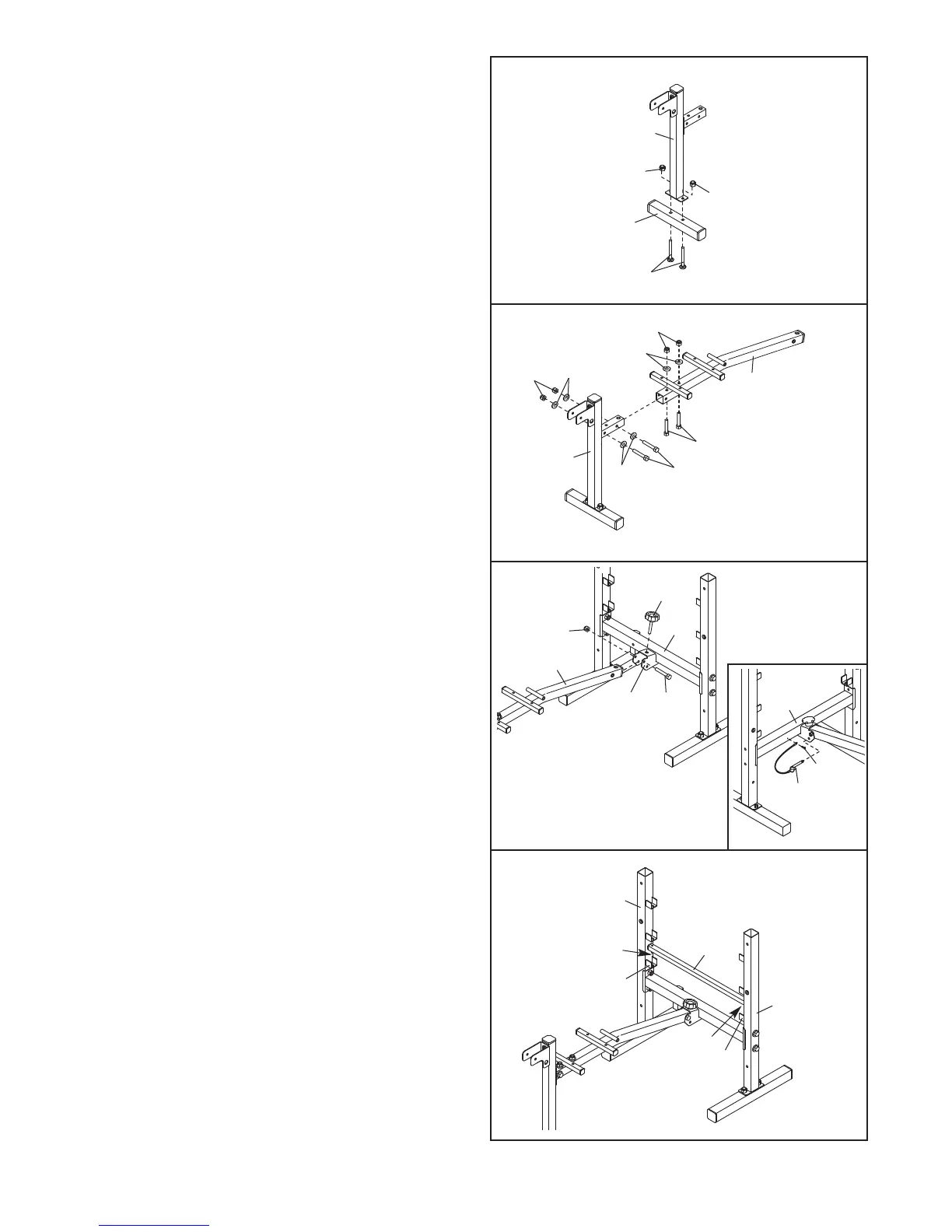

3. Fissare la Gamba Anteriore (2) allo Stabilizzatore
usando due Bulloni Trasporto da M10 x 58mm
(
74) e due Dadi Autobloccanti da M10 (66).
4. Fissare la Gamba Anteriore (2) al Telaio (1) con
due Bulloni da M10 x 60mm (57), due Bulloni da
M10 x 55mm (59), sei Rondelle Nere da M10 (64)
e quattro Dadi Autobloccanti Neri da M10 (66).
5. Applicare un po’ del grasso incluso su un Bullone
da M10 x 70mm (71). Attaccare Fissare il Telaio
(2) alla serie superiore di fori sul presenti sulla
staffa dellasostegno sulla Barra Trasversale (3)
con il Bullone e un Dado Autobloccante Nero in
Nylon da M10 (66). Successivamente, serrare la
Manopola Telaio (37) nella staffa presente sulla
Barra Trasversale (12) e sul Telaio (1).
Si veda disegno nel riquadro. Inserire il Perno
Barra Trasversale (29) nelle serie di fori presenti
sulla parte inferiore della Barra Trasversale (12).
Fissare il Perno della Barra Trasversale alla Barra
stessa con una Vite Autofilettante da M4 x 16mm
(75).
3
66
6
6
74
2
3
4
2
66
64
64
64
66
59
57
1
71
Sostegno
37
1
66
12
5
7
17
Sostegno
Perno
6
Sostegno
Perno
6
6. Dirigere la Barra di Supporto (17) con i perni
rivolti verso il basso come indicato. Posizionare
la Barra di Supporto in una delle staffe posiziona-
te sui Montanti Destro e Sinistro (6, 7).
29
12
75
