Weider 245 Bench Manuale D'Istruzioni

6
Prima di iniziare il montaggio, leggere attenta-
mente le seguenti informazioni ed istruzioni:
• Il montaggio richiede due persone.
•
Per facilitare I’identificazione delle piccole
parti, utilizzare la TABELLA
D’IDENTIFICAZIONE DELLE PARTI a pagina 5.
• Stringere a fondo tutte le parti al momento del mon-
taggio, a meno che istruito diversamente indicato.
• Durante il montaggio, assicurarsi che tutte le parti
siano posizionate come mostrato in figura.
• Mettere tutte le parti della panca multifunzione in
u
na zona sgombra e rimuovere il materiale d’im-
ballaggio. Non disfarsi del materiale d’imballaggio
fino a completo montaggio.
Oltre alla chiave esagonale il montaggio
potrebbe richiedere l’incluso grasso e la chiave
esagonale , e alle confezioni di grasso in dota-
zione, per il montaggio potrebbero essere
necessari e i seguenti attrezzi (non inclusi):
• due chiavi inglesi regolabili
• un maglio in gomma
• un cacciavite universale
• un cacciavite a croce
Il montaggio sarà più facile se avete delle chiavi a
tubo, delle chiavi aperte o chiuse, o delle chiavi a
nottolino.
Per Facilitarvi le Cose
Questo manuale è disegnata stato concepito
per assicurare assicurarsi che il montaggio dei
della panca pesinostri prodotti possa essere
completato con successo da chiunque. La
maggior parte delle persone scopre che con la
giusta quantità di tempo a disposizione, il mon-
taggio procederà senza intoppi.

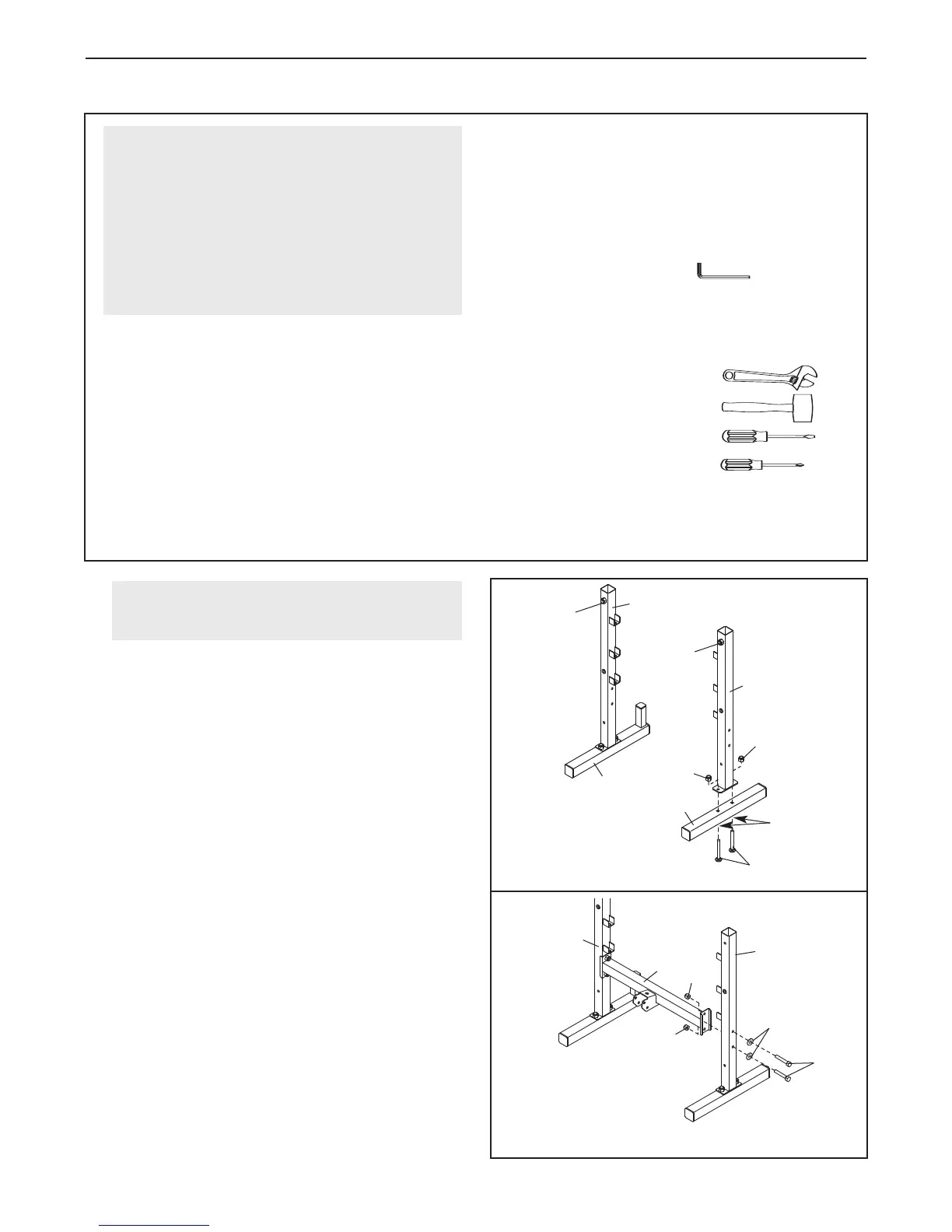

MONTAGGIO
1.
Dirigere la Base Sinistra (4) con i fori incassati
rivolti verso il basso. Fissare il Montante Sinistro
(6) alla Base Sinistra usando due Bulloni Trasporto
da M10 x 63mm (68) e due Dadi Autobloccanti da
M10 (66). Non attendere prima di stringere i
Dadi
Autobloccanti in Nylon per ora.
Fissare il Montante Destro (7) alla Base Destra
(5) nello stesso modo.
2. Fissare la Barra Trasversale (12) al Montante
Sinistrao (6) con due Bulloni da M10 x 65mm
(55), due Rondelle Nere da M10 (64) e due Dadi
Autobloccanti da M10 (66). Attendere prima di
Non stringere i Dadi Autobloccanti in Nylon
per ora.
Fissare la Barra Trasversale (12) al Montante
Destro (7) allo stesso modo.
Vedere fasi 1–2. Stringere i Dadi Autobloccanti
Neroi in Nylon da M10 (66).
2
1
12
7
66
66
64
55
6
6
7
5
Dado
68
Dentellature
4
Dado
66
66
Prima di iniziare il montaggio, leggere e
comprendere le informazioni sopra elencate.

Weider 245 Bench Specifications

General

Brand	Weider
Model	245 Bench
Category	Home Gym
Language	English
