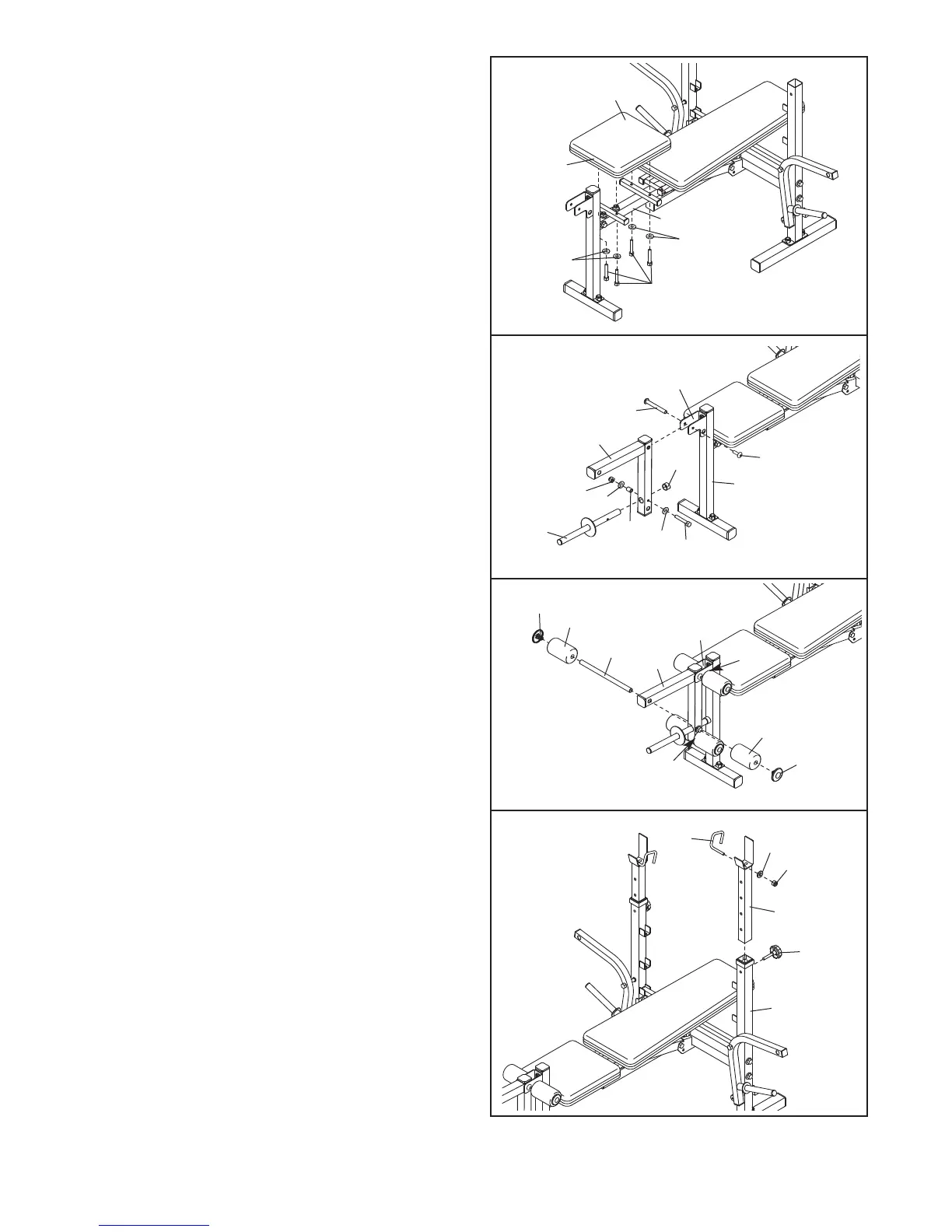

11. Montare il Sedile (19) al Telaio (1) con quattro Viti
da M6 x 40mm (62) e quattro Rondelle da M6
(
65).
12. Attaccare il Tubo Pesi (24) alla Leva Gamba (8)
con un Bullone da M8 x 58mm (72), due Rondelle
da M8 (73), un Spaziatore da 13mm x 12mm
(53), e un Dado Autobloccante in Nylon da M8
(67). Successivamente, inserire il Respingente
Leva Gamba (42) sul Tubo Pesi.
Applicare del grasso sul tronco di un Set di
Bulloni da M10 x 55mm (56). Attaccare Fissare la
Leva Gamba (8) al sostegno sulla Gamba
Anteriore (2) con il Set di Bulloni.
Assicurarsi
che il tronco del Set di Bulloni sia inserito
attraverso entrambi i lati del sostegno sulla
Gamba Anteriore.
13. Inserire un Tubo Lungo Rullo (54) nella Leva
Gamba (8) e inserire l’Imbottitura in
Gommapiuma Grande (25) su ogni estremità del
Tubo Rullo. Successivamente, inserire un
Cappuccio Imbottiture Grande (46) in ciascuna
delle estremità dell’Imbottitura in Gommapiuma
Grande.
Ripetere questa fase con gli altri due Tubi
Lunghi Rullo (54).
9
11
12
13
1
65
65
62
56
72
56
8
24
73
73
53
42
2
Sostegno
67
46
8
25
54
54
54
25
46
2
19
Parte Larga
14. Fissare il Gancio Bilanciere Sinistro (51) al
Poggia -Pesi (13) con una Rondella Argento da
M10 (70) e un Dado Autobloccante Argento da
M10 (76).
Non stringere troppo il Dado
Autobloccante in Nylon; il Gancioo Bilanciere
debbano deve poter girare ruotare facilmente.
Inserire il Poggia- Pesi (13) nel Montante Sinistro
(6) e serrare una Manopola Montante (27) attra-
verso nelil Montante Sinistro in uno dei fori di
regolazione del Poggia -Pesi.
Ripetere la stessa operazione sull’altro lato
della panca pesi.
6
51
76
70
13
27
14
