10
7

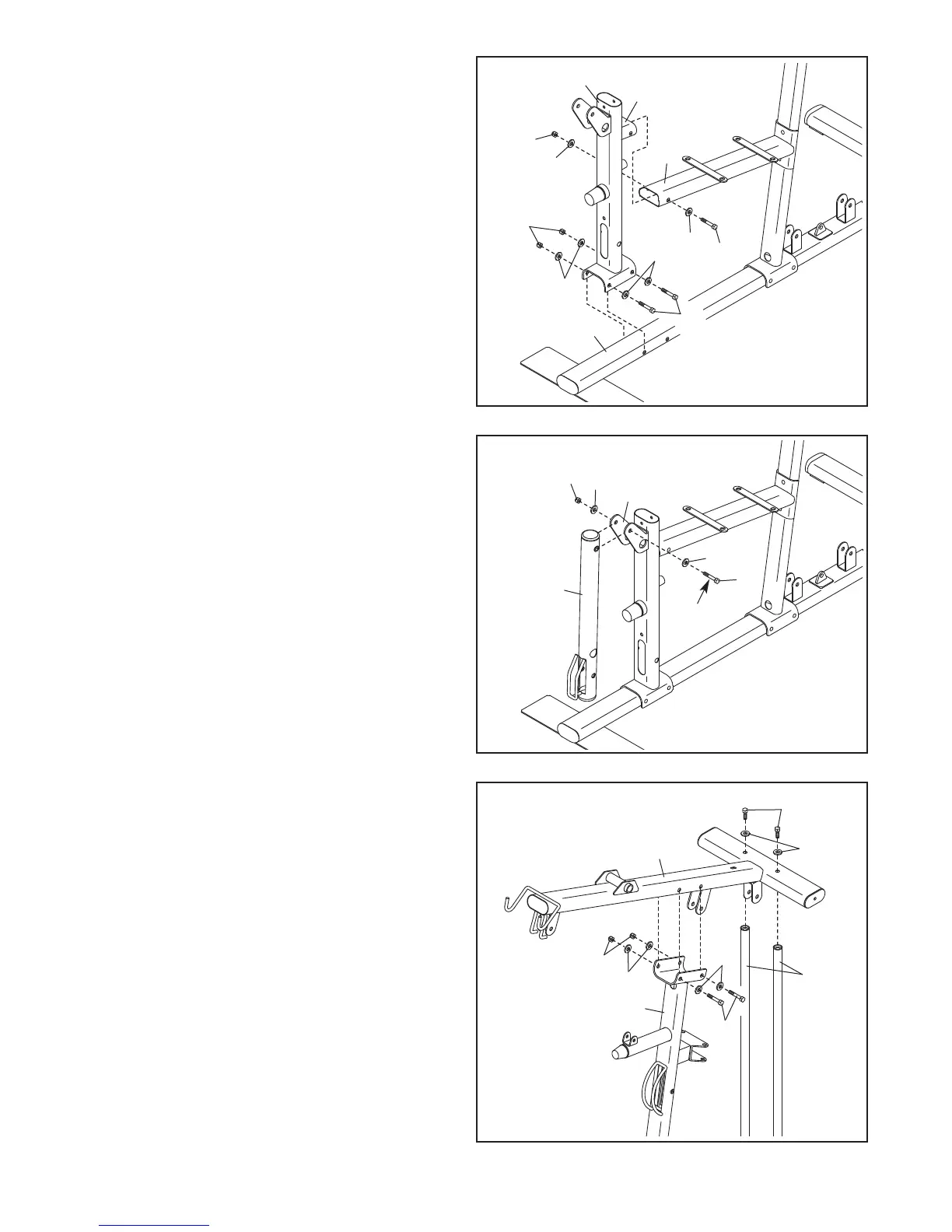

. Orientez la Jambe (21) comme indiqué.
Insérez le support indiqué sur la Jambe (21) à
lʼintérieur du Cadre du Siège (2). Fixez la
J
ambe au Cadre du Siège à lʼaide dʼun Boulon
de M10 x 93mm (99), de deux Rondelles
C
intrées de M10 (20) et dʼun Écrou de
Verrouillage de M10 (68) ; ne serrez pas
encore lʼÉcrou de Verrouillage.
Ensuite, fixez la Jambe (21) à la Longue Base
(1) à lʼaide de deux Boulons de M10 x 103mm
(57), de quatre Rondelles de M10 (73) et de
deux Écrous de Verrouillage de M10 (68) ; ne
serrez pas encore les Écrous de
Verrouillage.
7
8. Graissez un Boulon de M10 x 75mm (94).
Orientez le Levier pour Jambes (3) tel qu'il est
indiqué.
Fixez le Levier pour Jambes (3) au Jambe du
du Siège (21) à l'aide du Boulon de M10 x
75mm (94), de deux Rondelles de M10 (73) et
d'un Écrou de Verrouillage de M10 (68). Ne
serrez pas l'Écrou de Verouillage à l'excès;
le Levier pour Jambes doit pivoter aisément.
8
68
68
2
Support
1
73
73
20
20
21
99
68
73
73
94
21
3
9. Fixez le Cadre Supérieur (8) au Montant (5) à
lʼaide de deux Vis de M10 x 103mm (57), deux
Rondelles de M10 (73) et deux Écrous de
Verrouillage de M10 (68) ; ne serrez pas
encore les Écrous de Verrouillage.
Ensuite, fixez le Cadre Supérieur (8) à chacun
des Guides de Poids (4) à l'aide de deux Vis de
M10 x 25mm (60) et de deux Rondelles de M10
(73).
Voir les étapes 5 à 9. Serrez tous les Écrous
de Verrouillage de M10 (68).
9
60
73
8
5
57
4
68
73
73
Graisse
57
