11
1

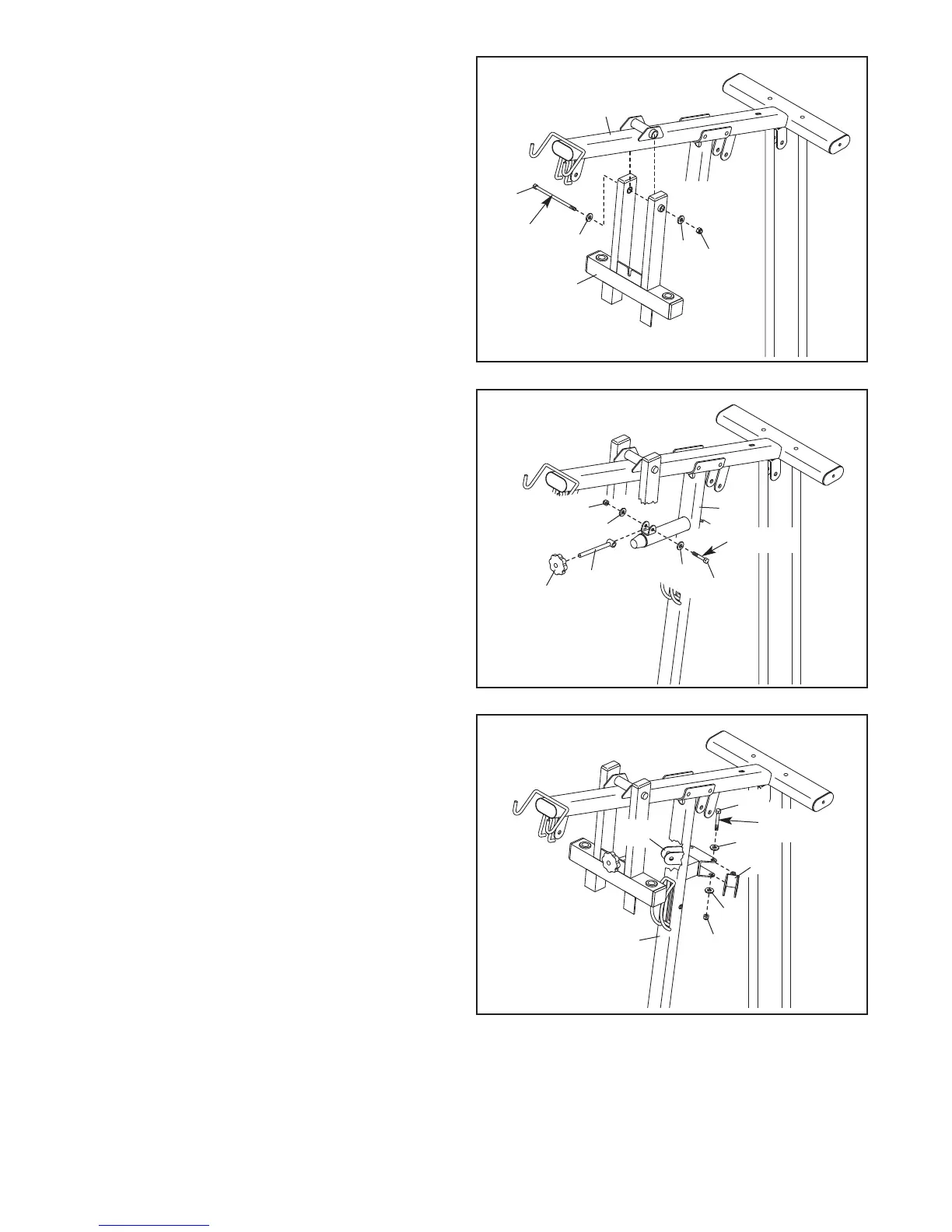

0. Graissez un Boulon de 1/2" x 7" (64).
Orientez le Cadre du Bras (9) tel qu'il est
indiqué.
Fixez le Cadre du Bras (9) au Cadre Supérieur
(
8) à l'aide du Boulon de 1/2" x 7" (64), de deux
Rondelles de 1/2" (72) et d'un Écrou de
Verrouillage de 1/2" (70). Ne serrez pas
l'Écrou de Verrouillage à l'excès; le Cadre du
Bras doit pivoter aisément.
10
8
9
64
72
72
70
11. Graissez un Boulon de M8 x 42mm (62).
Tenez la Tige de Verrouillage (46) à l'intérieur
du support du Montant (5). Fixez la Tige de
Verrouillage à lʼaide du Boulon de M8 x 42mm
(62), dʼune Rondelle Petite de M8 (74) et d'un
Écrou de Verrouillage de M8 (69). Ne serrez
pas l'Écrou à l'excès. La Tige de Verrouillage
doit pivoter aisément.
Serrez le Bouton de Verrouillage (45) sur l'ex-
trémité de la Tige de Verrouillage (46).
11
12. Graissez un Boulon de M8 x 63mm (61).
Fixez un Support en U (22) à l'un des côtés du
Montant (5) à lʼaide du Boulon de M8 x 63mm
(61), de deux Rondelles Petites de M8 (74) et
d'un Écrou de Verrouillage de M8 (69). Ne ser-
rez pas l'Écrou de Verrouillage à l'excès ; le
Support en U doit pivoter aisément.
Fixez lʼautre Support en U (22) au Montant
(5) de la même façon.
12
5
5
62
74
69
74
45
46
22
Graisse
69
74
Graisse
61
Graisse
74
22
