Weider 4990 I Manuel De L'Utilisateur

12
1

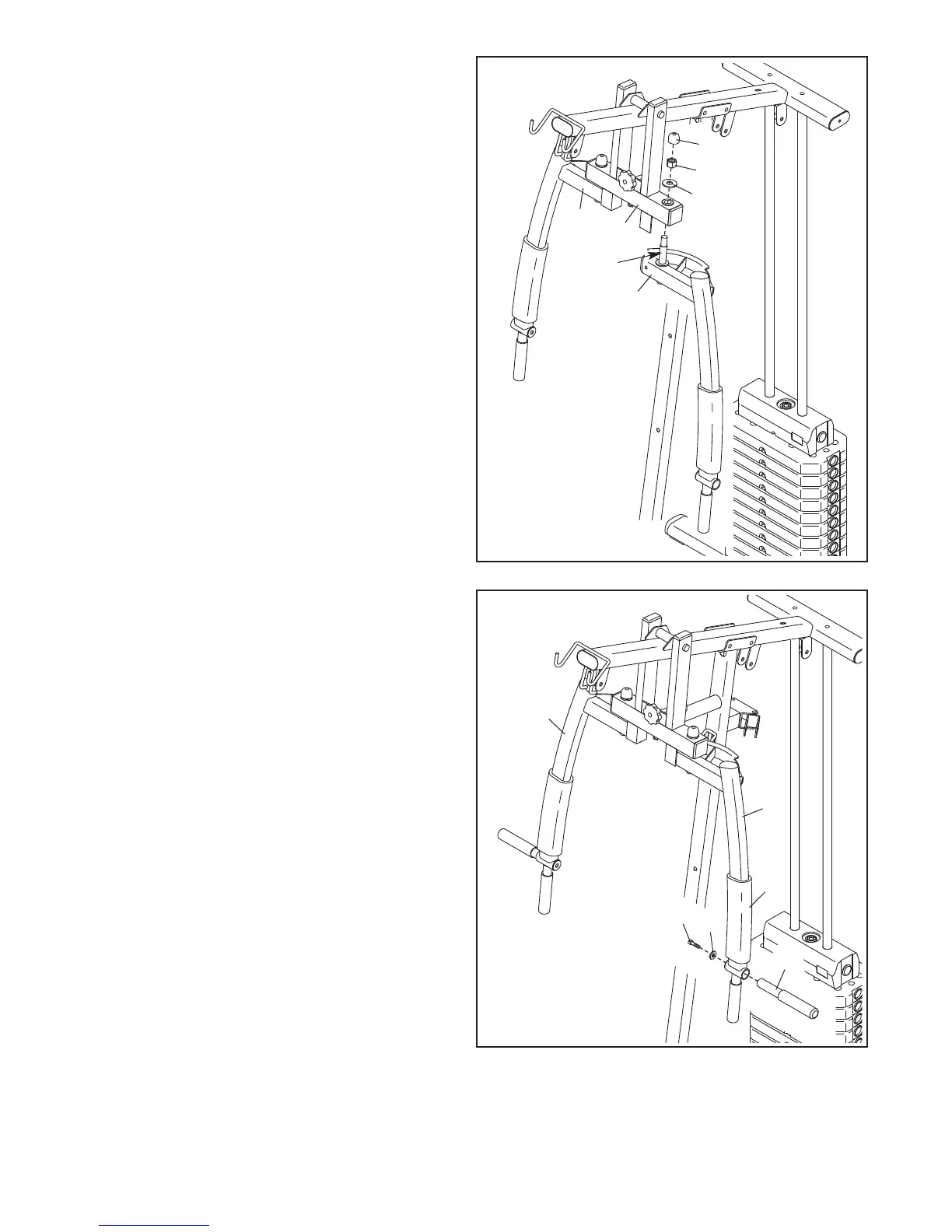

3. IIdentifiez le Bras Gauche (12), qui porte un
autocollant affichant un « L » (R ou Right
indique Droit ; L ou Left indique Left), et orien-
tez-le tel qu'il est indiqué.
Appliquez de la graisse au essieu indiqué du
B
ras Gauche (12).
Insérez le Bras Gauche (12) dans le Cadre du
Bras (9). Fixez le Bras Gauche à l'aide d'un
Écrou de Verrouillage de 5/8" (75) et d'une
Rondelle de 5/8" (71). Ne serrez pas l'Écrou à
l'excès ; le Bras Gauche doit pivoter aisé-
ment.
Ensuite, enfoncez un Embout-Dôme de 5/8"
(56) sur l'Écrou de Verrouillage de 5/8" (75).
Fixez le Bras Droit (13), de la même manière.
13
12
9
13
56
75
71
14. Glissez un Grand Coussinet Mousse (48) sur le
Bras Gauche (12).
Insésrez une Poignée (17) dans le Bras
Gauche (12). Fixez la Poignée à l'aide d'une Vis
de M10 x 25mm (60) et d'une Rondelle de M10
(73).
Répétez cette étape avec le Bras Droit (13).
14
12
13
48
Graisse
60
73
17
