Weider 4990 I Manuel De L'Utilisateur

5

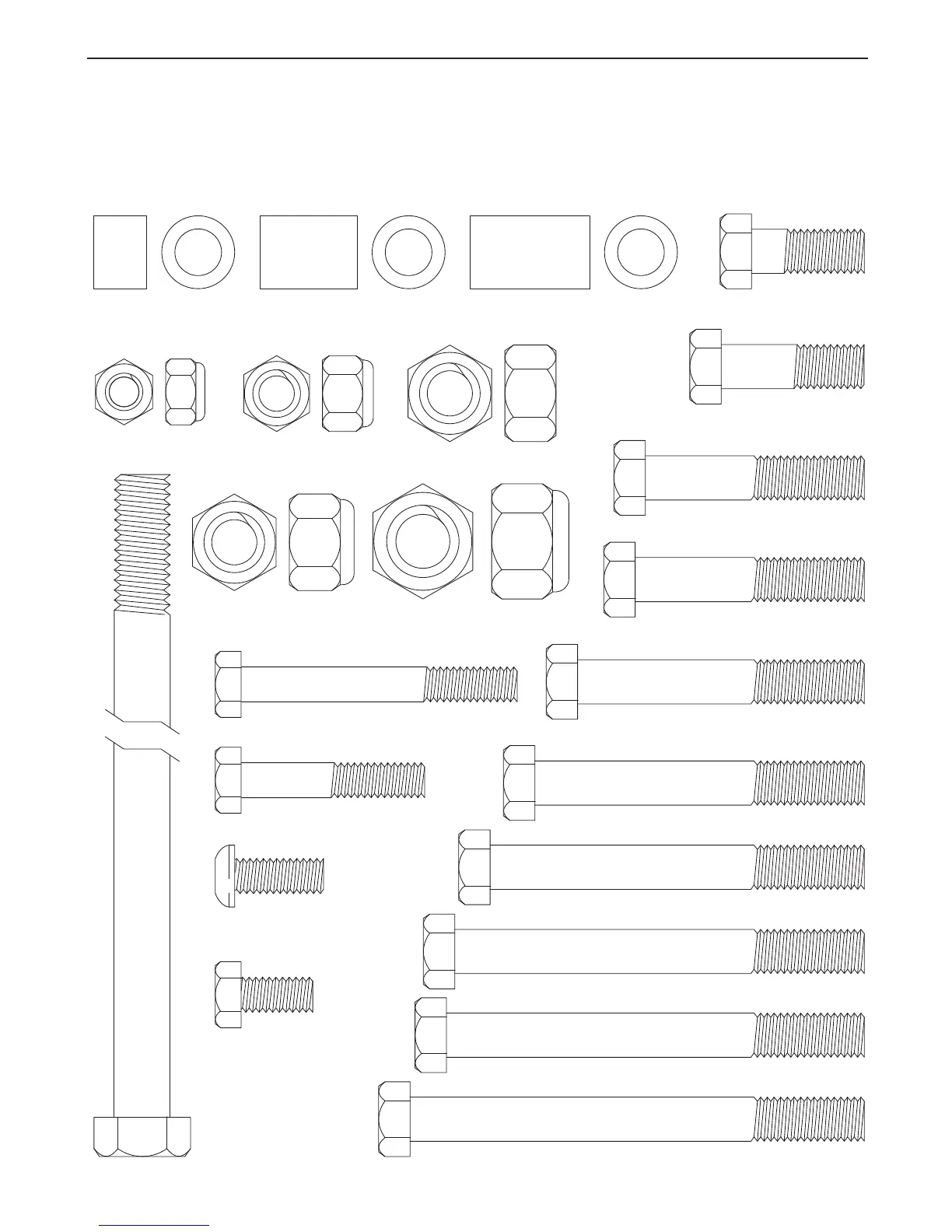

Référez-vous aux dessins ci-dessous et à la page 6 pour localiser les petites pièces utilisées dans lʼassem-
b
lage. Le nombre entre parenthèses sous chaque pièce correspond au numéro d'identification de la pièce dans
la LISTE DES PIÈCES vers la fin de ce manuel. IMPORTANT : si vous ne trouvez pas une pièce dans le sac
de quincaillerie, vérifiez quʼelle nʼest pas pré-assemblée.
TABLEAU DʼIDENTIFICATION DES PIÈCES
Boulon de M10 x 52mm (67)
Boulon de M10 x 50mm (58)
Boulon de M10 x 32mm (59)
Vis de M10 x 25mm (60)
Boulon de M8 x 63mm (61)
Boulon de M8 x 42mm (62)
Boulon de M10 x 75mm (94)
Boulon de 1/2" x 7" (64)
Écrou de Verrouillage
de M8 (69)
Écrou de Verrouillage
de M10 (68)
Écrou de 1/2" (84)
Écrou de Verrouillage de
5/8" (75)
Écrou de Verrouillage
de 1/2" (70)
Vis de M8 x 16mm
(63)
Vis de M8 x 20mm
(65)
Boulon de M10 x 65mm (37)
Boulon de M10 x 85mm (95)
Boulon de M10 x 95mm (66)
Boulon de M10 x 103mm (57)
Bague d’Espacement de
27mm (96)
Bague d’Espacement
de 12mm (91)
Bague d’Espacement de
22mm (97)
Boulon de M10 x 93mm (99)
