6
ASSEMBLAGE

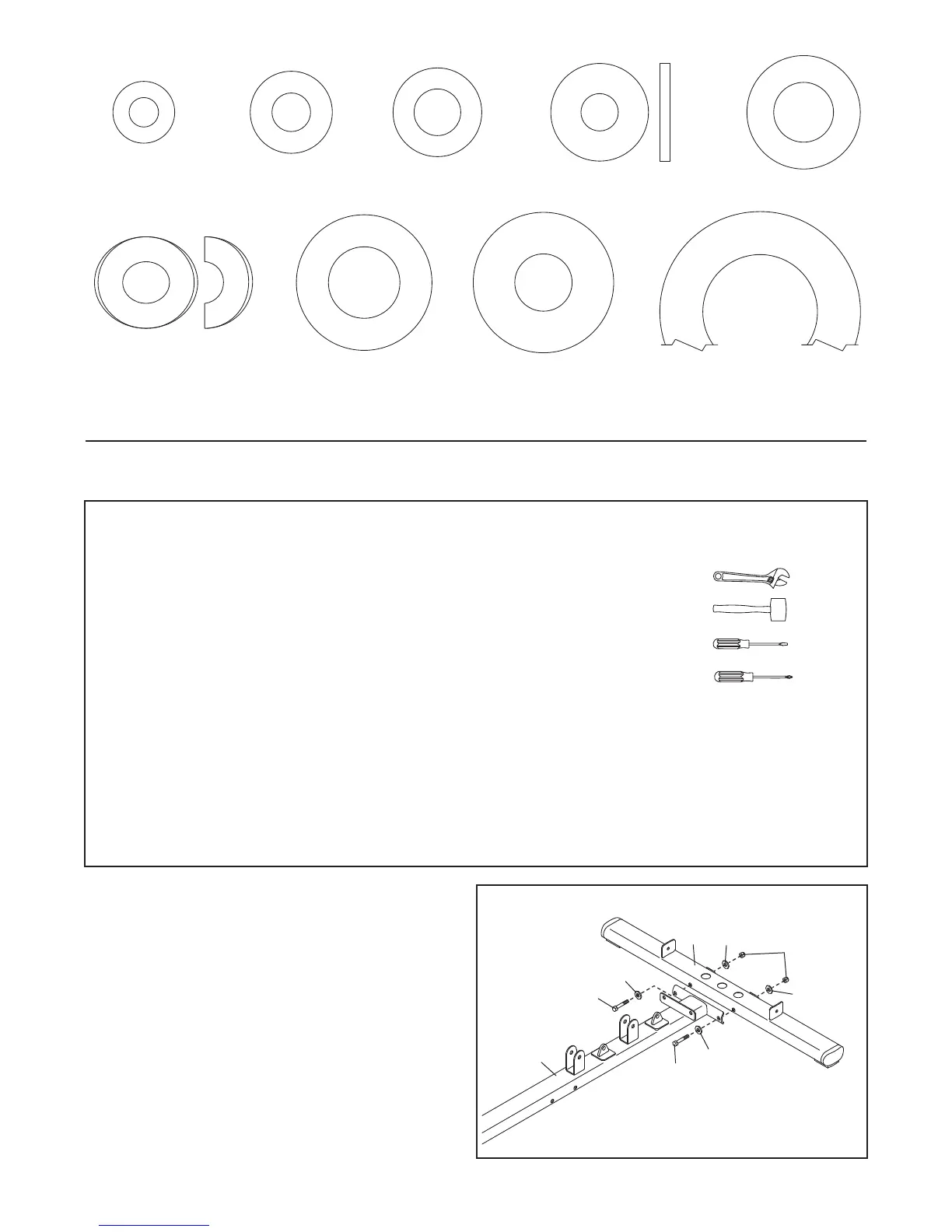

1. Orientez la Base Longue (1) et la Base Courte
(6) tel qu'il est indiqué.
Fixez la Base Courte (6) à la Base Longue (1) à
l'aide de deux Boulons de M10 x 103mm (57),
quatre Rondelles Cintrées de M10 (20) et deux
Écrous de Verrouillage de M10 (68).
1
1
6
68
20
20
20
20
57
57
Pour vous faciliter lʼassemblage, lisez attentive-
ment lʼinformation et les instructions qui suivent :
• Lʼassemblage requiert deux personnes.
• De par son poids et sa taille, lʼappareil de muscu-
lation doit être assemblé à lʼendroit où il sera
utilisé. Assurez-vous quʼil y a suffisamment dʼe-
space pour pouvoir vous déplacer autour de
lʼappareil de musculation quand vous lʼassemblez.
• Placez toutes les pièces sur une aire dégagée et
enlevez tous les emballages. Ne jetez pas les
emballages avant la fin de l'assemblage.
• Pour vous aider à identifier les petites pièces,
utilisez le TABLEAU DʼIDENTIFICATION DES
PIÈCES à la page 5 et 6.
• Les outils suivants (non-inclus) seront peut-être
nécessaires pour lʼassemblage :
deux clés anglaises
un maillet en caoutchouc
un tournevis plat
un tournevis cruciforme
Lʼassemblage peut être plus facile si vous avez
un jeu de douilles, un jeu de clés à fourche, ou un
jeu de clés à cliquet.
Rondelle Cintrée de M10
(20)
P
etite Rondelle de
M8 (74)
R
ondelle de M6
(79)
R
ondelle de M10
(73)
Rondelle de 5/8" (71)
Rondelle de 1/2" (72)
Rondelle de 13mm
(78)
Rondelle de 26mm (77)
Rondelle Grande de M8 (98)
