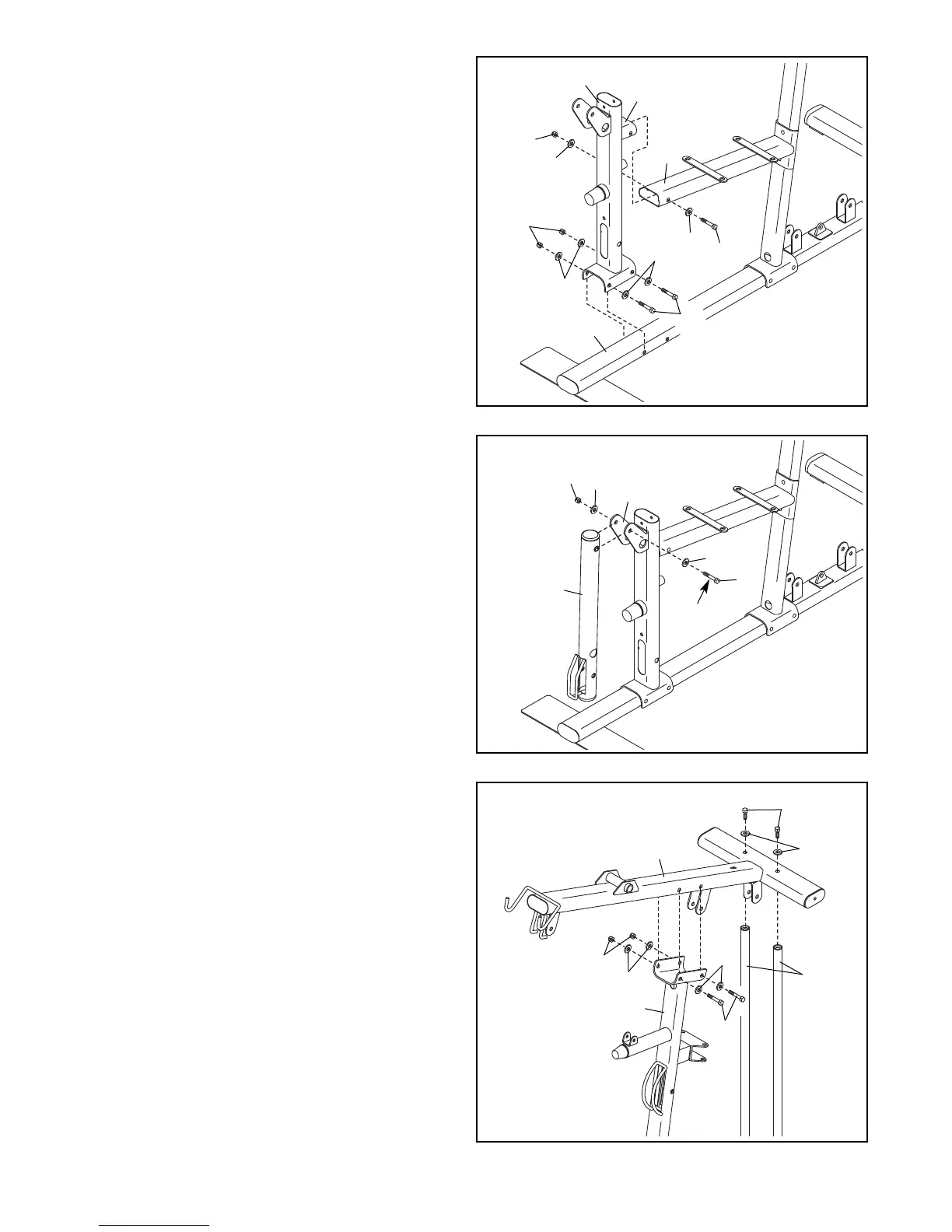

. Richten Sie das Bein (21) so aus, wie
angedeutet.
Schieben Sie die angedeutete Klammer am
B
ein (21) durch den Sitzrahmen (2). Befestigen
Sie das Bein mit einem M10 x 93mm Bolzen
(
99), zwei gebogene M10 Unterlegscheiben
(20) und einer selbstsichernden M10
Kontermutter (68) am Sitzrahmen; ziehen Sie
die selbstsichernde Kontermutter noch nicht
fest.
Befestigen Sie nun das Bein (21) mit zwei M10
x 103mm Bolzen (57), vier M10 Unterleg-
scheiben (73) und zwei selbstsichernden M10
Kontermuttern (68) an der langen Basis (1);
ziehen Sie die selbstsichernden
Kontermuttern noch nicht fest.
7
8. Geben Sie ein wenig Schmierfett auf einen M10
x 75mm Bolzen (94).
Legen Sie den Beinhebel (3) wie angezeigt aus.
Befestigen Sie den Beinhebel (3) mit dem M10
x 75mm Bolzen (94), zwei M10 Unterleg-
scheiben (73) und einer selbstsichernden M10
Kontermutter (68) am Bein (21). Ziehen Sie die
selbstsichernde Kontermutter nicht zu fest
an; man muss den Beinhebel leicht drehen
können.
8
68
68
2
Klammer
1
73
73
20
20
21
99
68
73
73
94
21
3
9. Befestigen Sie den oberen Rahmen (8) an den
Pfosten (5) mit zwei M10 x 103mm Bolzen (57)
vier M10 Unterlegscheiben (73) und zwei
Kontermuttern (68); ziehen Sie die selbstsich-
ernden Kontermuttern noch nicht fest.
Anschliessend, befestigen Sie den oberen
Rahmen (8) an jede Gewichtsgleitstange (4) mit
zwei M10 x 25mm Schrauben (60) und zwei
M10 Unterlegscheiben (73).
Siehe Schritte 5 bis 9. Ziehen Sie alle selbst-
sichernden M10 Kontermuttern (68) fest.
