11
1

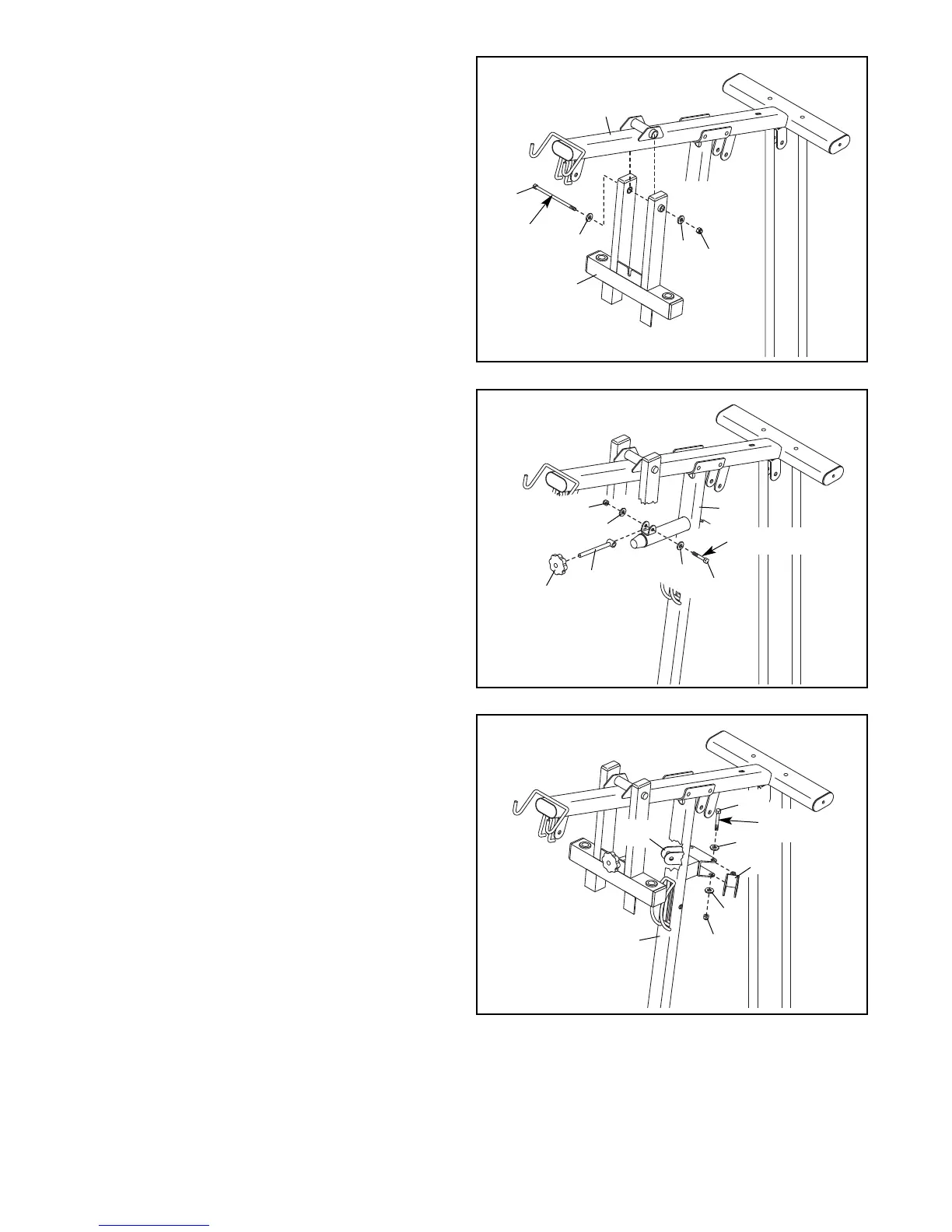

0. Geben Sie ein wenig Schmierfett auf einen 1/2"
x 7" Bolzen (64).
Legen Sie das Armgestell (9) wie angezeigt
a
us.
B
efestigen Sie das Armgestell (9) an den
oberen Rahmen (8) mit dem 1/2" x 7" Bolzen
(64), zwei 1/2" Unterlegscheiben (72), und einer
1/2" Kontermutter (70). Ziehen Sie die Konter-
mutter nicht zu fest an; das Armgestell muss
sich leicht drehen können.
10
8
9
64
72
72
70
11. Geben Sie ein wenig Schmierfett auf einer M8 x
42mm Bolzen (62).
Halten Sie die Verschlusstange (46) in der
Klammer auf dem Pfosten (5). Befestigen Sie
die Verschlusstange mit der M8 x 42mm Bolzen
(62), zwei Kleinen M8 Unterlegscheiben (74),
und einer M8 Kontermutter (69). Ziehen Sie die
Kontermutter nicht zu fest an; die
Verschlusstange muss sich leicht drehen
können.
Drehen Sie den Riegelknopf (45) auf dem Ende
der Verschlusstange (46) fest.
11
12. Geben Sie ein wenig Schmierfett auf einen M8
x 63mm Bolzen (61).
Befestigen Sie eine U-Klammer (22) an eine
Seite des Pfostens (5) mit dem M8 x 63mm
Bolzen (61), zwei Kleinen M8 Unterlegscheiben
(74), und einer M8 Kontermutter (69). Ziehen
Sie die Kontermutter nicht zu fest an; die U-
Klammer muss sich leicht drehen können.
Befestigen Sie die andere U-Klammer (22) an
den Pfosten (5) auf die gleiche Weise.
12
5
5
62
74
69
74
45
46
22
Schmier-
fett
69
74
Schmierfett
61
Schmierfett
74
22
