Weider 4990 I Bedienungsanleitung

12
1

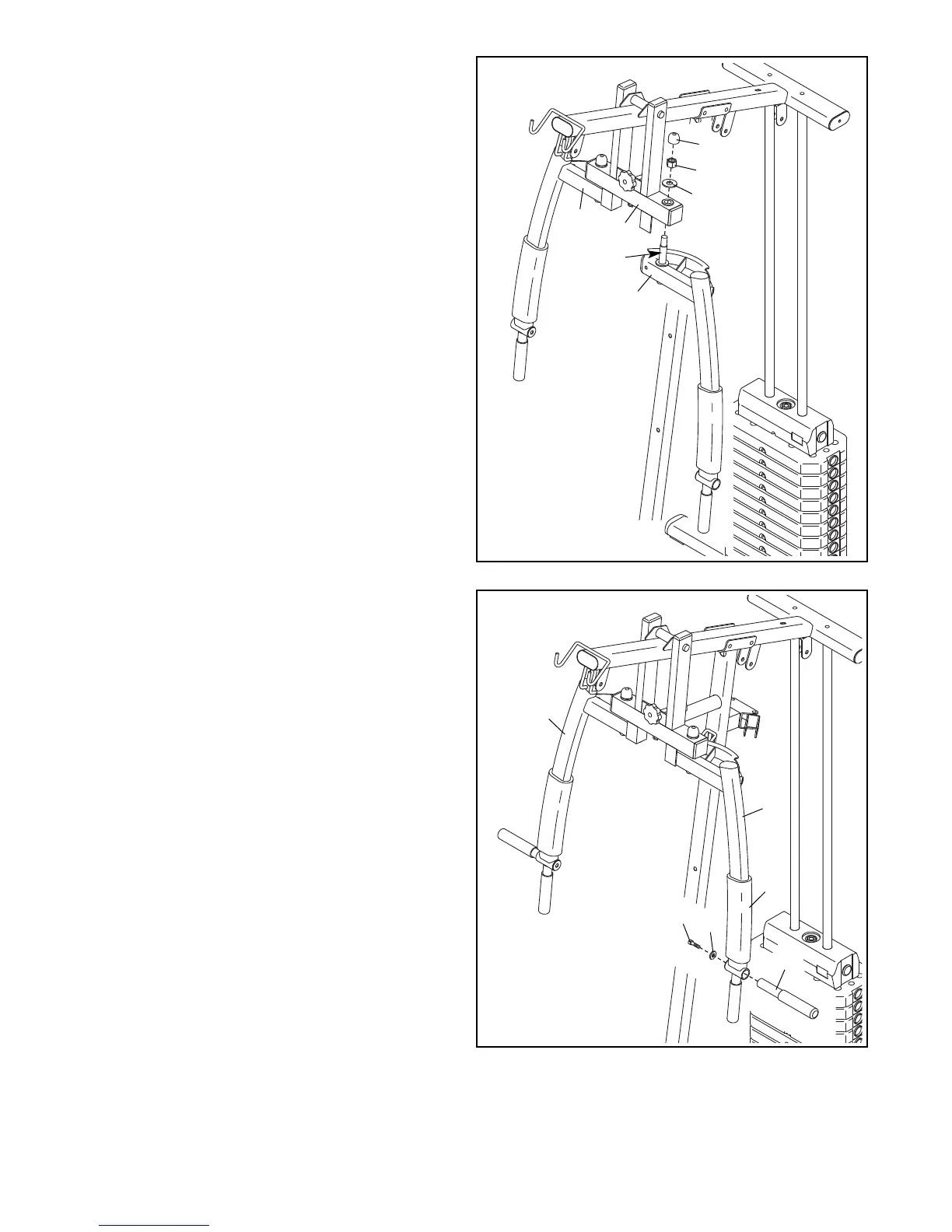

3. Identifizieren Sie den linken Arm (12), welches
mit einem „L“ Aufkleber gekennzeichnet ist, und
legen Sie ihn wie angezeigt aus (L oder Left
bedeutet links; R oder Right bedeutet rechts).
Geben Sie ein wenig Schmierfett auf die achse
a
uf dem linken Arm (12).
Fügen Sie den linken Arm (12) in das
Armgestell (9) ein. Befestigen Sie den linken
Arm mit einer 5/8" Kontermutter (75) und einer
5/8" Unterlegscheibe (71). Ziehen Sie die
Kontermutter nicht zu fest an; der linke Arm
muss sich leicht drehen können.
Anschliessend, drücken Sie eine 5/8"
Domkappe (56) auf die 5/8" Kontermutter (75)
auf.
Befestigen Sie den rechten Arm (13) auf die
gleiche Weise.
13
12
9
13
56
75
71
14. Schieben Sie einen grossen Schaumstoffpolster
(48) auf den linken Arm (12) auf.
Fügen Sie einen Handgriff (17) in den linken
Arm (12) ein. Befestigen Sie den Handgriff mit
einer M10 x 25mm Schraube (60) und einer
M10 Unterlegscheibe (73).
Wiederholen Sie diesen Schritt für den
rechten Arm (13).
14
12
13
48
Schmier-
fett
60
73
17
