Beziehen Sie sich auf die Abbildungen unten und auf Seite 6, um die kleinen Montageteile zu identifizieren. zu
i
dentifizieren. Die Zahlen in Klammern sind die Bestellnummern, welche mit den Zahlen der TEILELISTE am
Ende dieser Bedienungsanleitung übereinstimmen. Anmerkung: Einige der kleinen Teile wurden eventuell
schon in der Fabrik befestigt. Sollten Sie ein Teil nicht finden können, prüfen Sie nach, ob es nicht
schon befestigt wurde.

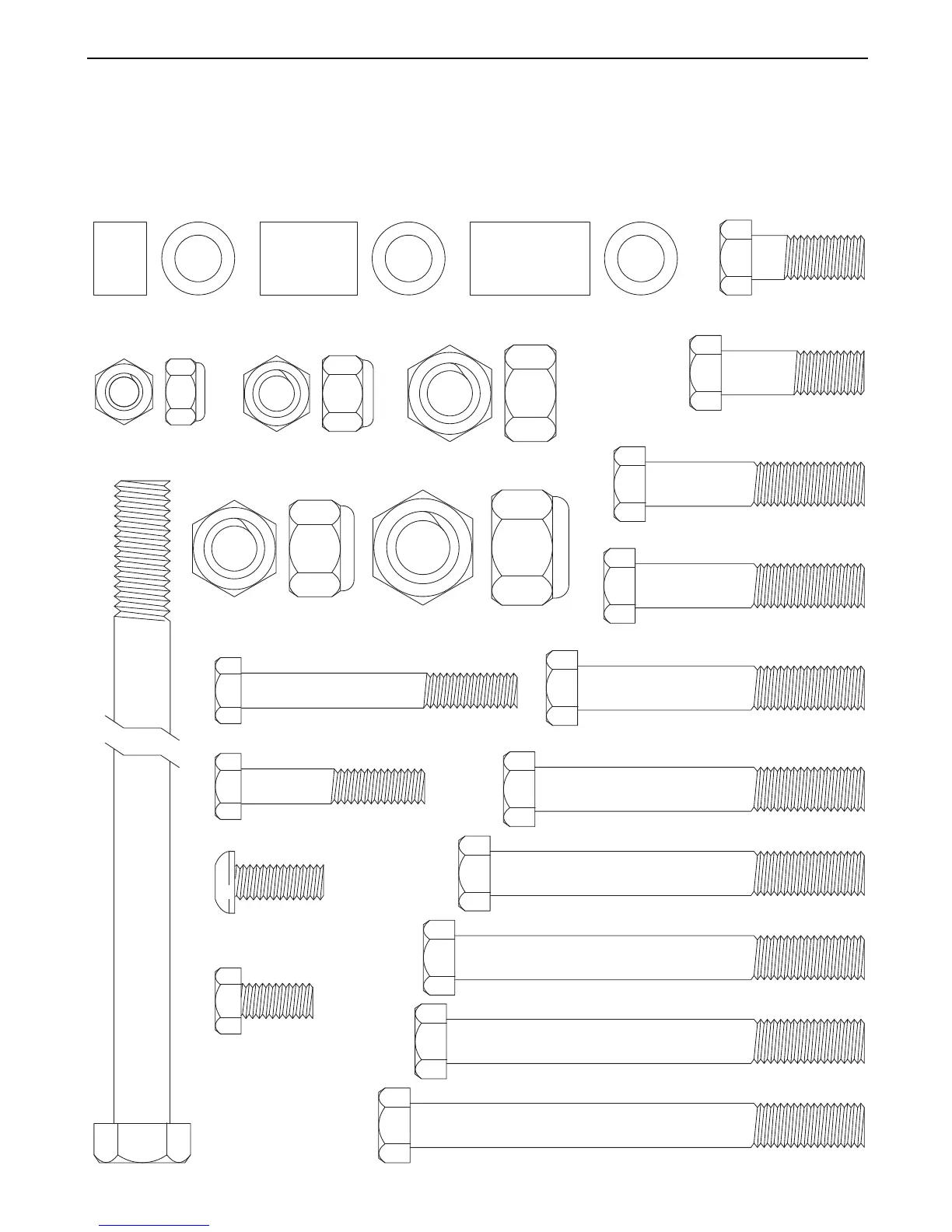

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE
M10 x 52mm Bolzen (67)
M10 x 50mm Bolzen (58)
M10 x 32mm Bolzen (59)
M10 x 25mm Schraube (60)
M8 x 63mm Bolzen (61)
M8 x 42mm Schraube (62)
M10 x 75mm Bolzen (94)
1/2" x 7" Bolzen (64)
M8 Kontermutter (69)
M10 Kontermutter
(68)
1/2" Mutter (84)
5/8" Kontermutter (75)
1/2" Kontermutter
(70)
M8 x 16mm
Bolzen (63)
M8 x 20mm
Schraube (65)
M10 x 65mm Bolzen (37)
M10 x 85mm Bolzen (95)
M10 x 95mm Bolzen (66)
M10 x 103mm Bolzen (57)
27mm Abstandhalter (96)12mm
Abstandhalter (91)
22mm Abstandhalter (97)
M10 x 93mm Bolzen (99)
